ESPECIFICACIONES
Círculo: diámetro60.2 pulg
Altura19.9 pulg
Ancho7.9 pulg
Grosor de la pared lateral: interno0.6 pulg
INFORMACIÓN GENERAL

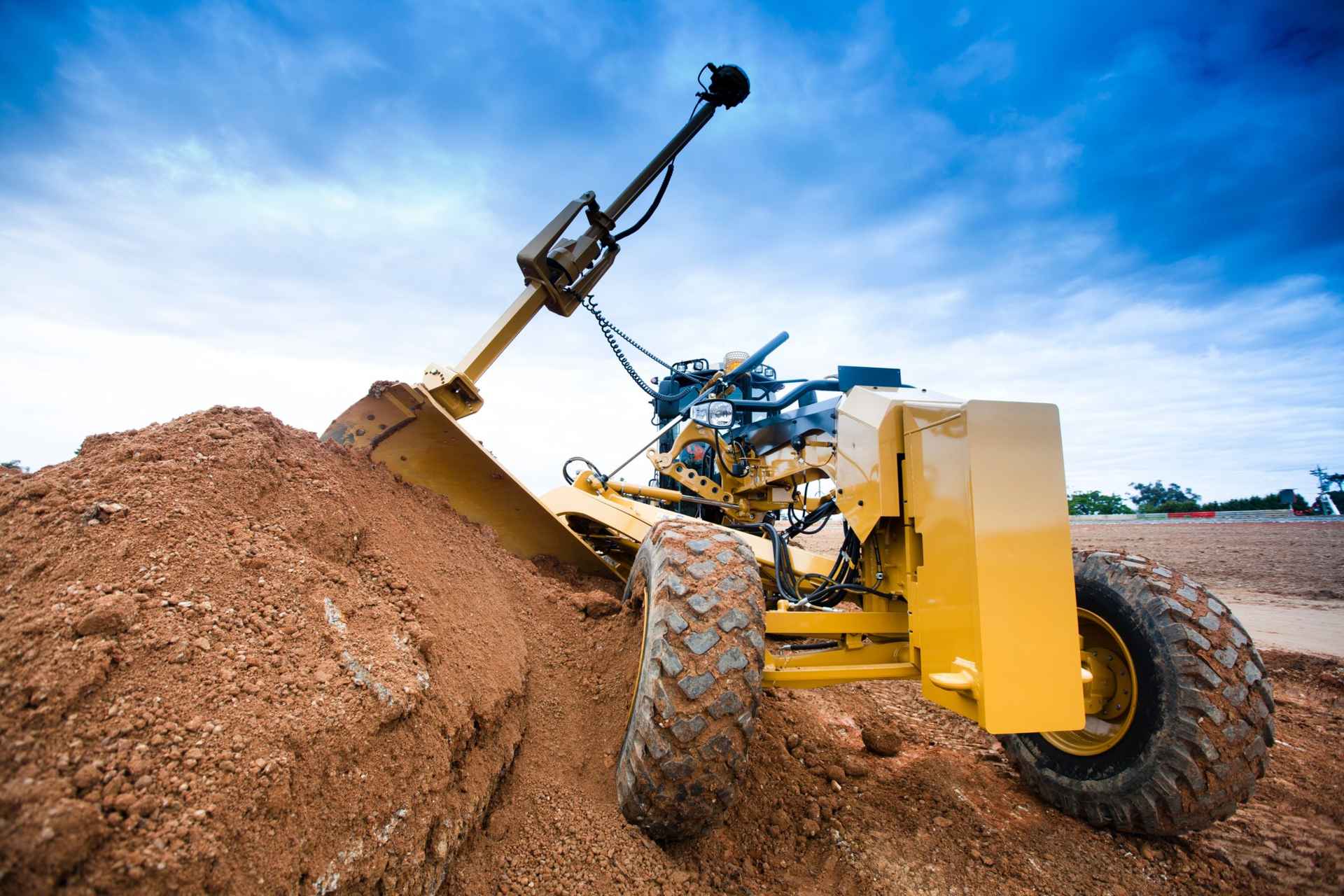

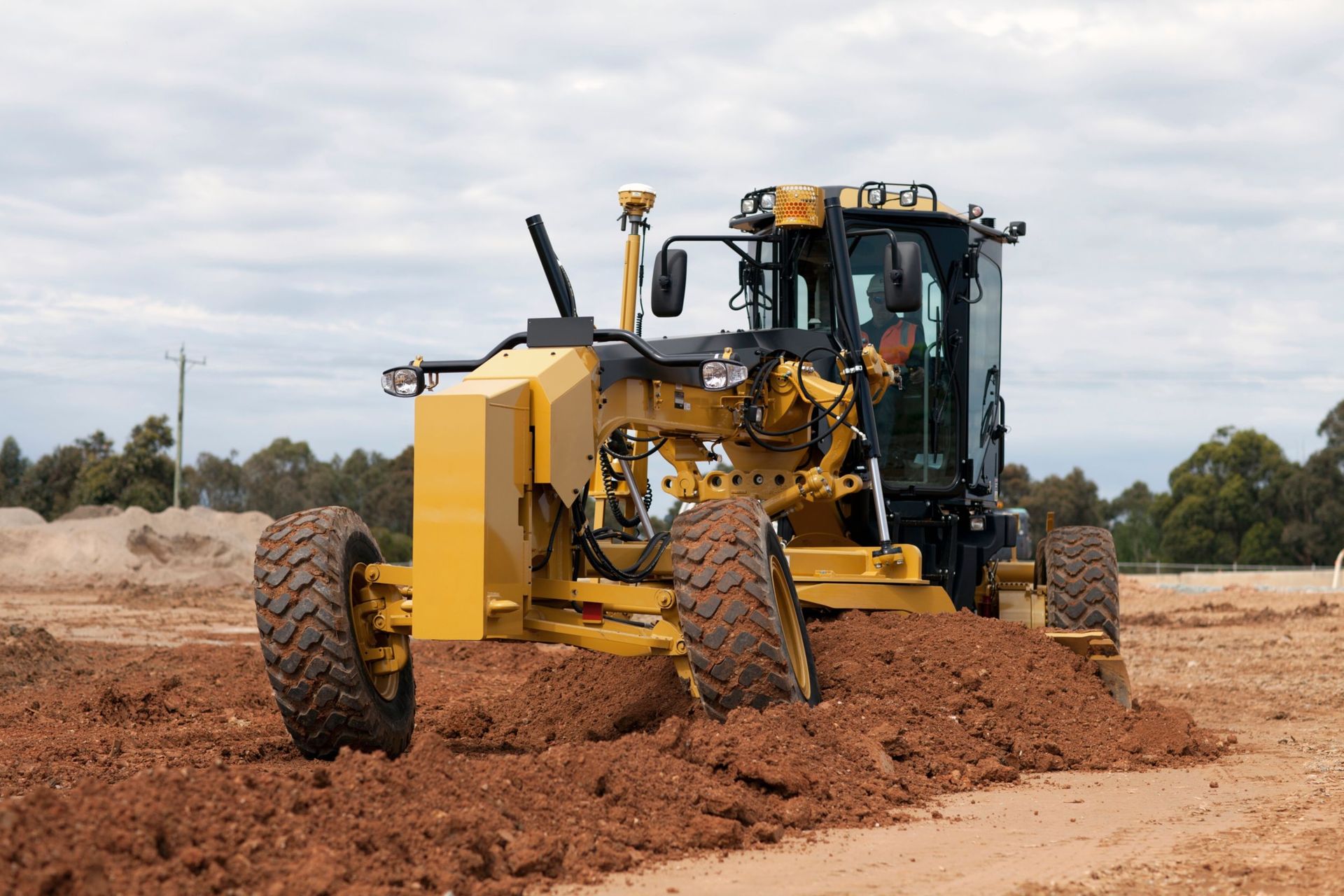

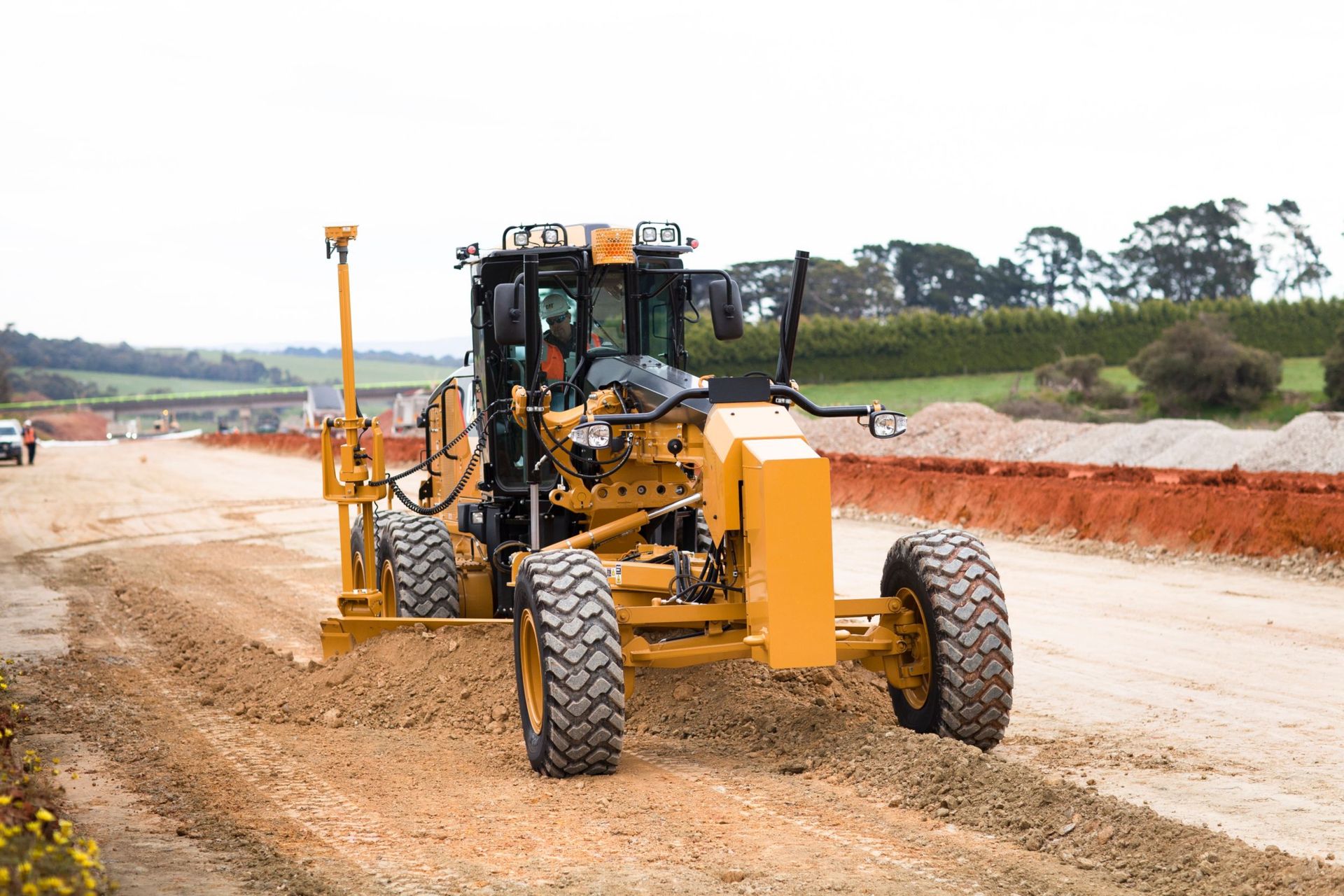

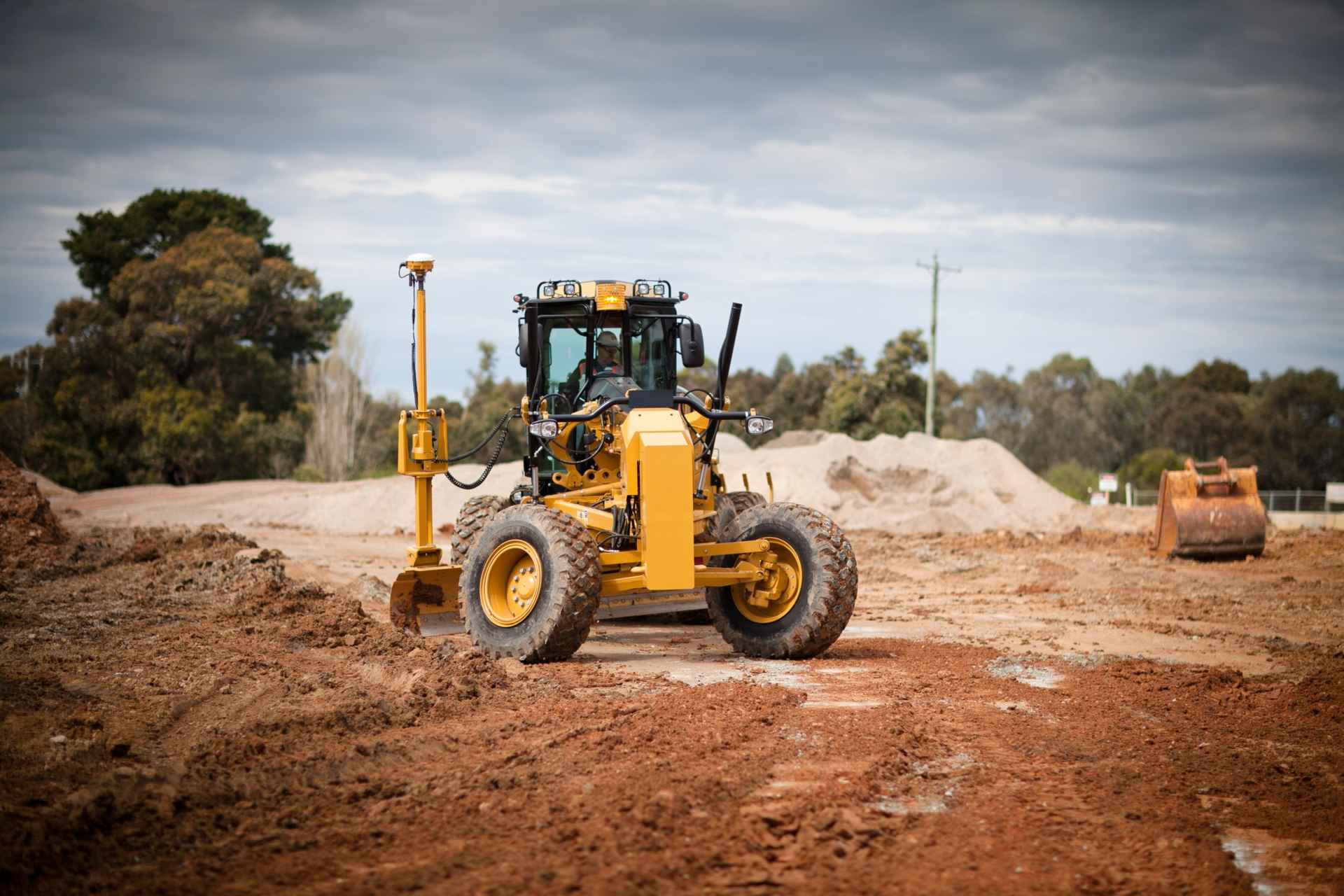

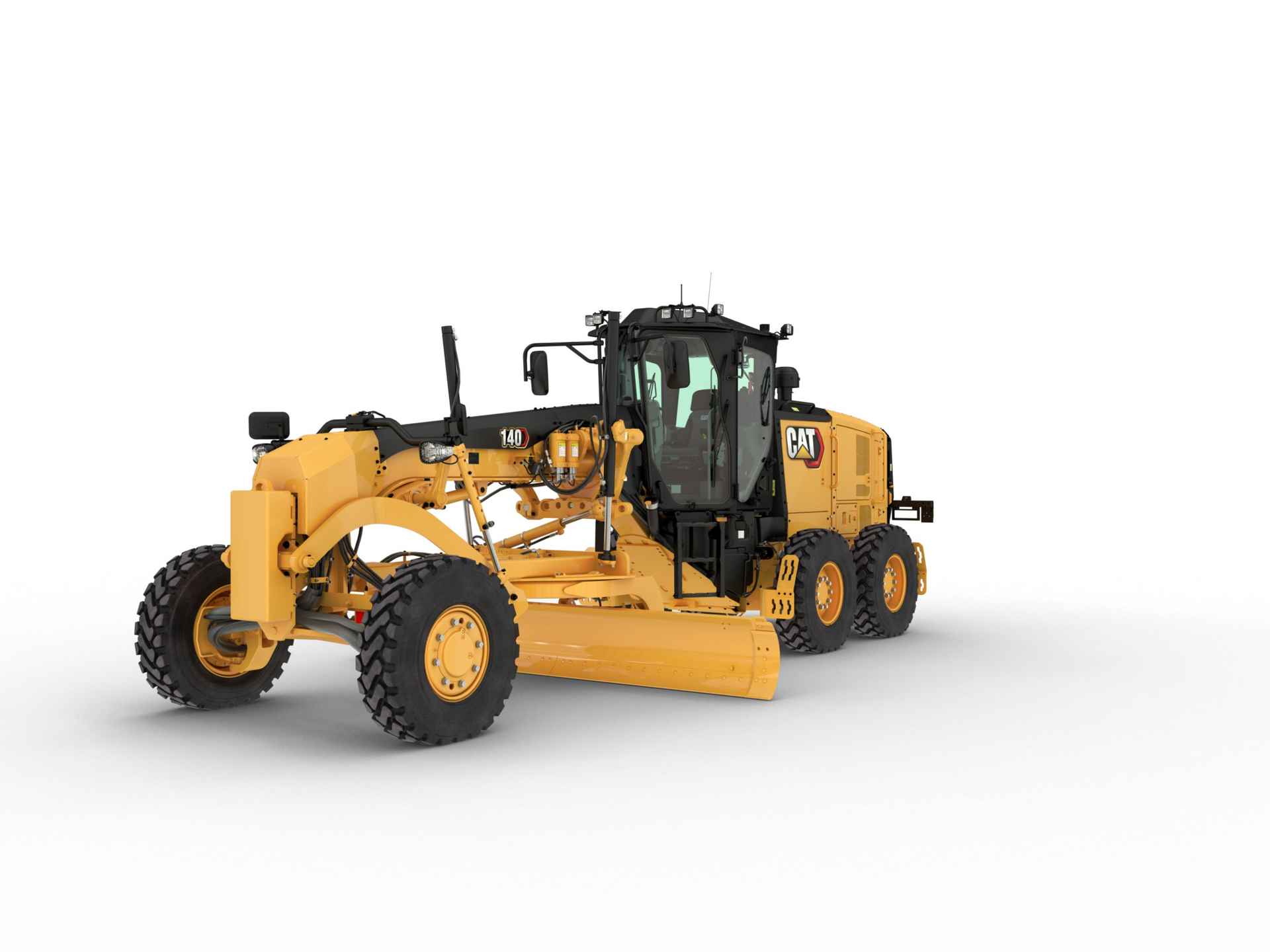

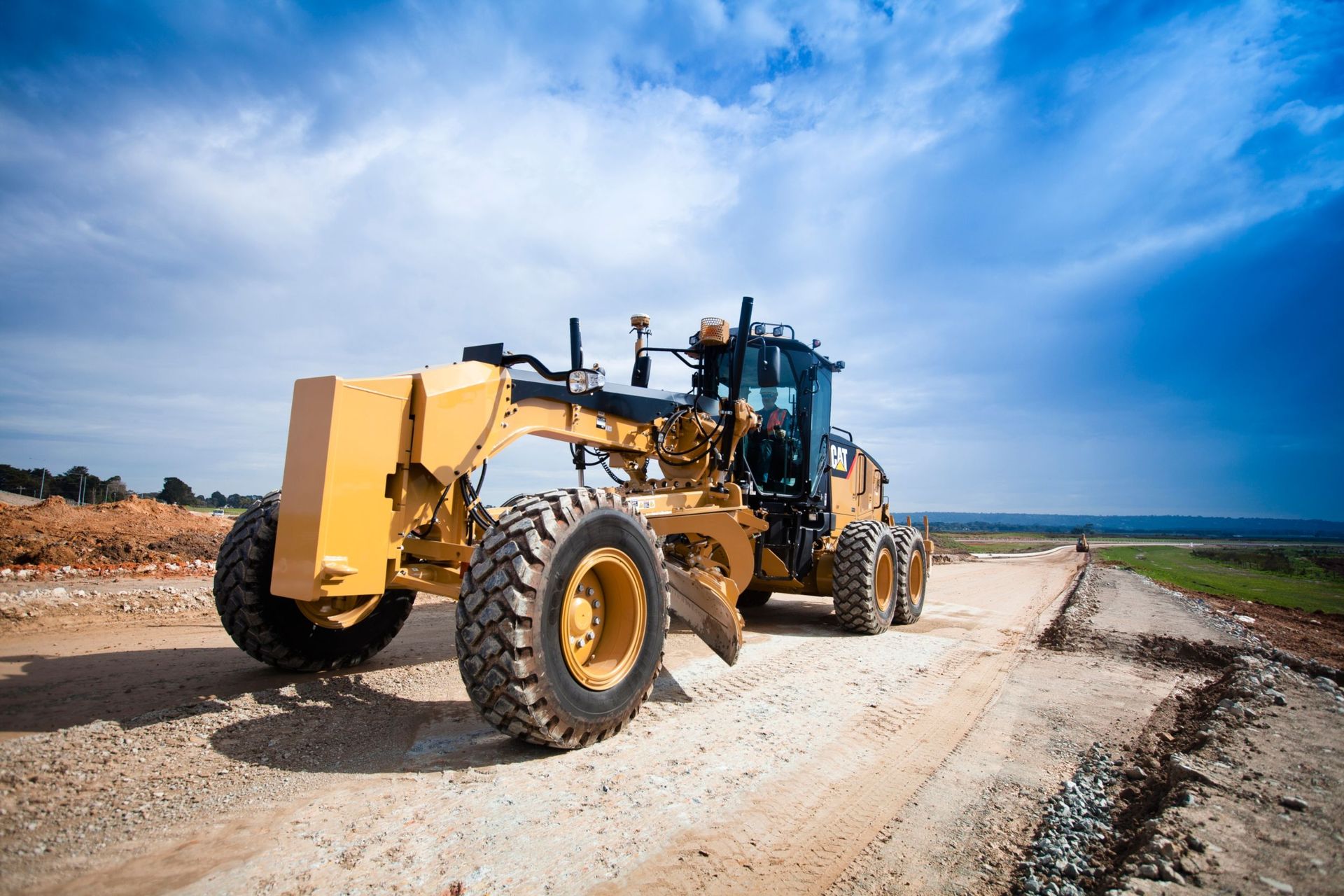

La máxima comodidad y el mayor control del operador garantizan que la Motoniveladora 140 Cat® permita optimizar el rendimiento, en especial, en largas jornadas de trabajo. El Motor C7 con consumo eficiente de combustible incluye tecnologías de protección y ofrece la potencia necesaria para tener un control preciso y poder completar más trabajo por hora.
INFORMACIÓN GENERAL
La máxima comodidad y el mayor control del operador garantizan que la Motoniveladora 140 Cat® permita optimizar el rendimiento, en especial, en largas jornadas de trabajo. El Motor C7 con consumo eficiente de combustible incluye tecnologías de protección y ofrece la potencia necesaria para tener un control preciso y poder completar más trabajo por hora.
- BastidorCírculo: diámetro60.2 pulgEstructura del bastidor delantero: altura12 pulgBarra de tiro: ancho3 pulgEstructura del bastidor delantero: ancho12 pulgDiámetro del círculo60.2 pulgEje delantero: altura al centro23 pulgCírculo: grosor de la viga de la hoja1.6 pulgEje delantero: inclinación de la rueda, izquierda o derecha18°Barra de tiro: altura6 pulgEje delantero: oscilación total por lado32°Estructura del bastidor delantero: grosor0.6 pulg
- TándemAltura19.9 pulgPaso de la cadena impulsora2 pulgAncho7.9 pulgSeparación del eje de la rueda60 pulgGrosor de la pared lateral: interno0.6 pulgOscilación en tándem: parte delantera hacia arriba15 gradosGrosor de la pared lateral: externo0.7 pulgOscilación en tándem: parte delantera hacia abajo25 grados
- Alcance de la hojaDesplazamiento central del círculo: derecho28.7 pulgProfundidad máxima de corte28.1 pulgDesplazamiento central del círculo: izquierdo27.4 pulgAlcance máximo del resalto fuera de los neumáticos: izquierda70.5 pulgDesplazamiento lateral de la vertedera: derecha26 pulgAlcance máximo del resalto fuera de los neumáticos: derecha77.9 pulgDesplazamiento lateral de la vertedera: izquierda20.1 pulgAlcance de la punta de la hoja: hacia delante40°Desplazamiento central del círculo derecho28.7 pulgAlcance de la punta de la hoja: hacia atrás5°Desplazamiento central del círculo izquierdo27.4 pulgÁngulo máximo de posición de la hoja90 gradosDesplazamiento lateral de la vertedera derecha26 pulgAlcance de la punta de la hoja hacia delante40°Desplazamiento lateral de la vertedera izquierda20.1 pulgAlcance de la punta de la hoja hacia atrás5°Levantamiento máximo sobre el suelo18.9 pulg
- Alcance de la cuchillaAlcance máximo del resalto fuera de los neumáticos: izquierda70.5 pulgÁngulo máximo de posición de la hoja90 gradosAlcance máximo del resalto fuera de los neumáticos: derecha77.9 pulg
- DesgarradorProfundidad de desgarramiento: máxima16.8 pulgFuerza de penetración20280 lbAumento de la longitud de la máquina, viga elevada36.2 pulgFuerza de dislocación25664 lbSeparación del soporte del vástago del desgarrador21 pulgAumento de la longitud de la máquina con viga elevada36.2 pulgProfundidad máxima de desgarramiento16.8 pulgSoportes del vástago del desgarrador5
- EscarificadorTipo V medio: profundidad máxima de escarificación11.5 pulgTipo V medio: ancho de trabajo46.6 pulgTipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador4.6 pulgTipo V delantero de 5 u 11 dientes: ancho de trabajo47.4 pulgTipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación18.4 pulgTrasero: ancho de trabajo91 pulgTipo V medio: profundidad máxima de escarificado11.5 pulgTrasero: separación del soporte del vástago del escarificador10.5 pulgTipo V delantero de 5 u 11 dientes: separación del soporte del vástago del escarificador4.6 pulgTipo V medio: soportes del vástago del escarificador11Trasero: profundidad máxima de escarificación10.5 pulgTipo V delantero de 5 u 11 dientes: soportes del vástago del escarificador5/11Tipo V medio: separación del soporte del vástago del escarificador4.6 pulgTrasero: soportes del vástago del escarificador9
- MotorPotencia base (1ª marcha): neta183 hpVelocidad a potencia nominal2.000 rpmCalibre4.3 pulgGama de VHP Plus: neta136-159 kW (183-213 hp)Carrera5 pulgReserva de par: VHP Plus39%Potencia base (1ª marcha): neta (métrica)186 hpGama de VHP Plus: neta (métrica)136-159 kW (186-216 hp)Par máximo: VHP Plus776 lb/pieCantidad de cilindros6Cilindrada439 pulg³Velocidad estándar del ventilador: máxima1.450 rpmAltitud de reducción de potencia10000 piesVelocidad estándar del ventilador: mínima600 rpmTemperatura estándar: capacidad para temperatura ambiente109 °FTemperatura ambiente alta: velocidad máxima del ventilador1.650 rpmCapacidad para temperatura ambiente alta122 °FTemperatura ambiente alta: velocidad mínima del ventilador600 rpmModelo de motorCat C7
- PesosPeso en orden de trabajo con equipamiento habitual40565 lbPeso bruto del vehículo: equipado normalmente, eje trasero29343 lbPeso bruto del vehículo: equipado normalmente40565 lbPeso bruto del vehículo: base, total35783 lbPeso bruto del vehículo: máximo, eje trasero33523 lbPeso bruto del vehículo: máximo, eje delantero15077 lbPeso bruto del vehículo: base, eje delantero9303 lbPeso bruto del vehículo: equipado normalmente, total40565 lbPeso bruto del vehículo: base, eje trasero26479 lbPeso bruto del vehículo: equipado normalmente, eje frontal11221 lbPeso bruto del vehículo máximo total48601 lb
- Tren de fuerzaFrenos de servicio: área de superficie3565 pulg²Frenos de servicioDiscos múltiples en aceiteMarchas de avance/retroceso8 velocidades de avance y 6 de retrocesoFrenos de estacionamientoDiscos múltiples en aceiteTransmisiónMando directo, servotransmisión, contraejeFrenos secundariosSistema de control del circuito doble
- VertederaAncho de la hoja12 piesTracción de la hoja: GVW base23832 lbRadio del arco16.3 pulgTracción de la hoja: GVW máximo30170 lbEspacio libre de la garganta6.5 pulgAncho12 piesAncho de la cuchilla6 pulgAltura24 pulgGrosor de la cuchilla0.6 pulgGrosor0.87 pulgAncho de la cantonera6 pulgPresión descendente: GVW base15969 lbCantonera: grosor0.6 pulgPresión descendente: GVW máximo25880 lb
- Sistema hidráulicoRendimiento de la bomba55.7 gal EE.UU./minTipo de circuitoSistema electrohidráulico con detección de carga y centro cerradoPresión máxima del sistema3500 lb/pulg²Tipo de bombaPistón variablePresión de respaldo450 lb/pulg²
- Especificaciones de operaciónVelocidad máxima: avance29 milla/hAvance: 8ª29 milla/hVelocidad máxima: retroceso22.9 milla/hRetroceso: 1ª2 milla/hRadio de giro: neumáticos delanteros exteriores24.93 piesRetroceso: 2ª3.7 milla/hAvance: 1ª2.5 milla/hRetroceso: 3ª5.4 milla/hAvance: 2ª2.4 milla/hRetroceso: 4ª8.4 milla/hAvance: 3ª5 milla/hRetroceso: 5ª15.7 milla/hAvance: 4ª6.8 milla/hRetroceso: 6ª22.9 milla/hAvance: 5ª10.6 milla/hAlcance de dirección: izquierda o derecha47,5 gradosAvance: 6ª14.5 milla/hÁngulo de articulación: izquierda o derecha20 gradosAvance: 7ª19.9 milla/h
- Recarga de servicioCapacidad de combustible110 gal (EE.UU.)Aceite del motor6.6 gal (EE.UU.)Sistema de enfriamiento10.6 gal (EE.UU.)Caja en tándem: cada una16.9 gal (EE.UU.)Tanque del sistema hidráulico16.9 gal (EE.UU.)Caja de cojinete de punta de eje de rueda delantera0.13 gal (EE.UU.)Transmisión: diferencial, mandos finales16.9 gal (EE.UU.)Caja del mando circular1.8 gal (EE.UU.)
- TándemsAltura19.9 pulgPaso de la cadena impulsora2 pulgAncho7.9 pulgSeparación del eje de la rueda60 pulgGrosor de la pared lateral interior0.6 pulgOscilación en tándem: parte delantera hacia arriba15 gradosGrosor de la pared lateral exterior0.7 pulgOscilación en tándem: parte delantera hacia abajo25 grados
- DimensionesAltura: Product Link de la parte superior de la cabina133 pulgLongitud: entre ejes en tándem60 pulgLongitud: de la placa de empuje al desgarrador399.1 pulgAncho de los neumáticos traseros exteriores98.9 pulgLongitud: de la placa de empuje al desgarrador retraído386.5 pulgAncho de las líneas centrales de los neumáticos84.3 pulgAltura: parte superior de la cabina130.2 pulgAltura al centro del eje delantero23.5 pulgAncho: neumáticos delanteros exteriores98.9 pulgAltura hasta el tubo de escape vertical121.1 pulgLongitud desde el eje delantero hasta el tándem medio241.1 pulgAltura hasta la parte superior de los cilindros119.7 pulgLongitud desde el neumático delantero hasta la parte trasera de la máquina344.6 pulgEspacio libre sobre el suelo: eje trasero13.3 pulgLongitud: desde el eje delantero hasta la vertedera100.5 pulg
- Potencia neta: VHP PlusMarcha: 2ª de retroceso188 hpMarcha: 3ª de retroceso193 hpMarcha: 1ª de avance183 hpMarcha: 2ª de avance188 hpMarcha: 4ª de avance198 hpMarcha: 8ª de avance213 hpMarcha: 1ª de retroceso183 hpMarcha: 3ª de avance193 hpMarcha: 6ª de avance203 hpMarcha: 5ª de avance203 hpMarcha: 7ª de avance208 hp
- EstándaresDirecciónISO 5010:2007ROPS/FOPSISO 3471:2008, ISO 3449:2005 Nivel IIRuidoISO 6394:2008, ISO 6395:2008FrenosISO 3450:1996
