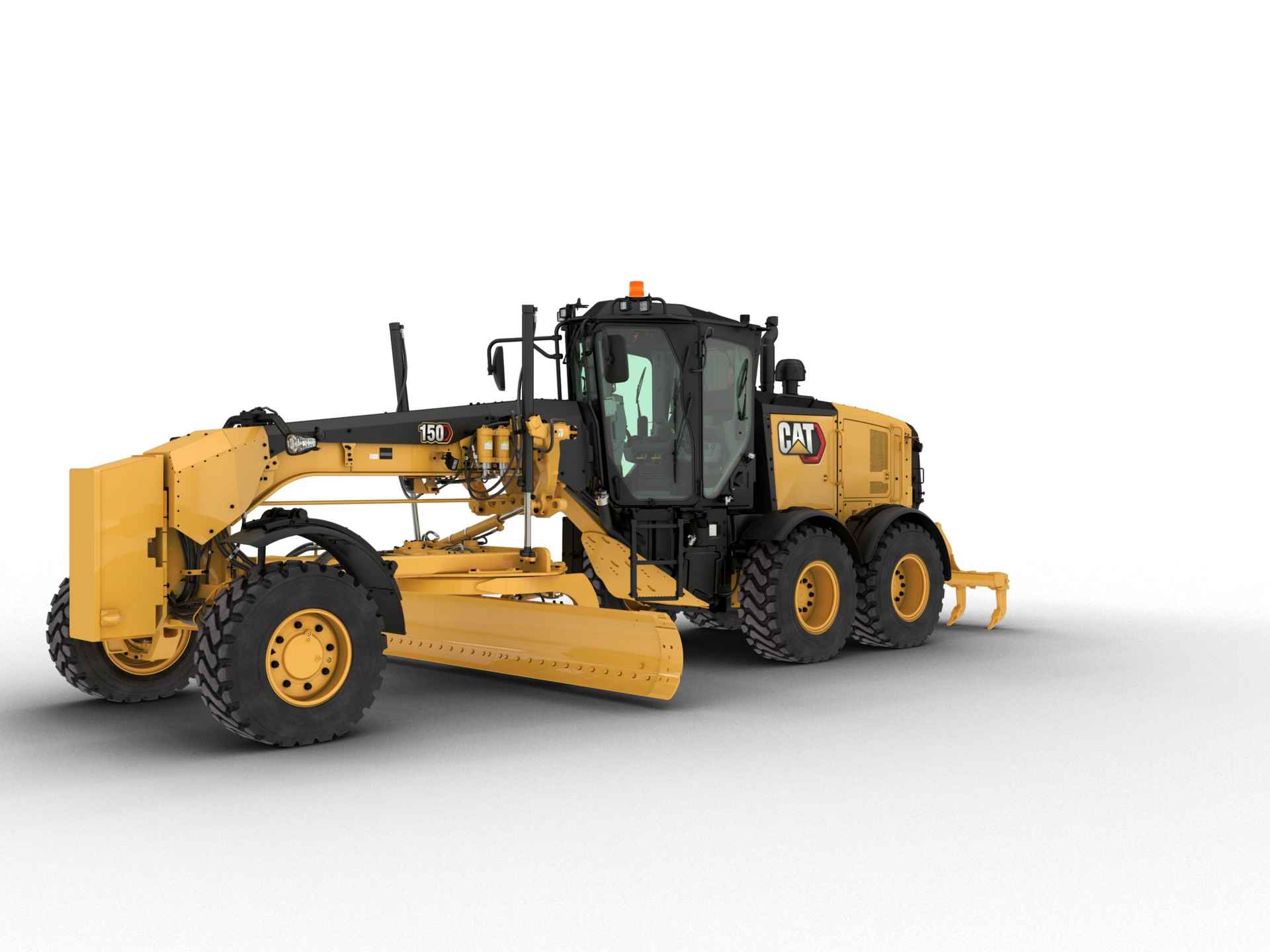

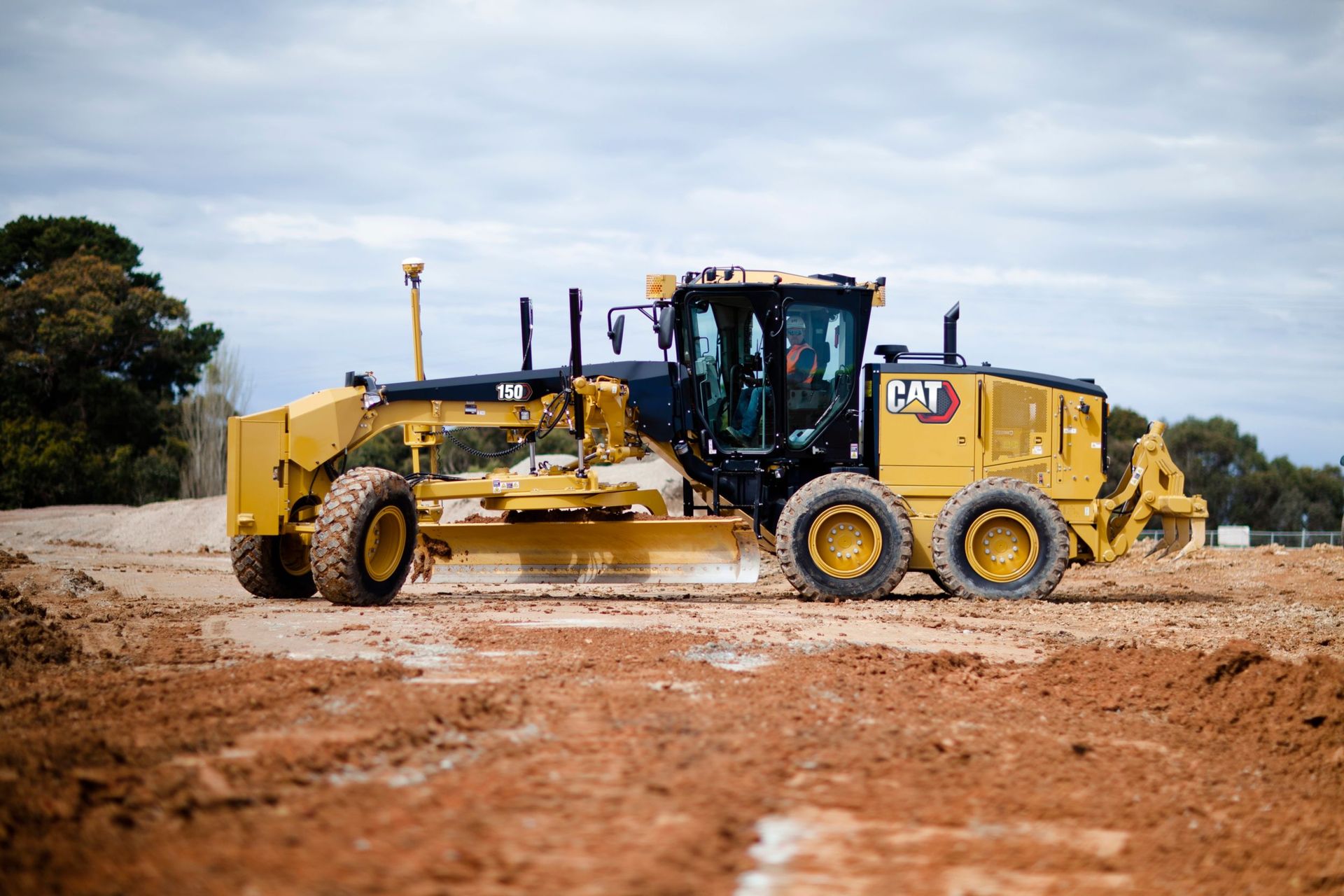

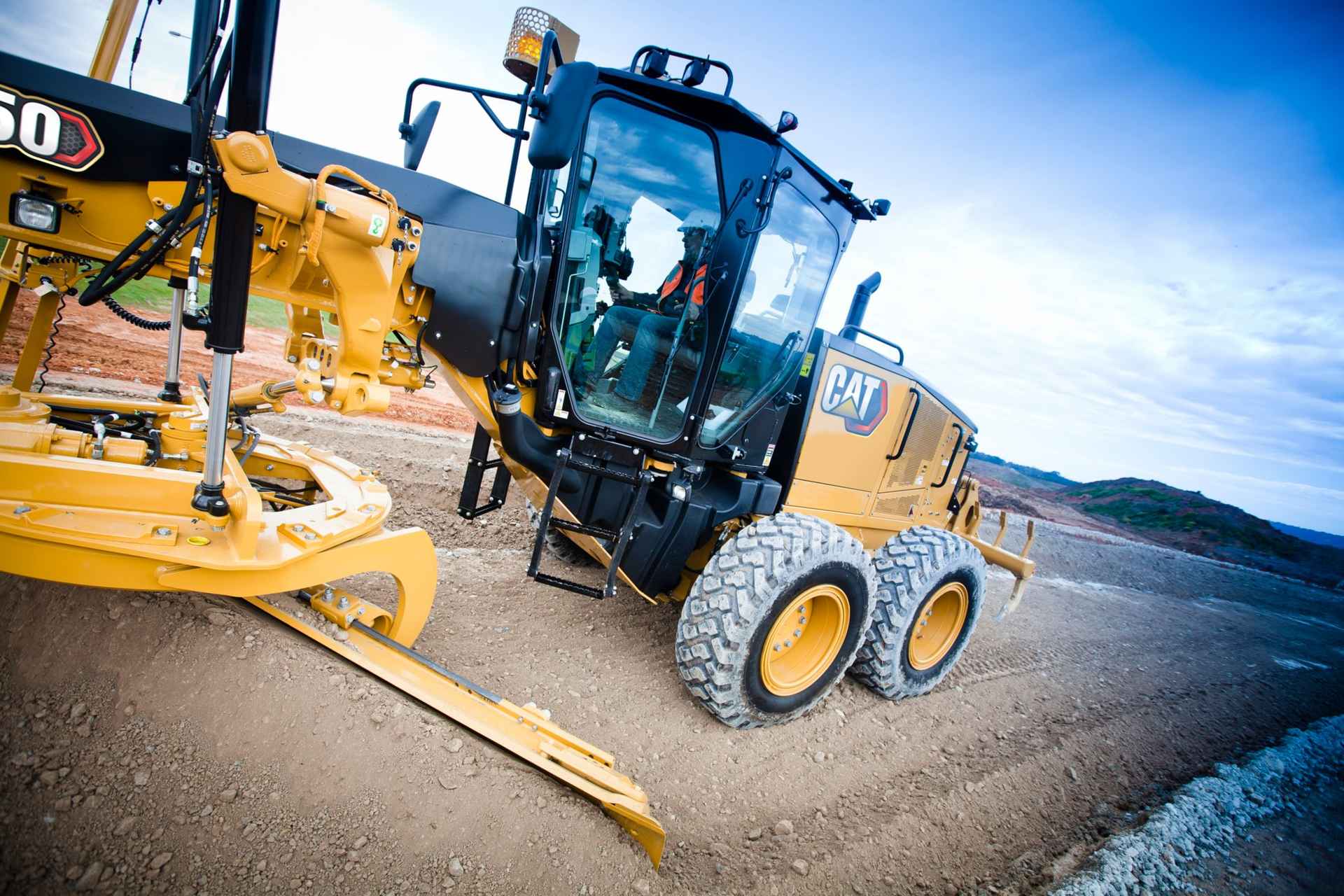

150/150 AWD
ESPECIFICACIONES
Círculo: diámetro60.2 pulg
Altura19.9 pulg
Ancho7.9 pulg
Grosor de la pared lateral: interno0.6 pulg
INFORMACIÓN GENERAL
Con un legendario historial de motoniveladoras Cat®, los modelos 150/150 AWD ofrecen máximo rendimiento, eficiencia, vida útil prolongada y comodidad para el operador. Disponible con un gran conjunto de tecnologías para disminuir la carga sobre los operadores y mejorar el rendimiento en los trabajos de nivelación, el modelo 150 es una máquina de alta productividad.
INFORMACIÓN GENERAL
Con un legendario historial de motoniveladoras Cat®, los modelos 150/150 AWD ofrecen máximo rendimiento, eficiencia, vida útil prolongada y comodidad para el operador. Disponible con un gran conjunto de tecnologías para disminuir la carga sobre los operadores y mejorar el rendimiento en los trabajos de nivelación, el modelo 150 es una máquina de alta productividad.
- BastidorCírculo: diámetro60.2 pulgEstructura del bastidor delantero: ancho12 pulgDiámetro del círculo60.2 pulgEstructura del bastidor delantero: grosor0.6 pulgCírculo: grosor de la viga de la hoja1.6 pulgEje delantero: altura al centro23 pulgBarra de tiro: altura6 pulgEje delantero: inclinación de la rueda, izquierda o derecha18°Barra de tiro: ancho3 pulgEje delantero: oscilación total por lado32°Estructura del bastidor delantero: altura12 pulg
- TándemAltura19.9 pulgPaso de la cadena impulsora2 pulgAncho7.9 pulgSeparación del eje de la rueda60 pulgGrosor de la pared lateral: interno0.6 pulgOscilación en tándem: parte delantera hacia arriba15°Grosor de la pared lateral: externo0.7 pulgOscilación en tándem: parte delantera hacia abajo25°
- Alcance de la hojaDesplazamiento central del círculo: derecho28.7 pulgAlcance máximo del resalto fuera de los neumáticos: izquierda70.5 pulgDesplazamiento central del círculo: izquierdo27.4 pulgLevantamiento máximo sobre el suelo18.9 pulgDesplazamiento lateral de la vertedera: derecha26 pulgProfundidad máxima de corte28.1 pulgDesplazamiento lateral de la vertedera: izquierda20.1 pulgAlcance de la punta de la hoja: hacia delante40°Desplazamiento central del círculo derecho28.7 pulgAlcance de la punta de la hoja: hacia atrás5°Desplazamiento central del círculo izquierdo27.4 pulgÁngulo máximo de posición de la hoja90 gradosDesplazamiento lateral de la vertedera derecha26 pulgAlcance de la punta de la hoja hacia delante40°Desplazamiento lateral de la vertedera izquierda20.1 pulgAlcance de la punta de la hoja hacia atrás5 gradosAlcance máximo del resalto fuera de los neumáticos: derecha77.9 pulg
- Alcance de la cuchillaAlcance máximo del resalto fuera de los neumáticos: derecha77.9 pulgÁngulo máximo de posición de la hoja90°Alcance máximo del resalto fuera de los neumáticos: izquierda70.5 pulg
- DesgarradorProfundidad de desgarramiento: máxima16.8 pulgFuerza de penetración20540 lbAumento de la longitud de la máquina, viga elevada36.2 pulgFuerza de dislocación26259 lbProfundidad máxima de desgarramiento16.8 pulgAumento de la longitud de la máquina con viga elevada36.2 pulgSeparación del soporte del vástago del desgarrador21 pulgSoportes del vástago del desgarrador5
- EscarificadorTipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador4.6 pulgTipo V medio: separación del soporte del vástago del escarificador4.6 pulgTipo V medio: profundidad máxima de escarificación11.5 pulgTrasero: ancho de trabajo91 pulgTipo V delantero de 5 u 11 dientes: ancho de trabajo47.4 pulgTrasero: profundidad máxima de escarificación10.5 pulgTipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación18.4 pulgTrasero: separación del soporte del vástago del escarificador10.5 pulgTipo V delantero de 5 u 11 dientes: separación del soporte del vástago del escarificador4.6 pulgTipo V delantero de 5 u 11 dientes: soportes del vástago del escarificador5, 11Tipo V medio: ancho de trabajo46.6 pulgTipo V medio: soportes del vástago del escarificador11Tipo V medio: profundidad máxima de escarificado11.5 pulgTrasero: soportes del vástago del escarificador9
- MotorGama de potencia neta (Tier 3)183 hpReserva de par: VHP Plus39%Potencia base (1ª marcha): neta (métrica)186 hpVelocidad a potencia nominal2.000rpmCilindrada439 pulg³Cantidad de cilindros6Calibre4.3 pulgVelocidad estándar del ventilador: máxima1.450 rpmCarrera5 pulgVelocidad estándar del ventilador: mínima600rpmPar máximo: VHP Plus855 lb/pieTemperatura ambiente alta: velocidad máxima del ventilador1,650rpmAltitud de reducción de potencia10000 piesTemperatura ambiente alta: velocidad mínima del ventilador600rpmTemperatura estándar: capacidad para temperatura ambiente109 °FEmisionesEmisiones equivalentes a Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE.Capacidad para temperatura ambiente alta122 °FNota (1)Par máximo (VHP Plus) medido en 1.000 rpm.Potencia base (1ª marcha): neta183 hpNota (2)La potencia neta se prueba de acuerdo con las normas ISO 9249, SAE J1349 y EEC 80/1269 vigentes al momento de la fabricación.Modelo de motorCat® C7 / AWD C9Nota (3)La potencia neta publicada es la potencia disponible para una velocidad nominal de 2.000 rpm, medida en el volante cuando el motor está equipado con un ventilador que se encuentra funcionando a velocidad mínima, un filtro de aire, un silenciador y un alternador.Gama de VHP Plus: neta136-174 kW (183-233 hp)Nota (4)Potencia declarada según la norma ISO 14396; velocidad nominal = 2.000 rpm; VHP Plus = 175 kW (234 hp)Gama de VHP Plus: neta (métrica)136-174 kW (186-237 hp)Nota (5)No se requiere reducción de potencia del motor hasta 3.048 m (10.000 pies).
- PesosPeso en orden de trabajo con equipamiento habitual41868 lbPeso bruto del vehículo: máximo, eje trasero35287 lbPeso bruto del vehículo: base, total36554 lbPeso bruto del vehículo: equipado normalmente41868 lbPeso bruto del vehículo: base, eje delantero9561 lbPeso bruto del vehículo: equipado normalmente, total41868 lbPeso bruto del vehículo: base, eje trasero26993 lbPeso bruto del vehículo: equipado normalmente, eje frontal11716 lbPeso bruto del vehículo máximo total51893 lbPeso bruto del vehículo: equipado normalmente, eje trasero30152 lbPeso bruto del vehículo: máximo, eje delantero16606 lbNotaPeso en orden de trabajo base calculado según la configuración de una máquina estándar con neumáticos 14.00R24 con llanta de varias piezas, tanque de combustible lleno, refrigerante, lubricantes y operador.
- Tren de fuerzaFrenos de servicio: área de superficie3565 pulg²Frenos de servicioDiscos múltiples sumergidos en aceiteMarchas de avance/retroceso8 velocidades de avance y 6 de retrocesoFrenos de estacionamientoDiscos múltiples sumergidos en aceiteTransmisiónMando directo, servotransmisión, contraejeFrenos secundariosSistema de control de doble circuito
- VertederaAncho de la hoja12 piesAncho de la cantonera6 pulgVertedera: ancho12 piesCantonera: grosor0.6 pulgAltura de la vertedera24 pulgTracción de la hoja: GVW base24294 lbVertedera: grosor0.87 pulgTracción de la hoja: GVW máximo31758 lbRadio del arco16.3 pulgPresión descendente: GVW base16410 lbEspacio libre de la garganta6.5 pulgPresión descendente: GVW máximo28503 lbAncho de la cuchilla6 pulgNotaTracción de la hoja calculada según un coeficiente de tracción de 0,9, lo que equivale a las condiciones no deslizantes y al peso bruto del vehículo (GVW, Gross Vehicle Weight).Grosor de la cuchilla0.6 pulg
- Sistema hidráulicoRendimiento de la bomba55.7 gal EE.UU./minTipo de circuitoSistema electrohidráulico con detección de carga y centro cerradoPresión máxima del sistema3500 lb/pulg²Tipo de bombaPistón variablePresión de respaldo450 lb/pulg²NotaRendimiento de la bomba medido a 2.150 rpm.
- Especificaciones de operaciónVelocidad máxima: avance29 milla/hAvance: 8ª29 milla/hVelocidad máxima: retroceso22.9 milla/hRetroceso: 1ª2 milla/hRadio de giro: neumáticos delanteros exteriores24.93 piesRetroceso: 2ª3.7 milla/hAvance: 1ª2.5 milla/hRetroceso: 3ª5.4 milla/hAvance: 2ª3.4 milla/hRetroceso: 4ª8.4 milla/hAvance: 3ª5 milla/hRetroceso: 5ª15.7 milla/hAvance: 4ª6.8 milla/hRetroceso: 6ª22.9 milla/hAvance: 5ª10.6 milla/hAlcance de dirección: izquierda o derecha47.5°Avance: 6ª14.5 milla/hÁngulo de articulación: izquierda o derecha20 gradosAvance: 7ª19.9 milla/h
- Recarga de servicioCapacidad de combustible110 gal (EE.UU.)Transmisión: diferencial, mandos finales16.9 gal (EE.UU.)Sistema de enfriamiento10.6 gal (EE.UU.)Caja en tándem: cada una16.9 gal (EE.UU.)Tanque del sistema hidráulico16.9 gal (EE.UU.)Caja de cojinete de punta de eje de rueda delantera0.13 gal (EE.UU.)Aceite del motor6.6 gal (EE.UU.)Caja del mando circular1.8 gal (EE.UU.)
- TándemsAltura19.9 pulgPaso de la cadena impulsora2 pulgAncho7.9 pulgSeparación del eje de la rueda60 pulgGrosor de la pared lateral interior0.6 pulgOscilación en tándem: parte delantera hacia arriba15 gradosGrosor de la pared lateral exterior0.7 pulgOscilación en tándem: parte delantera hacia abajo25 grados
- DimensionesAltura: parte superior de la cabina130 pulgLongitud: de la placa de empuje al desgarrador retraído386 pulgAltura: Product Link de la parte superior de la cabina133 pulgEspacio libre sobre el suelo: eje trasero13.3 pulgAltura al centro del eje delantero23.5 pulgAltura hasta la parte superior de los cilindros119 pulgLongitud: entre ejes en tándem60 pulgAltura hasta el tubo de escape vertical121 pulgLongitud: desde el eje delantero hasta la vertedera100 pulgAncho de las líneas centrales de los neumáticos84 pulgLongitud desde el eje delantero hasta el tándem medio241 pulgAncho de los neumáticos traseros exteriores98 pulgLongitud desde el neumático delantero hasta la parte trasera de la máquina344 pulgAncho: neumáticos delanteros exteriores98 pulgLongitud: de la placa de empuje al desgarrador399 pulg
- Potencia neta: VHP PlusMarcha: 1ª de avance183 hpMarcha: 7ª de avance233 hpMarcha: 2ª de avance188 hpMarcha: 8ª de avance233 hpMarcha: 3ª de avance203 hpMarcha: 1ª de retroceso183 hpMarcha: 4ª de avance208 hpMarcha: 2ª de retroceso188 hpMarcha: 5ª de avance213 hpMarcha: 3ª a 6ª de retroceso203 hpMarcha: 6ª de avance218 hp
- EstándaresROPS/FOPSISO 3471:2008, ISO 3449:2005 nivel IIRuidoISO 6394:2008, ISO 6395:2008DirecciónISO 5010:2007Nota (1)El nivel de presión acústica estática en los oídos del operador medido de acuerdo con la norma ISO 6394:2008 para una cabina que ofrece Caterpillar, cuando se ha instalado correctamente, se le ha realizado mantenimiento y se ha probado con las puertas y las ventanas cerradas, y con el ventilador hidráulico a máxima velocidad, es de 74 dB(A).FrenosISO 3450:1996
- Sistema de aire acondicionadoAire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas.
