ESPECIFICACIONES
Potencia bruta: SAE J1995:2014111 hp
Calibre4.7 pulg
Cilindrada220 pulg²
Potencia neta: ISO 9249109 hp
INFORMACIÓN GENERAL

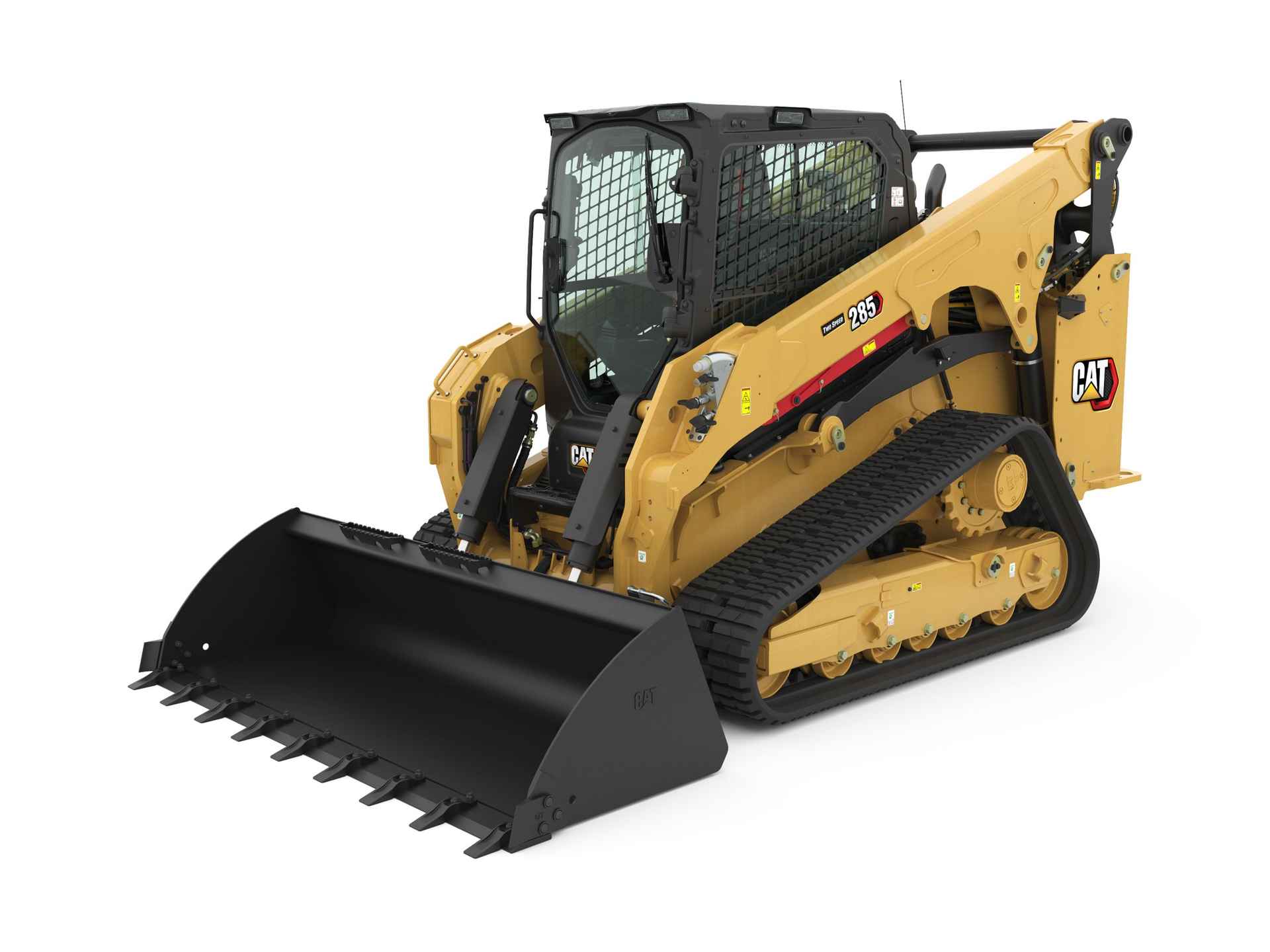

El Cargador de Cadenas Compacto Cat® 285, con su diseño de levantamiento vertical, proporciona mayor alcance y altura de levantamiento para facilitar y agilizar la carga de camiones. Su sistema de tren de rodaje con barra compensadora (barra en E) estándar y dos velocidades de desplazamiento proporcionan tracción, flotación, estabilidad y velocidad superiores para trabajar en una amplia gama de aplicaciones y condiciones de suelo deficiente.
INFORMACIÓN GENERAL
El Cargador de Cadenas Compacto Cat® 285, con su diseño de levantamiento vertical, proporciona mayor alcance y altura de levantamiento para facilitar y agilizar la carga de camiones. Su sistema de tren de rodaje con barra compensadora (barra en E) estándar y dos velocidades de desplazamiento proporcionan tracción, flotación, estabilidad y velocidad superiores para trabajar en una amplia gama de aplicaciones y condiciones de suelo deficiente.
- Potencia bruta: SAE J1995:201482 kW
- Calibre120 mm
- Cilindrada3.6 L
- Potencia neta: ISO 924981 kW
- Potencia neta: SAE1349111 kW
- Par máximo: 1.500 rpm: SAEJ1995451 N·m
- Carrera120 mm
- Flujo hidráulico: XPS de flujo alto: potencia hidráulica (calculada)60.2 kW
- Flujo hidráulico: XPS de flujo alto: flujo hidráulico máximo del cargador129 L/min
- Flujo hidráulico: XPS de flujo alto: presión hidráulica máxima del cargador28000 kPa
- Flujo hidráulico: estándar: potencia hidráulica (calculada)34.6 kW
- Flujo hidráulico: estándar: flujo hidráulico del cargador86 L/min
- Flujo hidráulico: estándar: presión hidráulica del cargador24130 kPa
- Peso en orden de trabajo6122 kg
- El contrapeso aumenta el peso en orden de trabajo194 kg
- El contrapeso aumenta el peso en orden de trabajo: ROC (35 %)134 kg
- El contrapeso aumenta el peso en orden de trabajo: carga límite de equilibrio384 kg
- Sistema de enfriamiento17.5 L
- Cárter del motor9 L
- Tanque de combustible136.1 L
- Sistema hidráulico41 L
- Tanque hidráulico26 L
- Capacidades nominales de operación: 35% de carga límite de equilibrio2023 kg
- Fuerza de desprendimiento: cilindro de levantamiento3960 kg
- Fuerza de desprendimiento: cilindro de inclinación6314 kg
- Área de contacto sobre el suelo: con cadena de 450 mm/17,7"1.76 m²
- Presión sobre el suelo: con cadena de 450 mm/17,7"34.3 kPa
- Capacidades nominales de operación: 50% de carga límite de equilibrio2891 kg
- Carga límite de equilibrio5781 kg
- Altura del pasador del cucharón: posición de acarreo209 mm
- Altura del pasador del cucharón: levantamiento máximo3724 mm
- Alcance del pasador del cucharón: levantamiento máximo413 mm
- Espacio libre a levantamiento y descarga máximos3039 mm
- Espacio libre sobre el suelo280 mm
- Altura: parte superior de la cabina2230 mm
- Longitud, cadena sobre el suelo1830 mm
- Longitud: con el cucharón sobre el suelo3998 mm
- Longitud: sin cucharón3360 mm
- Altura total máxima4520 mm
- Alcance máximo: con los brazos paralelos al suelo1285 mm
- Longitud total: cadena2180 mm
- Alcance en la posición máxima de levantamiento/descarga882 mm
- Radio de giro desde el centro: cucharón (inclinado)2400 mm
- Radio de giro desde el centro: acoplador1578 mm
- Radio de giro desde el centro: parte trasera de la máquina1887 mm
- Ancho del vehículo (cadenas de 450 mm/17,7")2078 mm
- Velocidad de desplazamiento: avance o retroceso: una velocidad7.8 km/h
- Velocidad de desplazamiento: avance o retroceso: dos velocidades12.4 km/h
- Potencia bruta: SAE J1995:2014111 hp
- Calibre4.7 pulg
- Cilindrada220 pulg²
- Potencia neta: ISO 9249109 hp
- Potencia neta: SAE134982 hp
- Par máximo: 1.500 rpm: SAEJ1995333 lb/pie
- Carrera4.7 pulg
- Flujo hidráulico: XPS de flujo alto: potencia hidráulica (calculada)80.7 hp
- Flujo hidráulico: XPS de flujo alto: flujo hidráulico máximo del cargador34 gal EE.UU./min
- Flujo hidráulico: XPS de flujo alto: presión hidráulica máxima del cargador4061 lb/pulg²
- Flujo hidráulico: estándar: potencia hidráulica (calculada)46.4 hp
- Flujo hidráulico: estándar: flujo hidráulico del cargador23 gal EE.UU./min
- Flujo hidráulico: estándar: presión hidráulica del cargador3500 lb/pulg²
- Peso en orden de trabajo13497 lb
- El contrapeso aumenta el peso en orden de trabajo428 lb
- El contrapeso aumenta el peso en orden de trabajo: ROC (35 %)296 lb
- El contrapeso aumenta el peso en orden de trabajo: carga límite de equilibrio847 lb
- Sistema de enfriamiento4.6 gal (EE.UU.)
- Cárter del motor2.4 gal (EE.UU.)
- Tanque de combustible36 gal (EE.UU.)
- Sistema hidráulico10.8 gal (EE.UU.)
- Tanque hidráulico6.9 gal (EE.UU.)
- Capacidades nominales de operación: 35% de carga límite de equilibrio4461 lb
- Fuerza de desprendimiento: cilindro de levantamiento8730 lb
- Fuerza de desprendimiento: cilindro de inclinación13920 lb
- Área de contacto sobre el suelo: con cadena de 450 mm/17,7"2724 pulg²
- Presión sobre el suelo: con cadena de 450 mm/17,7"5 lb/pulg²
- Capacidades nominales de operación: 50% de carga límite de equilibrio6372 lb
- Carga límite de equilibrio12745 lb
- Altura del pasador del cucharón: posición de acarreo8.2 pulg
- Altura del pasador del cucharón: levantamiento máximo146.6 pulg
- Alcance del pasador del cucharón: levantamiento máximo16.3 pulg
- Espacio libre a levantamiento y descarga máximos119.6 pulg
- Espacio libre sobre el suelo11 pulg
- Altura: parte superior de la cabina87.8 pulg
- Longitud, cadena sobre el suelo72 pulg
- Longitud: con el cucharón sobre el suelo157.4 pulg
- Longitud: sin cucharón132.3 pulg
- Altura total máxima178 pulg
- Alcance máximo: con los brazos paralelos al suelo50.6 pulg
- Longitud total: cadena85.8 pulg
- Alcance en la posición máxima de levantamiento/descarga34.7 pulg
- Radio de giro desde el centro: cucharón (inclinado)94.5 pulg
- Radio de giro desde el centro: acoplador62.1 pulg
- Radio de giro desde el centro: parte trasera de la máquina74.3 pulg
- Ancho del vehículo (cadenas de 450 mm/17,7")81.8 pulg
- Velocidad de desplazamiento: avance o retroceso: una velocidad4.8 milla/h
- Velocidad de desplazamiento: avance o retroceso: dos velocidades7.7 milla/h
- Modelo de motorCat® C3.6 TA (con turbocompresor y posenfriador)
- Nota
*El peso en orden de trabajo, las especificaciones de operación y las dimensiones se basan en una máquina con un operador de 75 kg (165 lb), todos los fluidos, dos velocidades, cucharón de perfil bajo de 2.188 mm (86"), cadenas de 400 mm (15,7"), rueda guía delantera con brida doble y rueda guía trasera con brida sencilla, sistema hidráulico de flujo estándar, cabina con estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) abierta, asiento con suspensión mecánica, monitor estándar, batería de 1.000 CCA, sin contrapesos optativos y acoplador rápido manual (a menos que se indique lo contrario).
- Ángulo de salida26°
- Ángulo de inclinación hacia atrás: altura máxima89°
- Ángulo de retroceso27.2°
- Ángulo de descarga máximo40.5°
- ROPSISO 3471:2008
- FOPSISO 3449:2005 Level I
- FOPS nivel IIISO 3449:2005 Level II (optativo)
