ESPECIFICACIONES
Circuito auxiliar: primario: flujo17 gal/min
Giro de la cola con contrapeso35 pulg
Flujo de la bomba a 2.400 rpm26 gal/min
Circuito auxiliar: secundario: flujo7 gal/min
INFORMACIÓN GENERAL

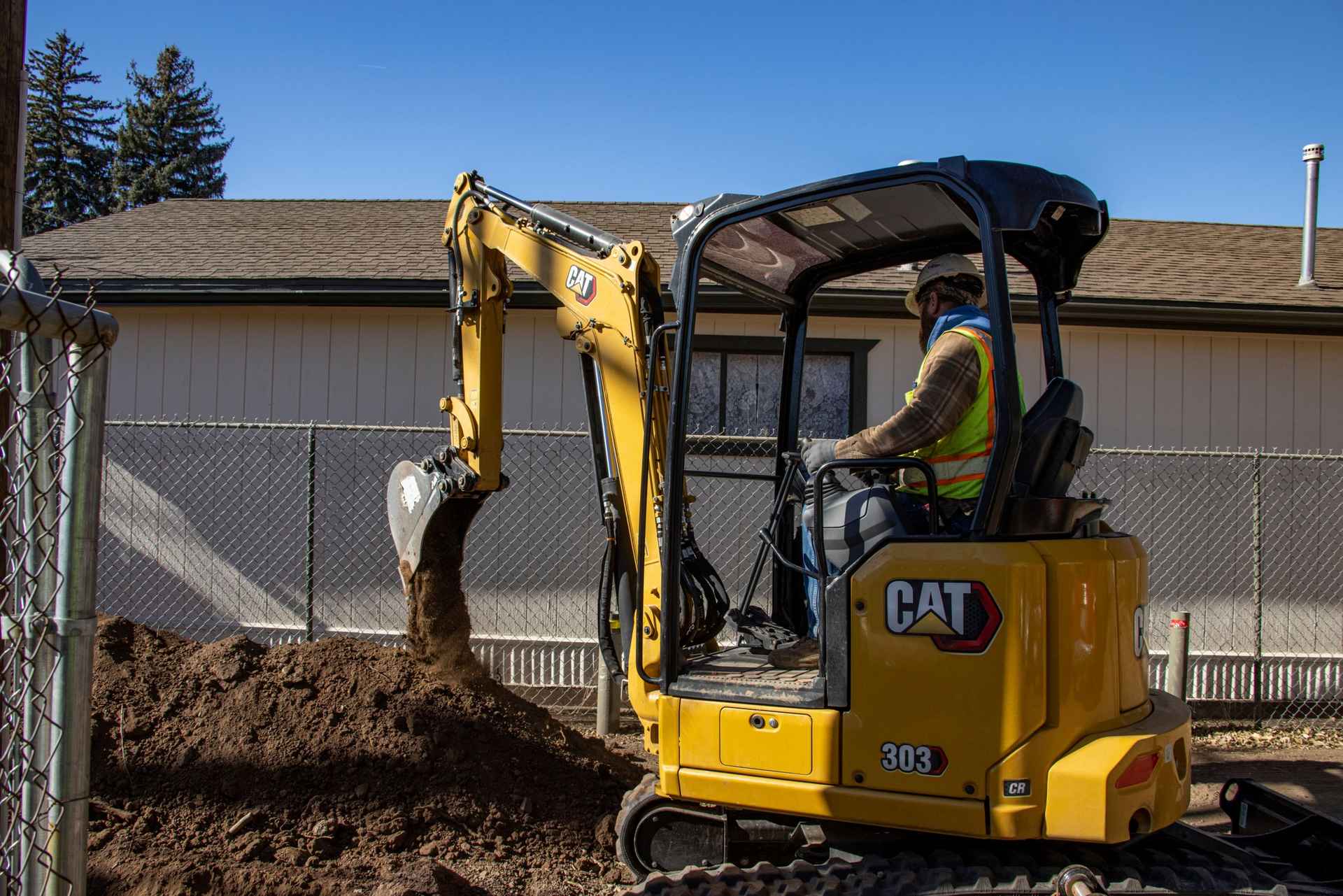

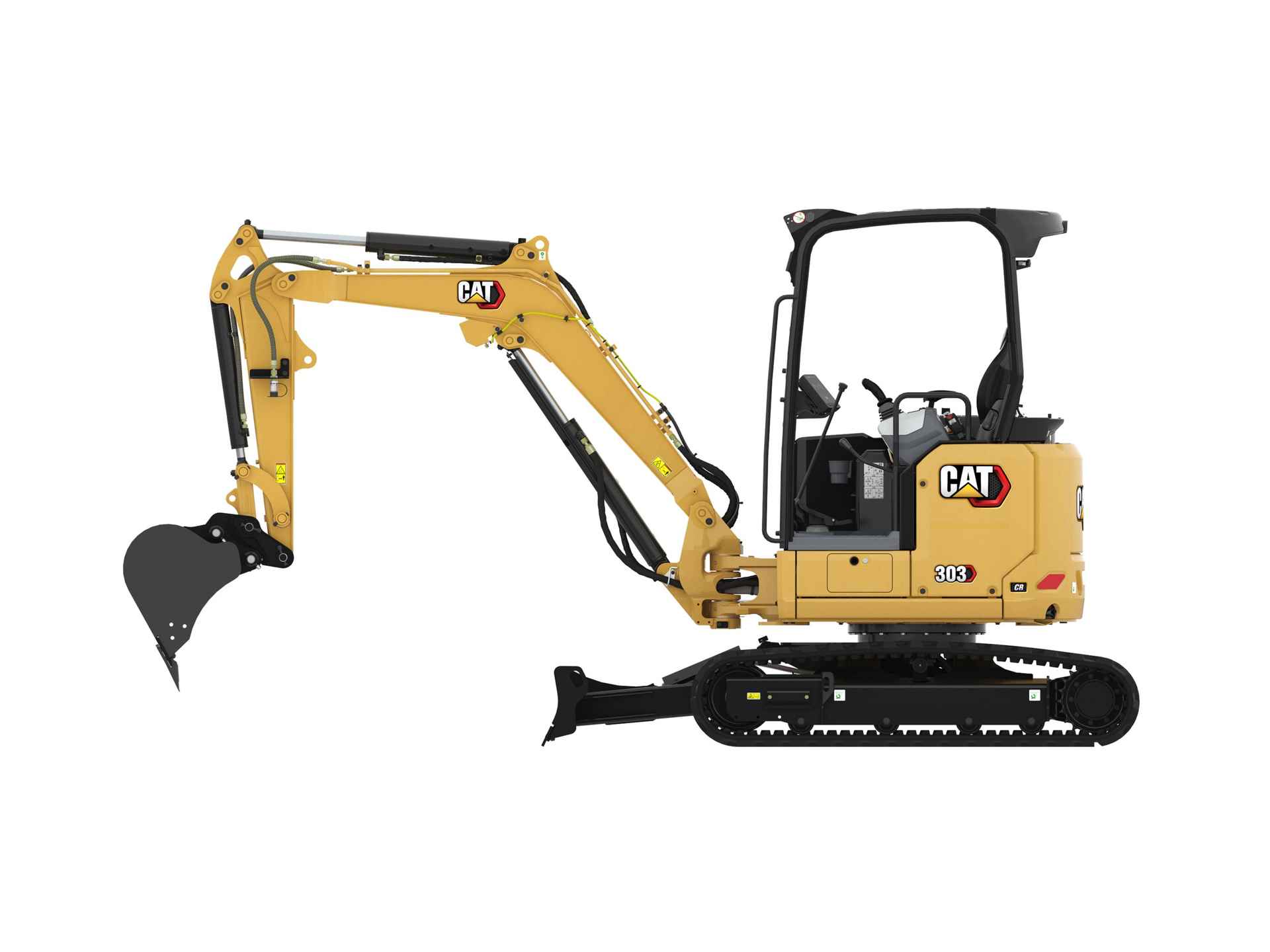

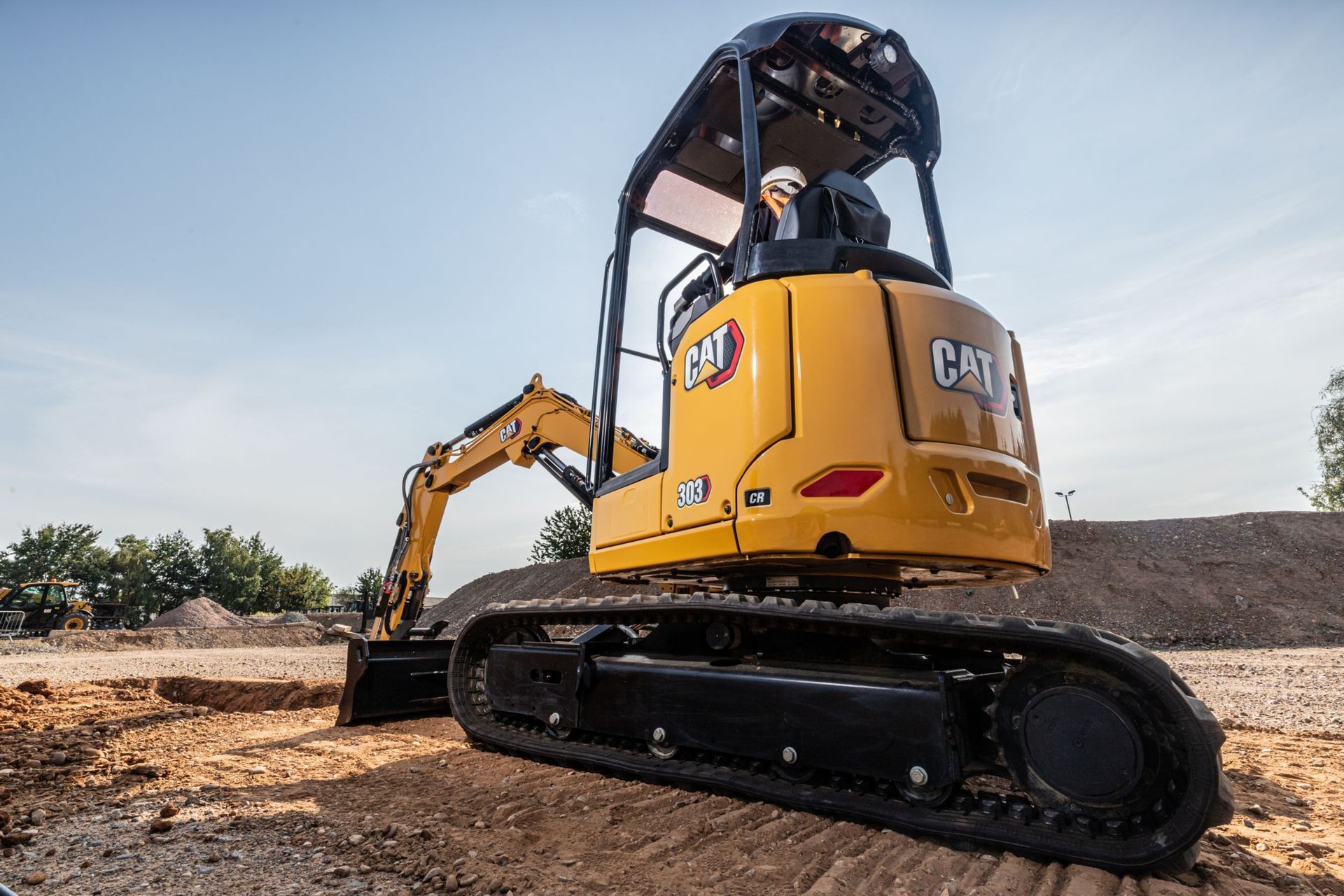

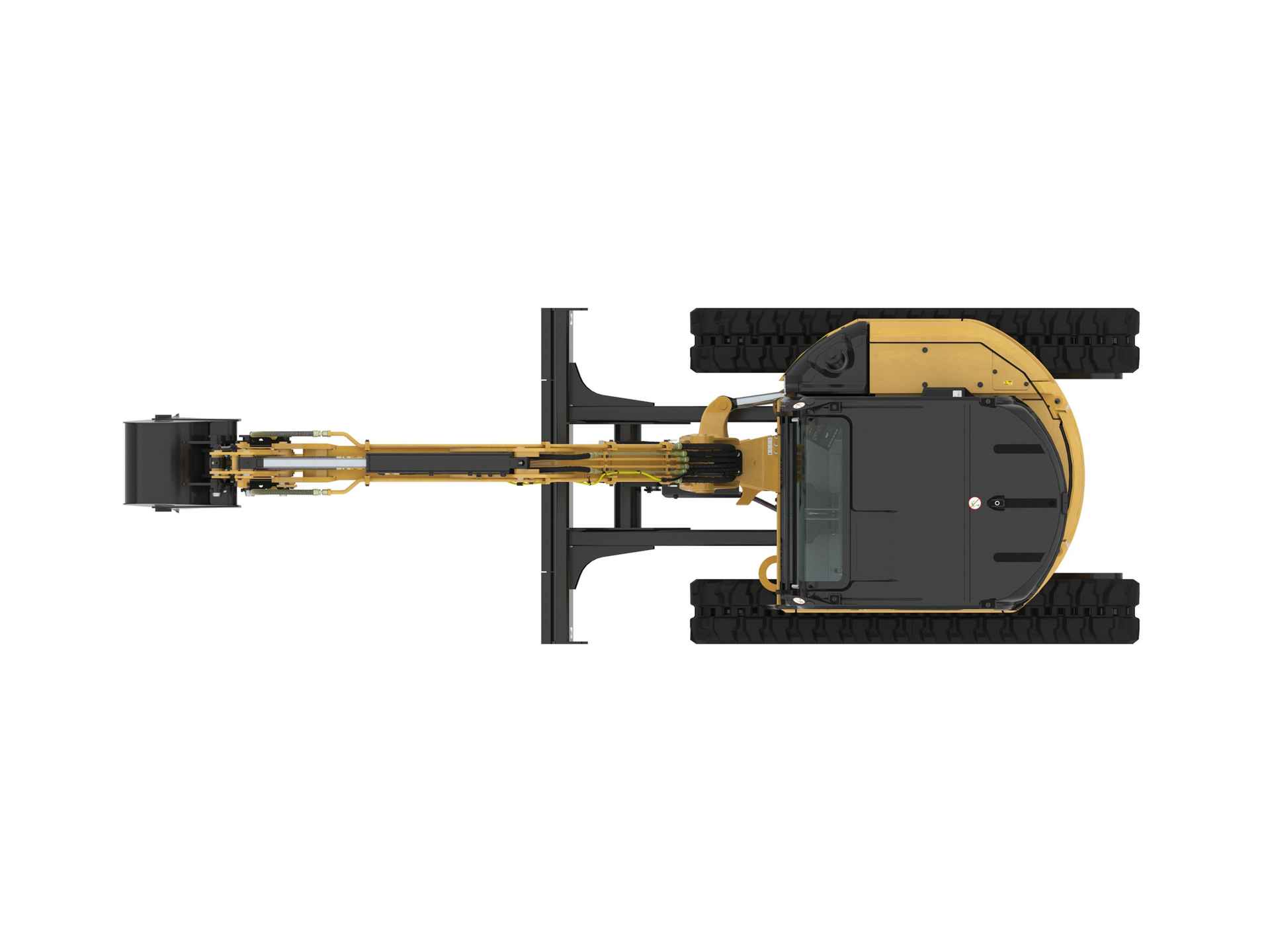

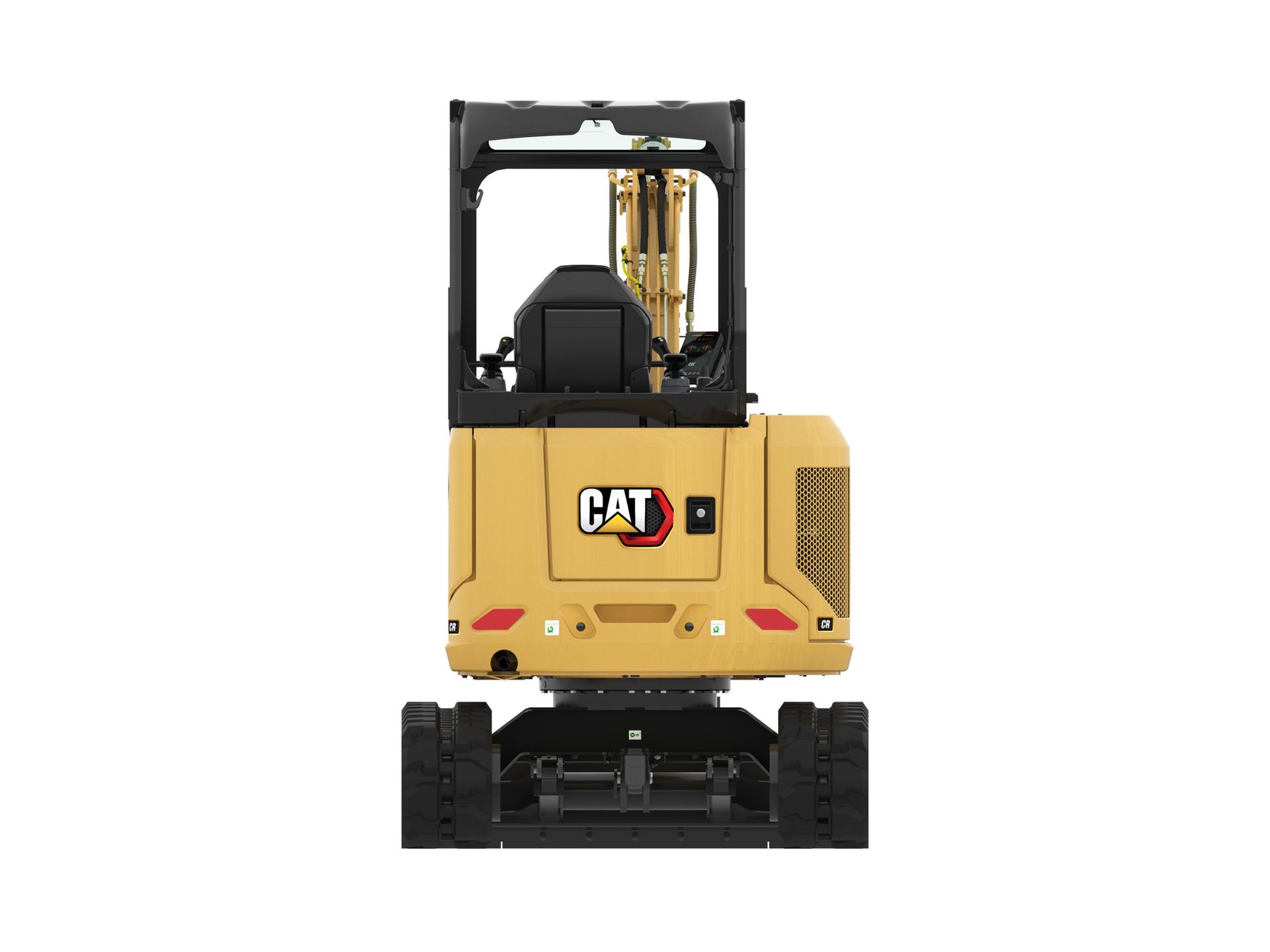

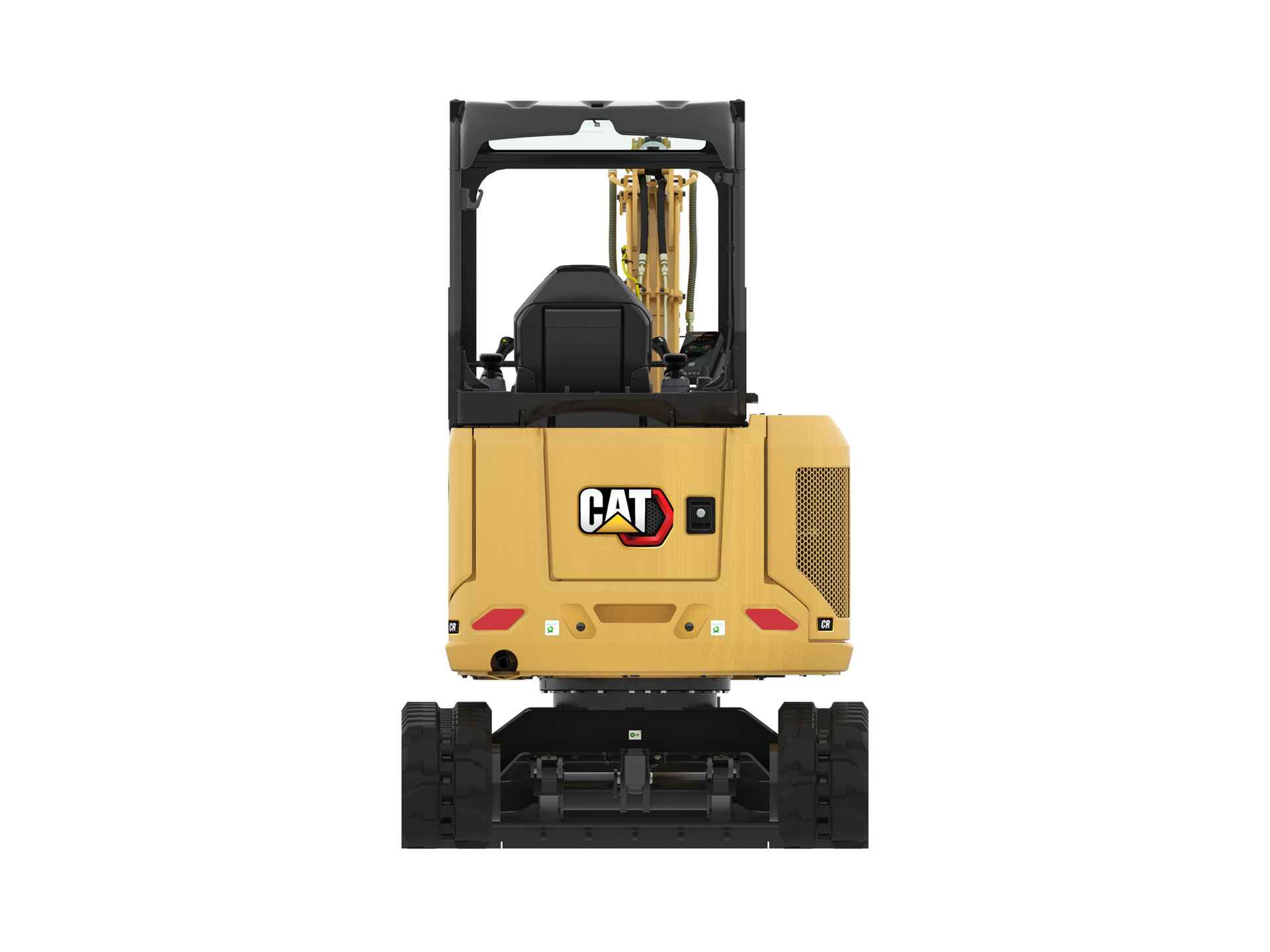

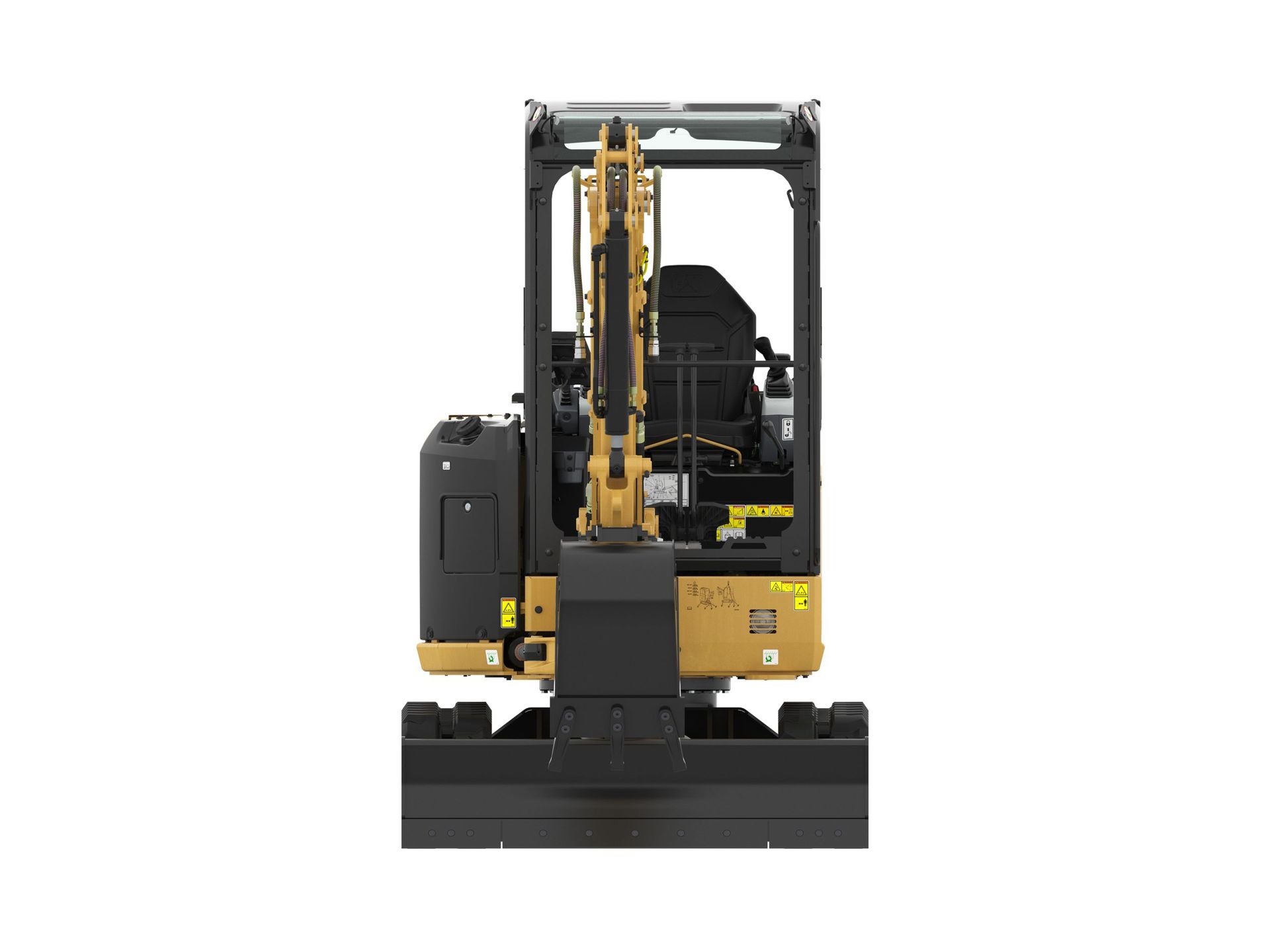

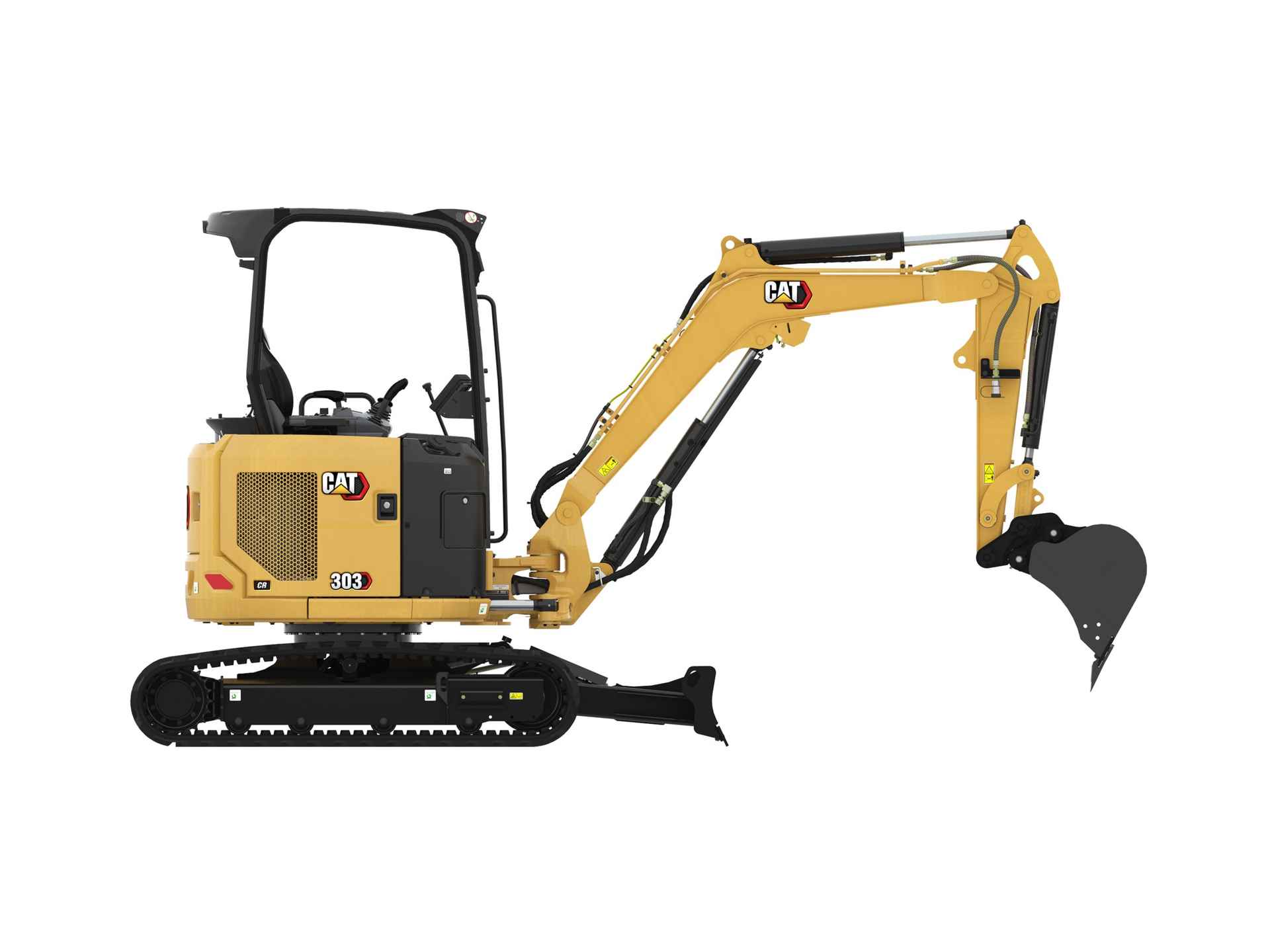

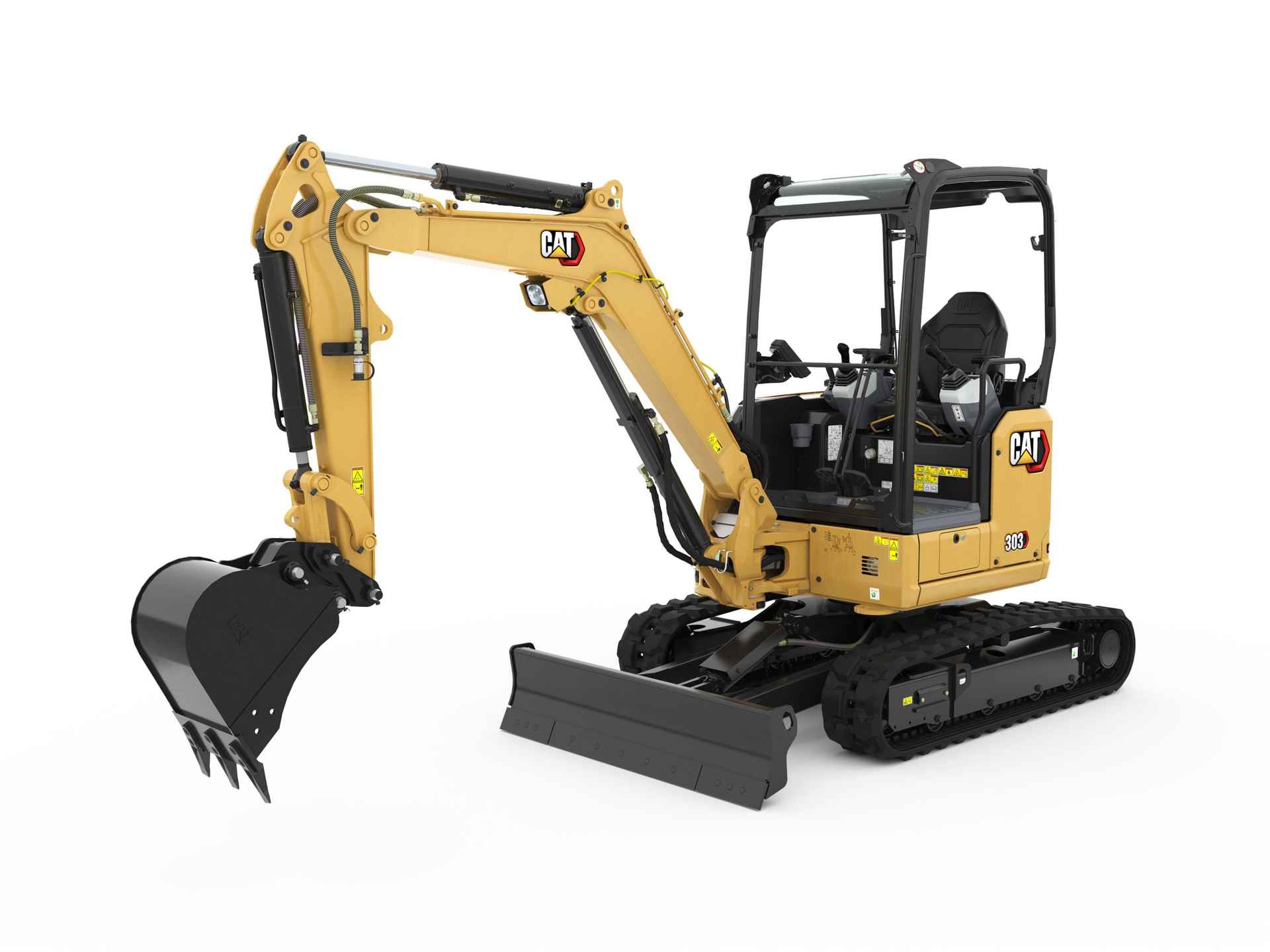

La Miniexcavadora 303 CR Cat® proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
INFORMACIÓN GENERAL
La Miniexcavadora 303 CR Cat® proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
- Giro de la cola con contrapeso890 mm
- Potencia neta17.6 kW
- Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC17.6 kW
- Calibre77 mm
- Carrera81 mm
- Cilindrada1.1 L
- Peso en orden de trabajo3545 kg
- Peso en orden de trabajo mínimo con techo*3025 kg
- Peso en orden de trabajo máximo con techo**3425 kg
- Peso en orden de trabajo mínimo con cabina*3140 kg
- Peso en orden de trabajo máximo con cabina**3545 kg
- UE: peso indicado en la placa CE con techo***3080 kg
- UE: peso indicado en la placa CE con cabina***3180 kg
- Cabina115 kg
- Contrapeso100 kg
- Contrapeso adicional250 kg
- Brazo largo25 kg
- Cadenas de acero125 kg
- Velocidad de desplazamiento: alta4.5 km/h
- Velocidad de desplazamiento: baja2.6 km/h
- Fuerza máxima de tracción: velocidad alta14.7 kN
- Fuerza máxima de tracción: velocidad baja31.4 kN
- Presión sobre el suelo: peso mínimo27.6 kPa
- Presión sobre el suelo: peso máximo32.3 kPa
- Sistema de enfriamiento4 L
- Aceite del motor4 L
- Tanque de combustible45 L
- Tanque hidráulico18 L
- Sistema hidráulico35 L
- Flujo de la bomba a 2.400 rpm100 L/min
- Presión de operación: equipo245 bar
- Presión de operación: desplazamiento245 bar
- Presión de operación: giro176 bar
- Circuito auxiliar: primario: flujo65 L/min
- Circuito auxiliar: primario: presión245 bar
- Circuito auxiliar: secundario: flujo25 L/min
- Circuito auxiliar: secundario: presión245 bar
- Fuerza de excavación: brazo: estándar16.6 kN
- Fuerza de excavación: brazo: largo14.8 kN
- Fuerza de excavación: cucharón28.4 kN
- Velocidad de giro de la máquina9 rpm
- Giro de la pluma a la izquierda75 °
- Giro de la pluma a la derecha50 °
- Ancho1550 mm
- Altura350 mm
- Profundidad de excavación2650 mm
- Pared vertical1820 mm
- Alcance máximo: a nivel del suelo4830 mm
- Alcance máximo4980 mm
- Altura máxima de excavación4510 mm
- Espacio libre máximo de descarga3170 mm
- Alcance de la pluma1750 mm
- Giro de la cola sin contrapeso775 mm
- Giro de la cola con contrapeso adicional890 mm
- Profundidad máxima de la hoja535 mm
- Altura máxima de la hoja385 mm
- Altura de la pluma: posición de embarque1600 mm
- Altura de embarque O/A2480 mm
- Altura del cojinete de giro570 mm
- Longitud del tren de rodaje O/A2070 mm
- Longitud total de embarque*4510 mm
- Giro de la pluma a la derecha870 mm
- Giro de la pluma a la izquierda640 mm
- Ancho de la zapata/correa de la cadena300 mm
- Longitud del brazo1260 mm
- Profundidad de excavación2950 mm
- Pared vertical2070 mm
- Alcance máximo: a nivel del suelo5110 mm
- Alcance máximo5240 mm
- Altura máxima de excavación4650 mm
- Espacio libre máximo de descarga3310 mm
- Alcance de la pluma1910 mm
- Giro de la cola sin contrapeso775 mm
- Profundidad máxima de la hoja535 mm
- Altura máxima de la hoja385 mm
- Altura de la pluma: posición de embarque1920 mm
- Altura de embarque O/A2480 mm
- Altura del cojinete de giro570 mm
- Longitud del tren de rodaje O/A2070 mm
- Longitud total de embarque*4560 mm
- Giro de la pluma a la derecha870 mm
- Giro de la pluma a la izquierda640 mm
- Ancho de la zapata/correa de la cadena300 mm
- Longitud del brazo1560 mm
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Ancho de la zapata de cadena1550 mm
- Giro de la cola845 mm
- Espacio libre sobre el suelo310 mm
- Giro de la cola845 mm
- Ancho de la cadena: expandido1550 mm
- Potencia bruta: SAE J1995:201418.4 kW
- Espacio libre sobre el suelo310 mm
- Circuito auxiliar: primario: flujo17 gal/min
- Giro de la cola con contrapeso35 pulg
- Flujo de la bomba a 2.400 rpm26 gal/min
- Circuito auxiliar: secundario: flujo7 gal/min
- Potencia neta23.6 hp
- Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC23.6 hp
- Calibre3 pulg
- Carrera3.2 pulg
- Cilindrada69 pulg³
- Peso en orden de trabajo7817 lb
- Peso en orden de trabajo mínimo con techo*6670 lb
- Peso en orden de trabajo máximo con techo**7552 lb
- Peso en orden de trabajo mínimo con cabina*6924 lb
- Peso en orden de trabajo máximo con cabina**7817 lb
- UE: peso indicado en la placa CE con techo***6791 lb
- UE: peso indicado en la placa CE con cabina***7012 lb
- Cabina254 lb
- Contrapeso221 lb
- Contrapeso adicional551 lb
- Brazo largo55 lb
- Cadenas de acero276 lb
- Velocidad de desplazamiento: alta2.8 milla/h
- Velocidad de desplazamiento: baja1.6 milla/h
- Fuerza máxima de tracción: velocidad alta3305 lbf
- Fuerza máxima de tracción: velocidad baja7059 lbf
- Presión sobre el suelo: peso mínimo4 lb/pulg²
- Presión sobre el suelo: peso máximo4.7 lb/pulg²
- Sistema de enfriamiento1.1 gal (EE.UU.)
- Aceite del motor1.1 gal (EE.UU.)
- Tanque de combustible11.9 gal (EE.UU.)
- Tanque hidráulico4.8 gal (EE.UU.)
- Sistema hidráulico9.2 gal (EE.UU.)
- Flujo de la bomba a 2.400 rpm26 gal EE.UU./min
- Presión de operación: equipo3553 lb/pulg²
- Presión de operación: desplazamiento3553 lb/pulg²
- Presión de operación: giro2553 lb/pulg²
- Circuito auxiliar: primario: flujo17 gal EE.UU./min
- Circuito auxiliar: primario: presión3553 lb/pulg²
- Circuito auxiliar: secundario: flujo7 gal EE.UU./min
- Circuito auxiliar: secundario: presión3553 lb/pulg²
- Fuerza de excavación: brazo: estándar3732 lbf
- Fuerza de excavación: brazo: largo3327 lbf
- Fuerza de excavación: cucharón6385 lbf
- Velocidad de giro de la máquina9 rpm
- Giro de la pluma a la izquierda75 °
- Giro de la pluma a la derecha50 °
- Ancho61 pulg
- Altura13.8 pulg
- Profundidad de excavación104.3 pulg
- Pared vertical71.7 pulg
- Alcance máximo: a nivel del suelo190.2 pulg
- Alcance máximo196.1 pulg
- Altura máxima de excavación177.6 pulg
- Espacio libre máximo de descarga124.8 pulg
- Alcance de la pluma68.9 pulg
- Giro de la cola sin contrapeso30.5 pulg
- Giro de la cola con contrapeso adicional35 pulg
- Profundidad máxima de la hoja21.1 pulg
- Altura máxima de la hoja15.2 pulg
- Altura de la pluma: posición de embarque63 pulg
- Altura de embarque O/A97.6 pulg
- Altura del cojinete de giro22.4 pulg
- Longitud del tren de rodaje O/A81.5 pulg
- Longitud total de embarque*177.6 pulg
- Giro de la pluma a la derecha34.3 pulg
- Giro de la pluma a la izquierda25.2 pulg
- Ancho de la zapata/correa de la cadena11.8 pulg
- Longitud del brazo49.6 pulg
- Profundidad de excavación116.1 pulg
- Pared vertical81.5 pulg
- Alcance máximo: a nivel del suelo201.2 pulg
- Alcance máximo206.3 pulg
- Altura máxima de excavación183.1 pulg
- Espacio libre máximo de descarga130.3 pulg
- Alcance de la pluma74.2 pulg
- Giro de la cola sin contrapeso30.5 pulg
- Profundidad máxima de la hoja21.1 pulg
- Altura máxima de la hoja15.2 pulg
- Altura de la pluma: posición de embarque75.6 pulg
- Altura de embarque O/A97.6 pulg
- Altura del cojinete de giro22.4 pulg
- Longitud del tren de rodaje O/A81.5 pulg
- Longitud total de embarque*179.5 pulg
- Giro de la pluma a la derecha34.3 pulg
- Giro de la pluma a la izquierda25.2 pulg
- Ancho de la zapata/correa de la cadena11.8 pulg
- Longitud del brazo61.4 pulg
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Ancho de la zapata de cadena61 pulg
- Giro de la cola33.3 pulg
- Espacio libre sobre el suelo12.2 pulg
- Giro de la cola33.3 pulg
- Ancho de la cadena: expandido61 pulg
- Potencia bruta: SAE J1995:201424.7 hp
- Espacio libre sobre el suelo12.2 pulg
- Modelo de motorC1.1 con turbocompresor
- EmisionesCumple con las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Stage V de la Unión Europea.
- Nota
La potencia neta está probada según las normas ISO 9249 y 80/1269/EEC.
- Nota (1)* El peso mínimo se basa en cadenas fijas de caucho, operador, tanque de combustible lleno, brazo estándar, hoja, cucharón y sin contrapeso adicional.
- Nota (2)** El peso máximo se basa en cadenas de acero, operador, tanque de combustible lleno, brazo largo, hoja, cucharón y contrapeso adicional.
- Nota (3)***El peso indicado en la placa CE se basa en la configuración más común en la UE. Incluye operador de 75kg (165lb) y tanque de combustible lleno y se excluye el cucharón.
- Rendimiento en pendientes: máximo30 grados
- TipoSistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable
- Nota
* El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja.
- Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure)ISO 12117-2:2008
- Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure)ISO 12117:1997
- Protector superiorISO 10262:1998 Nivel I
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
- Nota
Directiva de la Unión Europea "2000/14/CE"
- Nota (2)La potencia neta publicada es la potencia disponible en el volante cuando el motor está a velocidad nominal y corriente nominal cuando el motor está instalado con el ventilador configurada en fábrica, el sistema de admisión de aire, el sistema de escape y el alternador con un carga de alternador mínima.
