ESPECIFICACIONES
Giro de la cola con contrapeso37.8 pulg
Flujo de la bomba a 2.400 rpm26 gal/min
Circuito auxiliar: primario: flujo18 gal/min
Giro de la cola con contrapeso37.8 pulg
INFORMACIÓN GENERAL

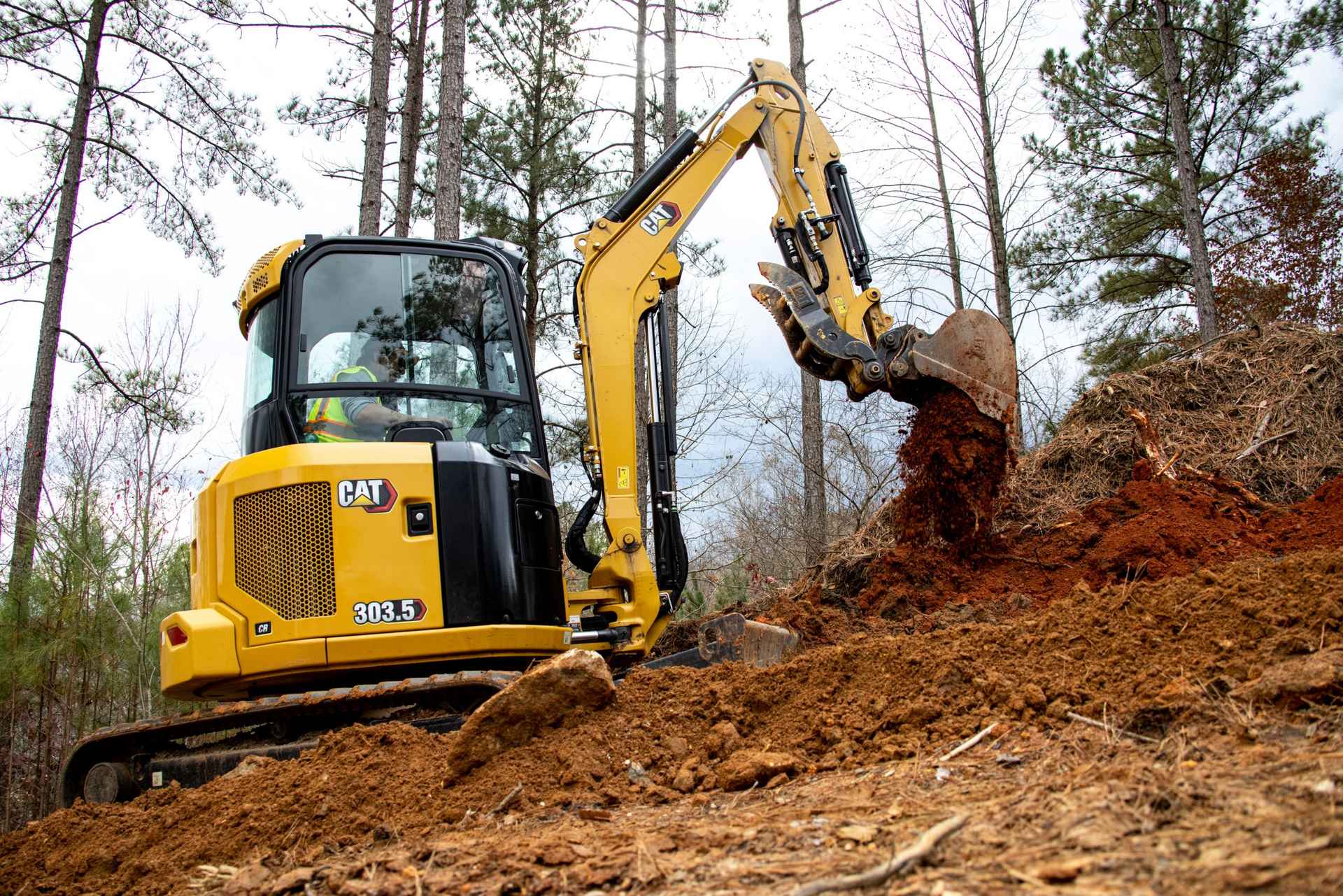

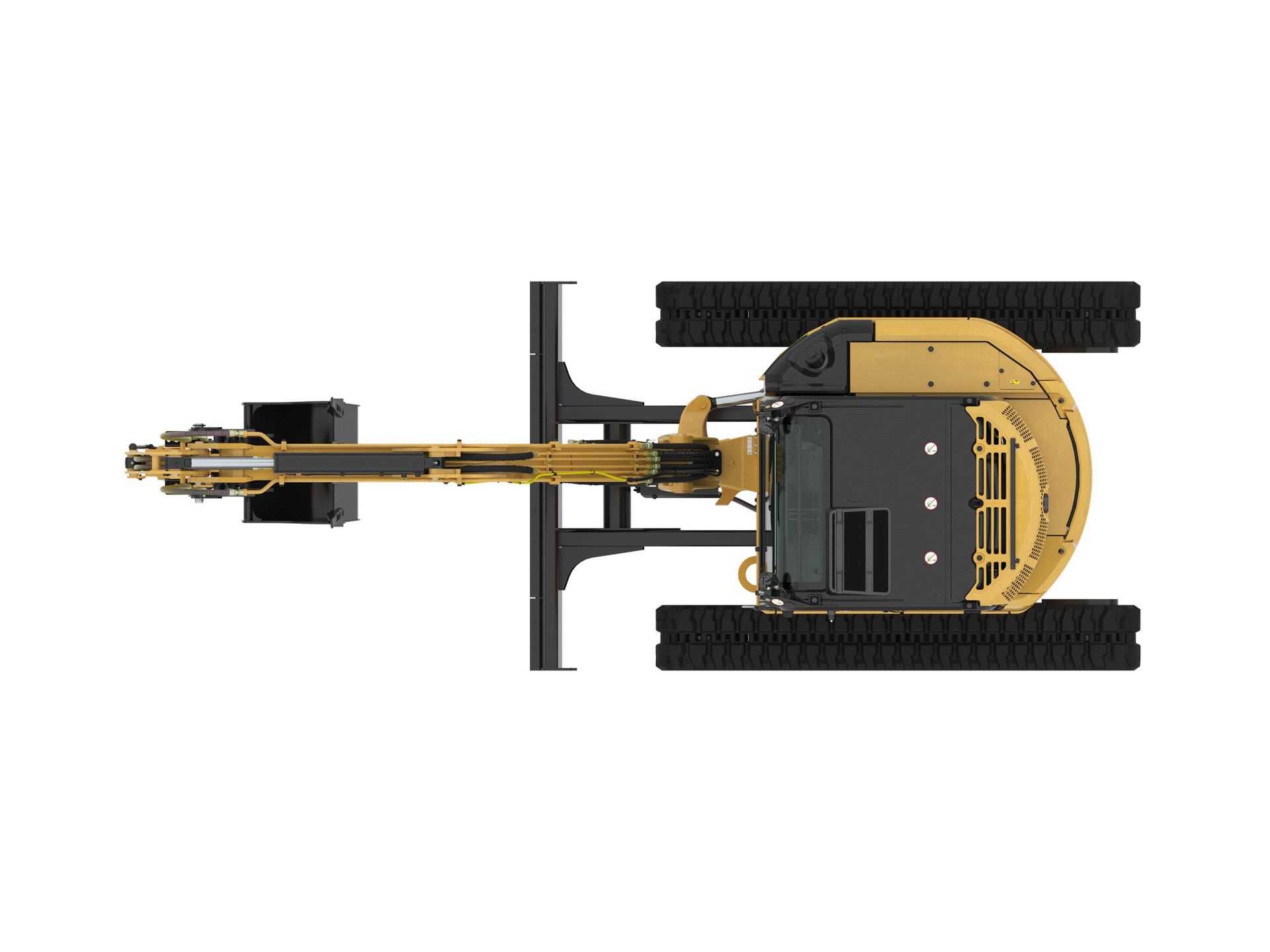

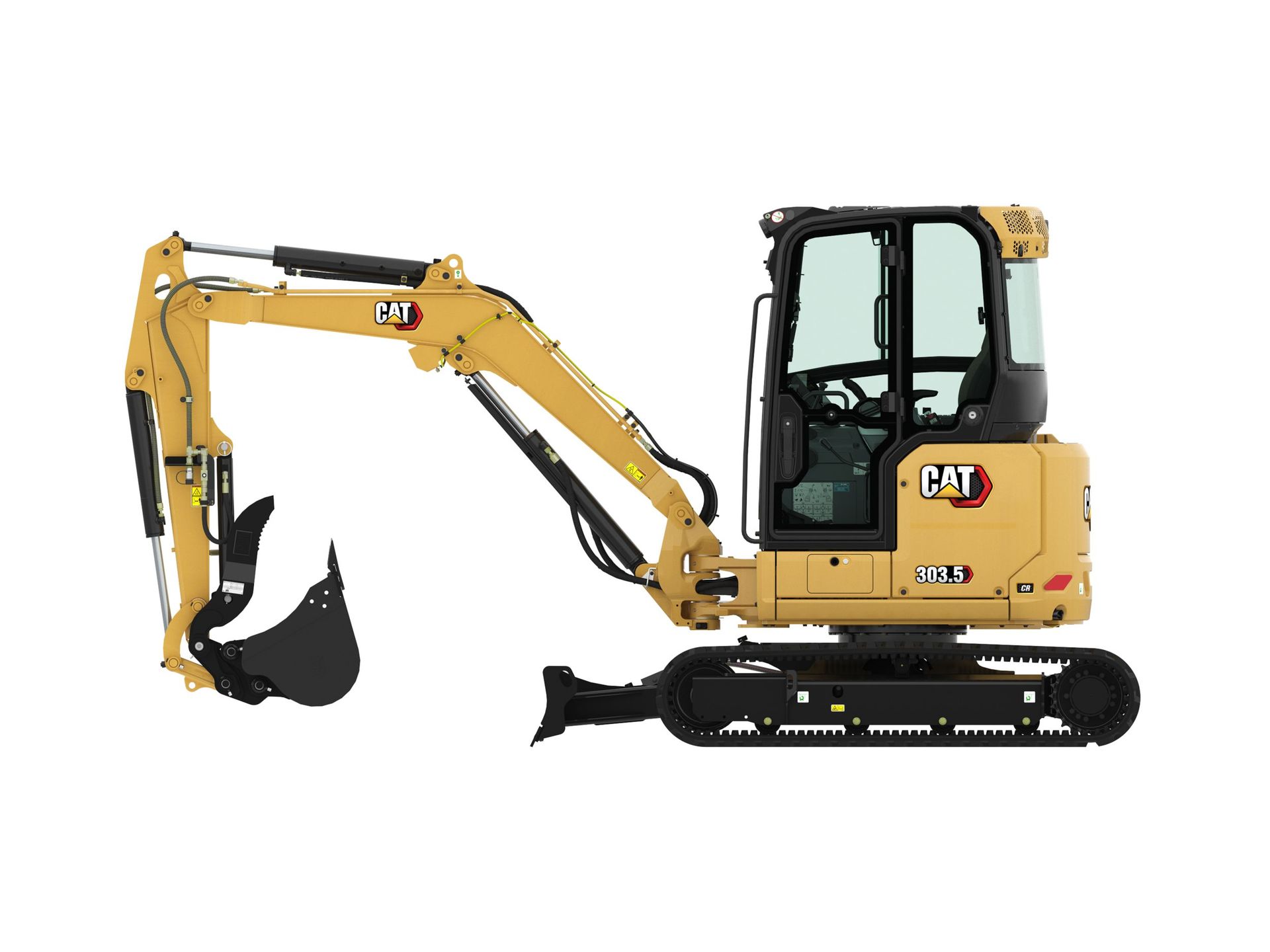

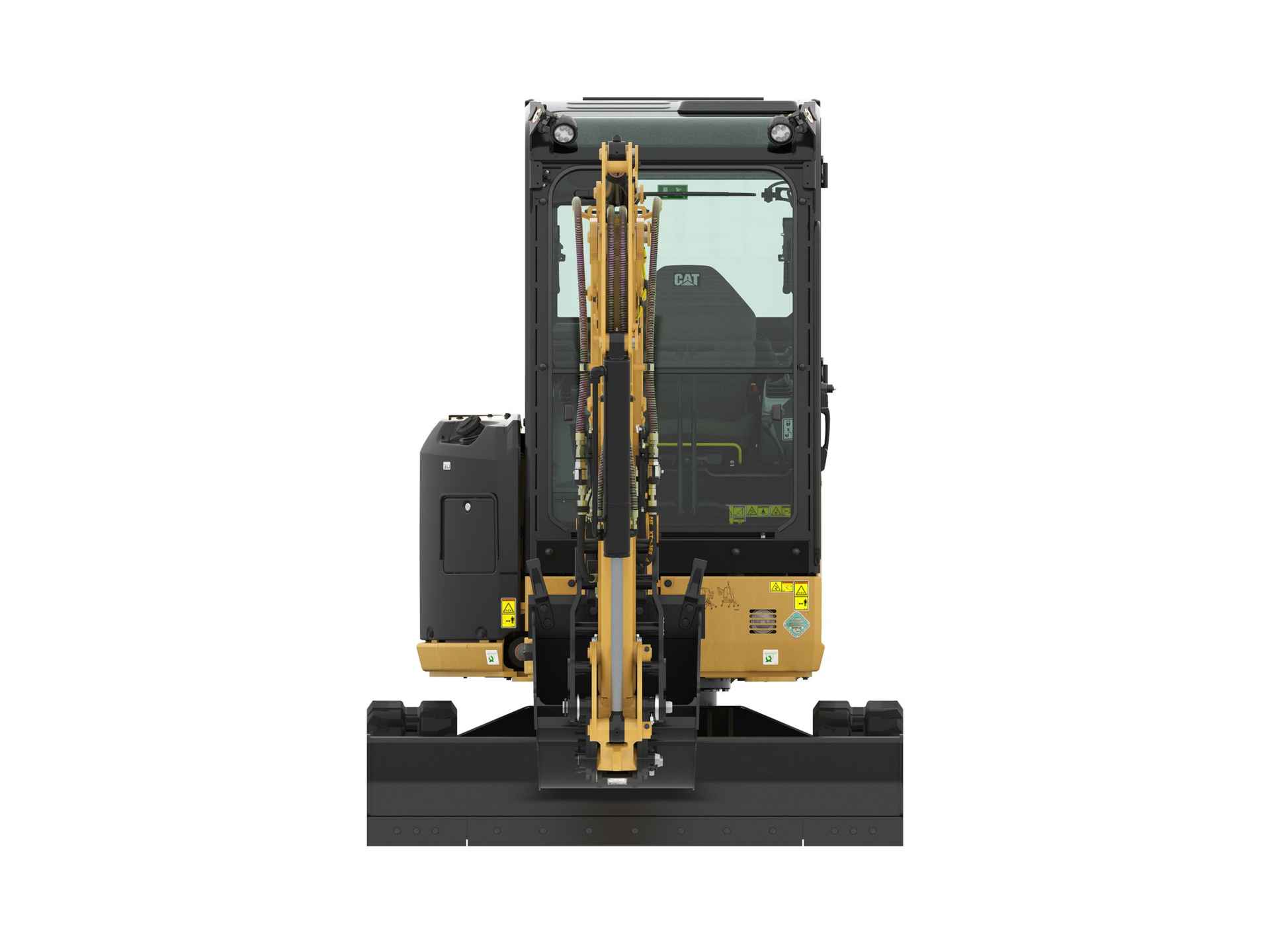

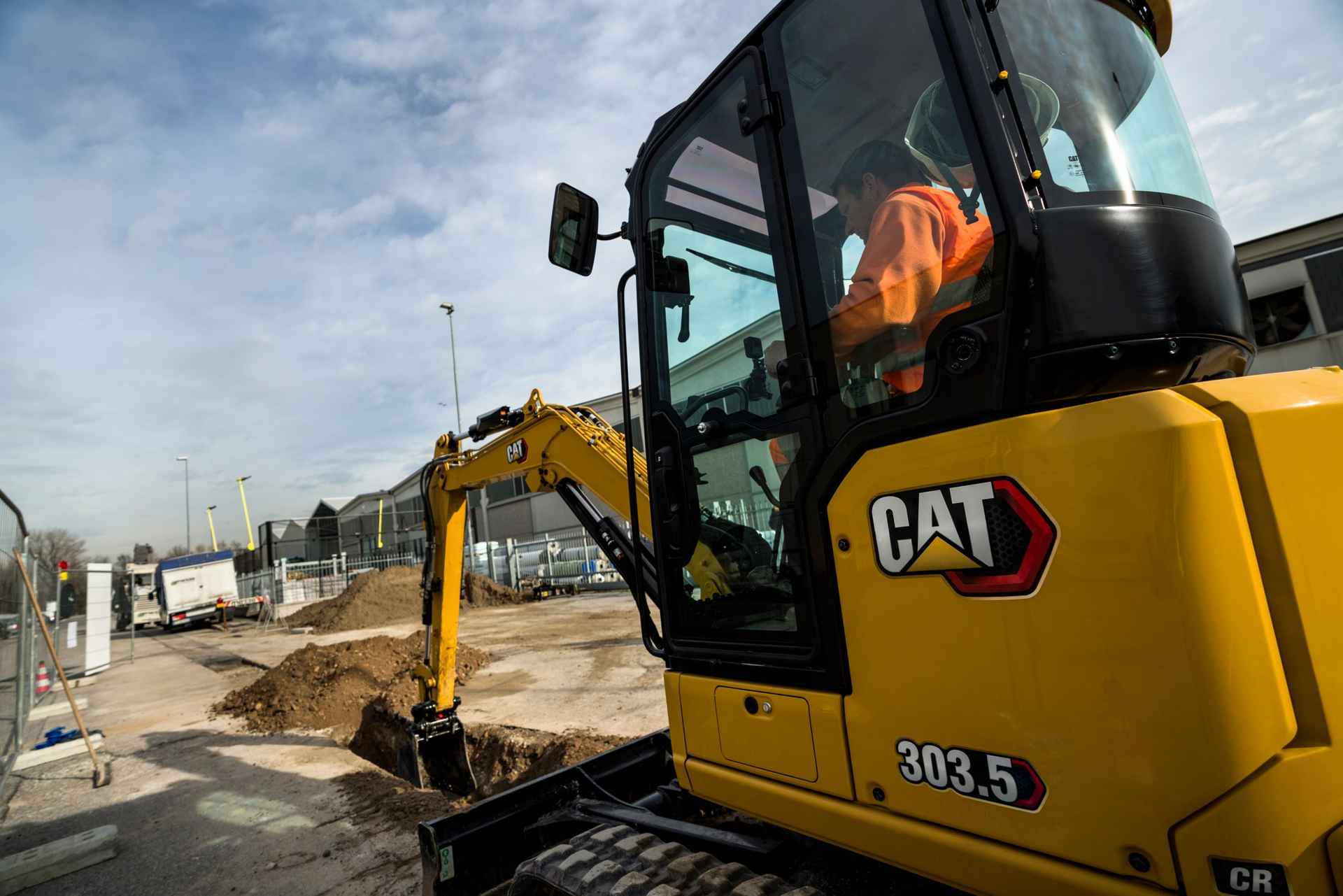

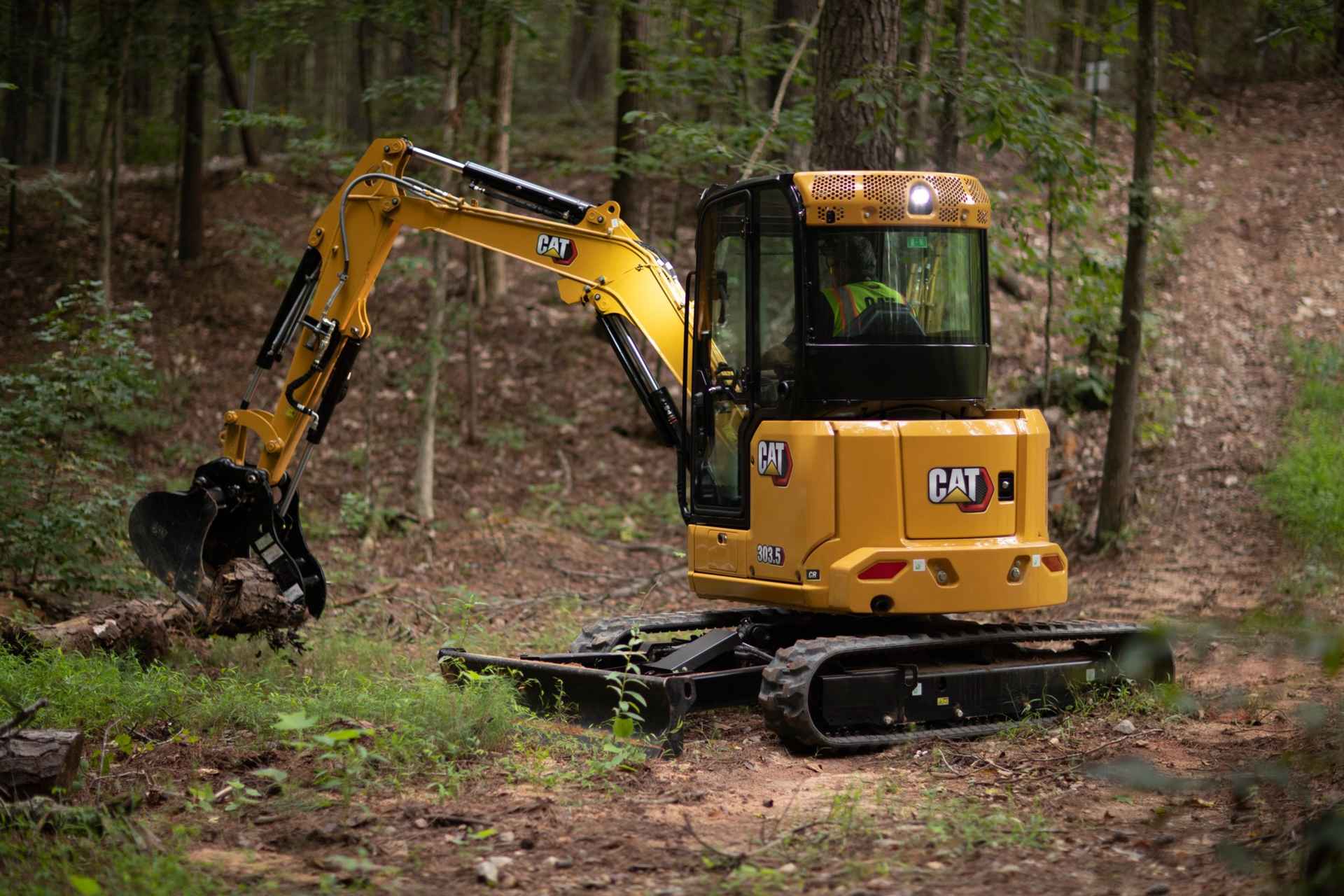

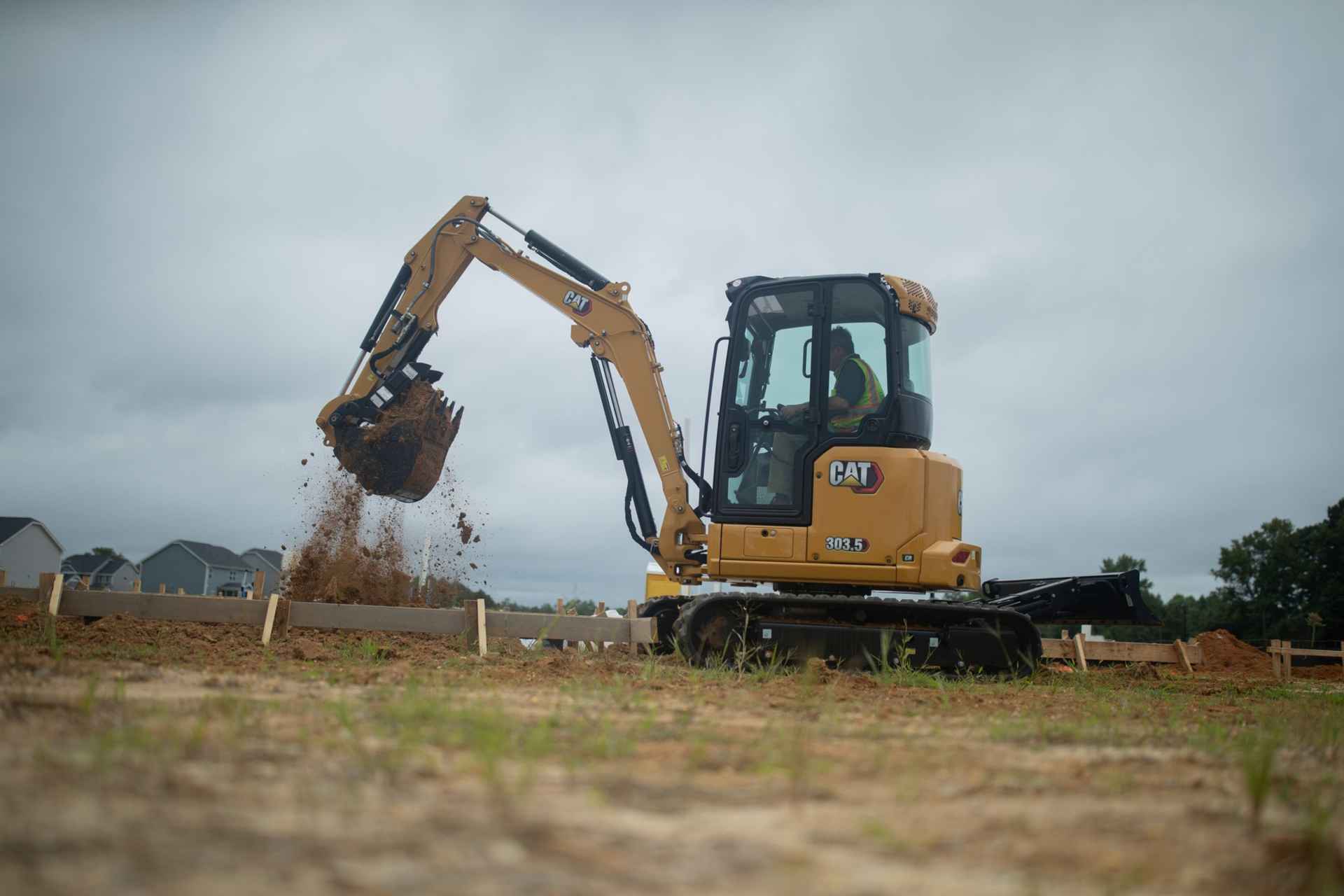

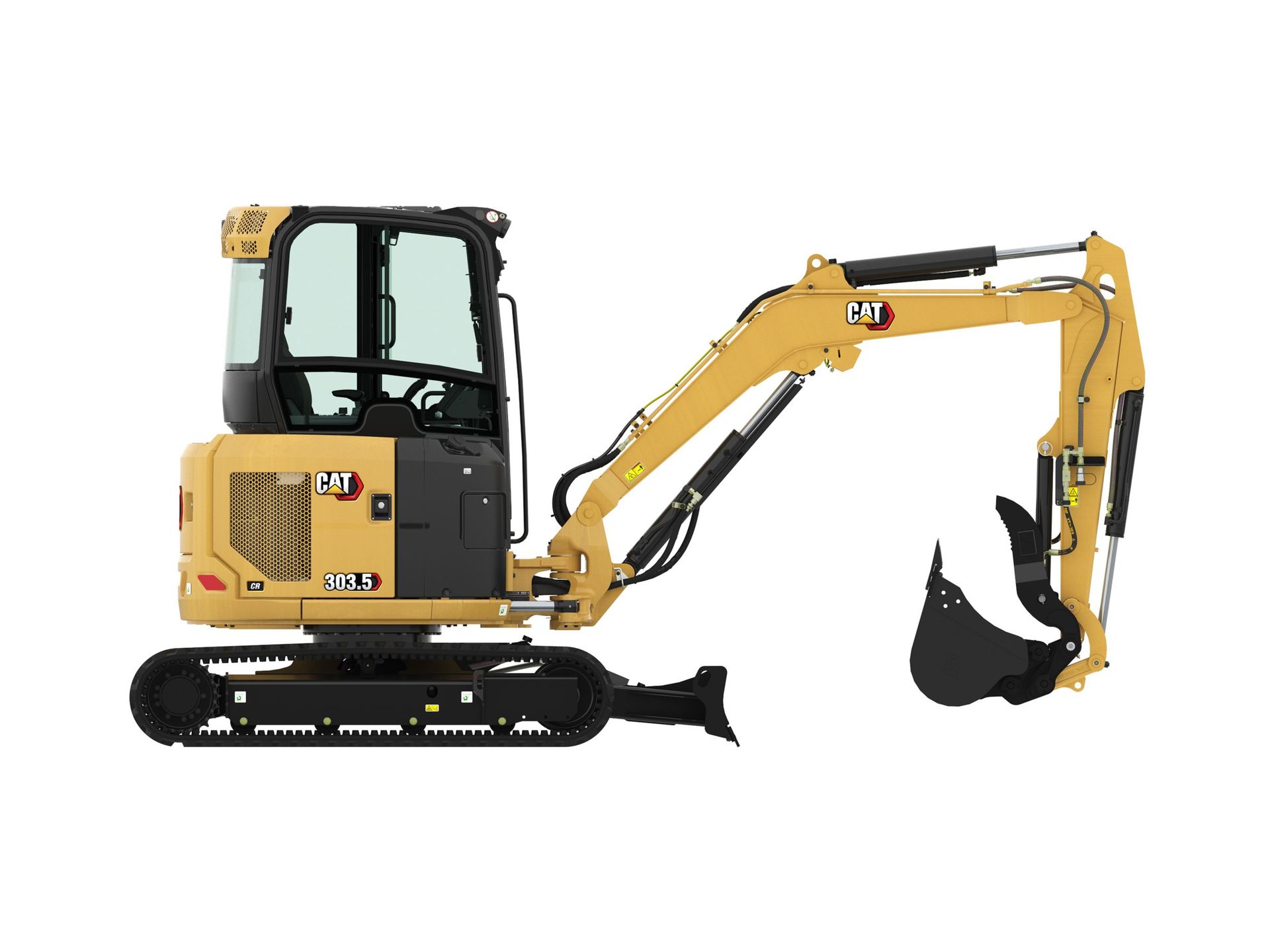

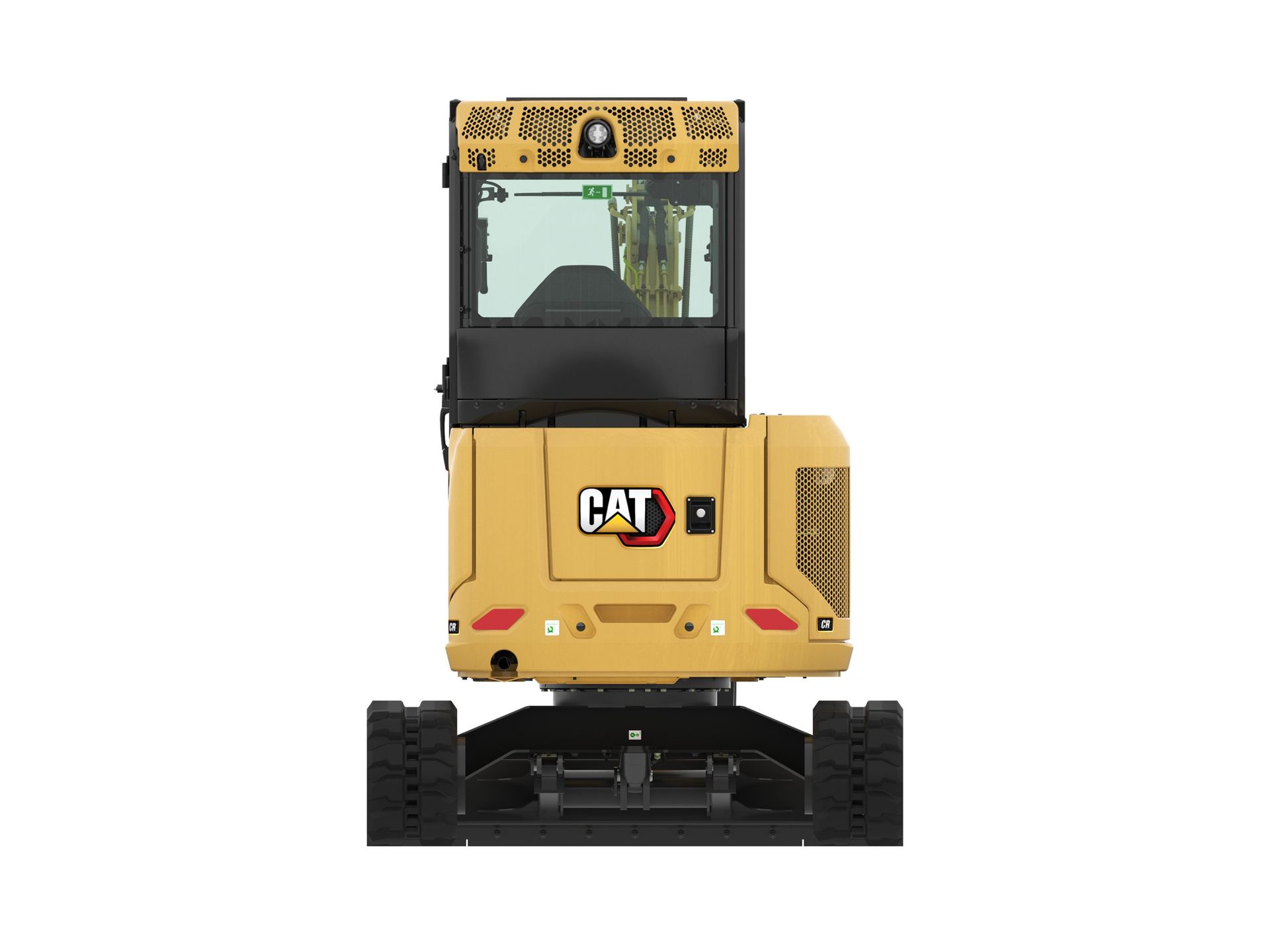

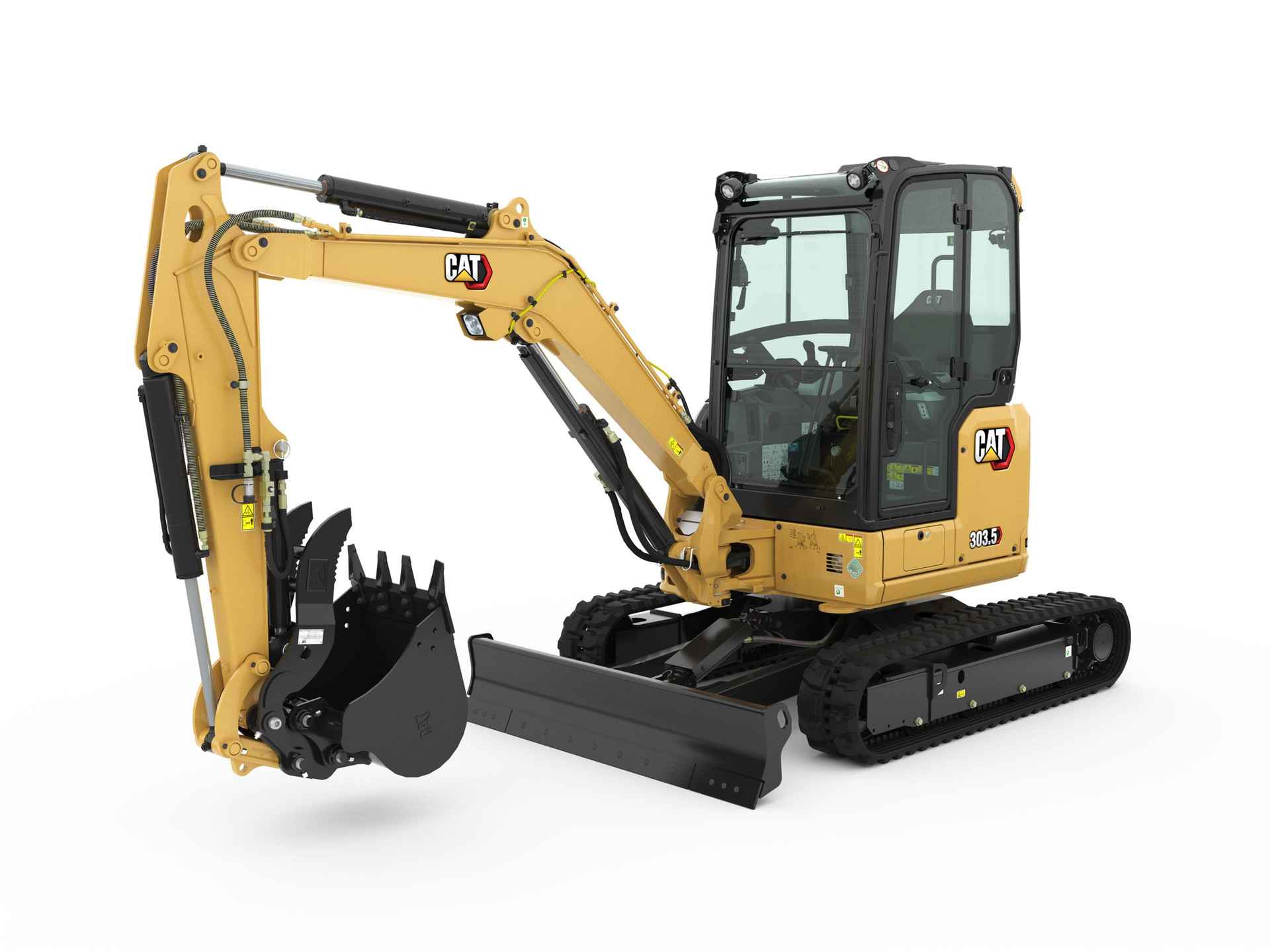

La Miniexcavadora Cat® 303.5 CR proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
INFORMACIÓN GENERAL
La Miniexcavadora Cat® 303.5 CR proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
- Giro de la cola con contrapeso960 mm
- Giro de la cola con contrapeso960 mm
- Giro de la cola con contrapeso adicional1005 mm
- Giro de la cola con contrapeso adicional1005 mm
- Potencia neta17.6 kW
- Potencia neta nominal a 2.200 rpm, Tier 4 final de la EPA de EE.UU./Stage V de la UE, ISO 9249/EEC 80/126917.6 kW
- Calibre84 mm
- Carrera100 mm
- Cilindrada1.7 L
- Peso en orden de trabajo4190 kg
- Peso en orden de trabajo mínimo con techo*3480 kg
- Peso en orden de trabajo máximo con techo**4050 kg
- Peso en orden de trabajo mínimo con cabina*3620 kg
- Peso en orden de trabajo máximo con cabina**4190 kg
- UE: peso indicado en la placa CE con techo***3530 kg
- UE: peso indicado en la placa CE con cabina***3630 kg
- Cabina140 kg
- Contrapeso100 kg
- Contrapeso adicional250 kg
- Brazo largo20 kg
- Cadenas de acero130 kg
- Hoja orientable160 kg
- Velocidad de desplazamiento: alta4.5 km/h
- Velocidad de desplazamiento: baja2.6 km/h
- Fuerza máxima de tracción: velocidad alta16.9 kN
- Fuerza máxima de tracción: velocidad baja31 kN
- Presión sobre el suelo: peso mínimo29.6 kPa
- Presión sobre el suelo: peso máximo35.7 kPa
- Sistema de enfriamiento7 L
- Aceite del motor6 L
- Tanque de combustible45 L
- Tanque hidráulico20 L
- Sistema hidráulico45 L
- Flujo de la bomba a 2.400 rpm100 L/min
- Presión de operación: equipo245 bar
- Presión de operación: desplazamiento245 bar
- Presión de operación: giro181 bar
- Circuito auxiliar: primario: flujo70 L/min
- Circuito auxiliar: primario: presión245 bar
- Circuito auxiliar: secundario: flujo25 L/min
- Circuito auxiliar: secundario: presión245 bar
- Fuerza de excavación: brazo: estándar18.9 kN
- Fuerza de excavación: brazo: largo16.9 kN
- Fuerza de excavación: cucharón33 kN
- Velocidad de giro de la máquina9 rpm
- Giro de la pluma a la izquierda75 °
- Giro de la pluma a la derecha50 °
- Ancho1780 mm
- Altura350 mm
- Profundidad de excavación2810 mm
- Pared vertical2250 mm
- Alcance máximo: a nivel del suelo5130 mm
- Alcance máximo5270 mm
- Altura máxima de excavación4920 mm
- Espacio libre máximo de descarga3490 mm
- Alcance de la pluma1760 mm
- Giro de la cola sin contrapeso890 mm
- Giro de la cola con contrapeso adicional1005 mm
- Profundidad máxima de la hoja535 mm
- Altura máxima de la hoja385 mm
- Altura de la pluma: posición de embarque1520 mm
- Altura de embarque O/A2480 mm
- Altura del cojinete de giro565 mm
- Longitud del tren de rodaje O/A2220 mm
- Longitud total de embarque*4800 mm
- Giro de la pluma a la derecha870 mm
- Giro de la pluma a la izquierda640 mm
- Ancho de la zapata/correa de la cadena300 mm
- Longitud del brazo1260 mm
- Profundidad de excavación3110 mm
- Pared vertical2390 mm
- Alcance máximo: a nivel del suelo5380 mm
- Alcance máximo5510 mm
- Altura máxima de excavación5020 mm
- Espacio libre máximo de descarga3600 mm
- Alcance de la pluma1860 mm
- Giro de la cola sin contrapeso890 mm
- Profundidad máxima de la hoja535 mm
- Altura máxima de la hoja385 mm
- Altura de la pluma: posición de embarque1750 mm
- Altura de embarque O/A2480 mm
- Altura del cojinete de giro565 mm
- Longitud del tren de rodaje O/A2220 mm
- Longitud total de embarque*4850 mm
- Giro de la pluma a la derecha870 mm
- Giro de la pluma a la izquierda25.2 °
- Ancho de la zapata/correa de la cadena300 mm
- Longitud del brazo1560 mm
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Espacio libre sobre el suelo310 mm
- Ancho de cadena O/A1780 mm
- Potencia bruta a 2.400 rpm: SAE J199518.4 kW
- Espacio libre sobre el suelo310 mm
- Giro de la cola con contrapeso37.8 pulg
- Flujo de la bomba a 2.400 rpm26 gal/min
- Circuito auxiliar: primario: flujo18 gal/min
- Giro de la cola con contrapeso37.8 pulg
- Circuito auxiliar: secundario: flujo7 gal/min
- Giro de la cola con contrapeso adicional39.6 pulg
- Giro de la cola con contrapeso adicional39.6 pulg
- Potencia neta23.6 hp
- Potencia neta nominal a 2.200 rpm, Tier 4 final de la EPA de EE.UU./Stage V de la UE, ISO 9249/EEC 80/126923.6 hp
- Calibre3.3 pulg
- Carrera3.9 pulg
- Cilindrada104 pulg³
- Peso en orden de trabajo9239 lb
- Peso en orden de trabajo mínimo con techo*7673 lb
- Peso en orden de trabajo máximo con techo**8930 lb
- Peso en orden de trabajo mínimo con cabina*7982 lb
- Peso en orden de trabajo máximo con cabina**9239 lb
- UE: peso indicado en la placa CE con techo***7784 lb
- UE: peso indicado en la placa CE con cabina***8004 lb
- Cabina309 lb
- Contrapeso221 lb
- Contrapeso adicional551 lb
- Brazo largo44 lb
- Cadenas de acero287 lb
- Hoja orientable353 lb
- Velocidad de desplazamiento: alta2.8 milla/h
- Velocidad de desplazamiento: baja1.6 milla/h
- Fuerza máxima de tracción: velocidad alta3799 lbf
- Fuerza máxima de tracción: velocidad baja6969 lbf
- Presión sobre el suelo: peso mínimo4.3 lb/pulg²
- Presión sobre el suelo: peso máximo5.2 lb/pulg²
- Sistema de enfriamiento1.8 gal (EE.UU.)
- Aceite del motor1.6 gal (EE.UU.)
- Tanque de combustible11.9 gal (EE.UU.)
- Tanque hidráulico5.3 gal (EE.UU.)
- Sistema hidráulico11.9 gal (EE.UU.)
- Flujo de la bomba a 2.400 rpm26 gal EE.UU./min
- Presión de operación: equipo3553 lb/pulg²
- Presión de operación: desplazamiento3553 lb/pulg²
- Presión de operación: giro2625 lb/pulg²
- Circuito auxiliar: primario: flujo18 gal EE.UU./min
- Circuito auxiliar: primario: presión3553 lb/pulg²
- Circuito auxiliar: secundario: flujo7 gal EE.UU./min
- Circuito auxiliar: secundario: presión3553 lb/pulg²
- Fuerza de excavación: brazo: estándar4249 lbf
- Fuerza de excavación: brazo: largo3799 lbf
- Fuerza de excavación: cucharón7419 lbf
- Velocidad de giro de la máquina9 rpm
- Giro de la pluma a la izquierda75 °
- Giro de la pluma a la derecha50 °
- Ancho70.1 pulg
- Altura13.8 pulg
- Profundidad de excavación110.6 pulg
- Pared vertical88.6 pulg
- Alcance máximo: a nivel del suelo202 pulg
- Alcance máximo207.5 pulg
- Altura máxima de excavación193.7 pulg
- Espacio libre máximo de descarga137.4 pulg
- Alcance de la pluma69.3 pulg
- Giro de la cola sin contrapeso35 pulg
- Giro de la cola con contrapeso adicional39.6 pulg
- Profundidad máxima de la hoja21.1 pulg
- Altura máxima de la hoja15.2 pulg
- Altura de la pluma: posición de embarque59.8 pulg
- Altura de embarque O/A97.6 pulg
- Altura del cojinete de giro22.2 pulg
- Longitud del tren de rodaje O/A87.4 pulg
- Longitud total de embarque*189 pulg
- Giro de la pluma a la derecha34.3 °
- Giro de la pluma a la izquierda25.2 °
- Ancho de la zapata/correa de la cadena11.8 pulg
- Longitud del brazo49.6 pulg
- Profundidad de excavación122.4 pulg
- Pared vertical94.1 pulg
- Alcance máximo: a nivel del suelo211.8 pulg
- Alcance máximo216.9 pulg
- Altura máxima de excavación197.6 pulg
- Espacio libre máximo de descarga141.7 pulg
- Alcance de la pluma73.2 pulg
- Giro de la cola sin contrapeso35 pulg
- Profundidad máxima de la hoja21.1 pulg
- Altura máxima de la hoja15.2 pulg
- Altura de la pluma: posición de embarque68.9 pulg
- Altura de embarque O/A97.6 pulg
- Altura del cojinete de giro22.2 pulg
- Longitud del tren de rodaje O/A87.4 pulg
- Longitud total de embarque*190.9 pulg
- Giro de la pluma a la derecha34.3 °
- Giro de la pluma a la izquierda640 mm
- Ancho de la zapata/correa de la cadena11.8 pulg
- Longitud del brazo61.4 pulg
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Espacio libre sobre el suelo12.2 pulg
- Ancho de cadena O/A70.1 pulg
- Potencia bruta a 2.400 rpm: SAE J199524.7 hp
- Espacio libre sobre el suelo12.2 pulg
- Modelo de motorC1.7
- EmisionesCumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE.
- Nota
La potencia neta está probada según las normas ISO 9249 y 80/1269/EEC.
- Nota (1)* El peso mínimo se basa en cadenas fijas de caucho, operador, tanque de combustible lleno, brazo estándar, hoja, cucharón y sin contrapeso adicional.
- Nota (2)** El peso máximo se basa en cadenas de acero, operador, tanque de combustible lleno, brazo largo, hoja, cucharón y contrapeso adicional.
- Nota (3)***El peso indicado en la placa CE se basa en la configuración más común en la UE. Incluye operador de 75kg (165lb) y tanque de combustible lleno y se excluye el cucharón.
- Rendimiento en pendientes: máximo30 grados
- TipoSistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable
- Nota
* El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja.
- Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure)ISO 12117-2:2008
- Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure)ISO 12117:1997
- Protector superiorISO 10262:1998 Nivel I
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
- Nota
Directiva de la Unión Europea "2000/14/CE"
- Facilidad de reciclaje95%
- Nota (2)La potencia neta publicada es la potencia disponible en el volante cuando el motor está a velocidad nominal y corriente nominal cuando el motor está instalado con el ventilador configurada en fábrica, el sistema de admisión de aire, el sistema de escape y el alternador con un carga de alternador mínima.
