ESPECIFICACIONES
Potencia bruta: SAE J1995:20141025 hp
Potencia neta - SAE J1349:2011916 hp
Calibre5.7 pulg
Carrera6.4 pulg
INFORMACIÓN GENERAL

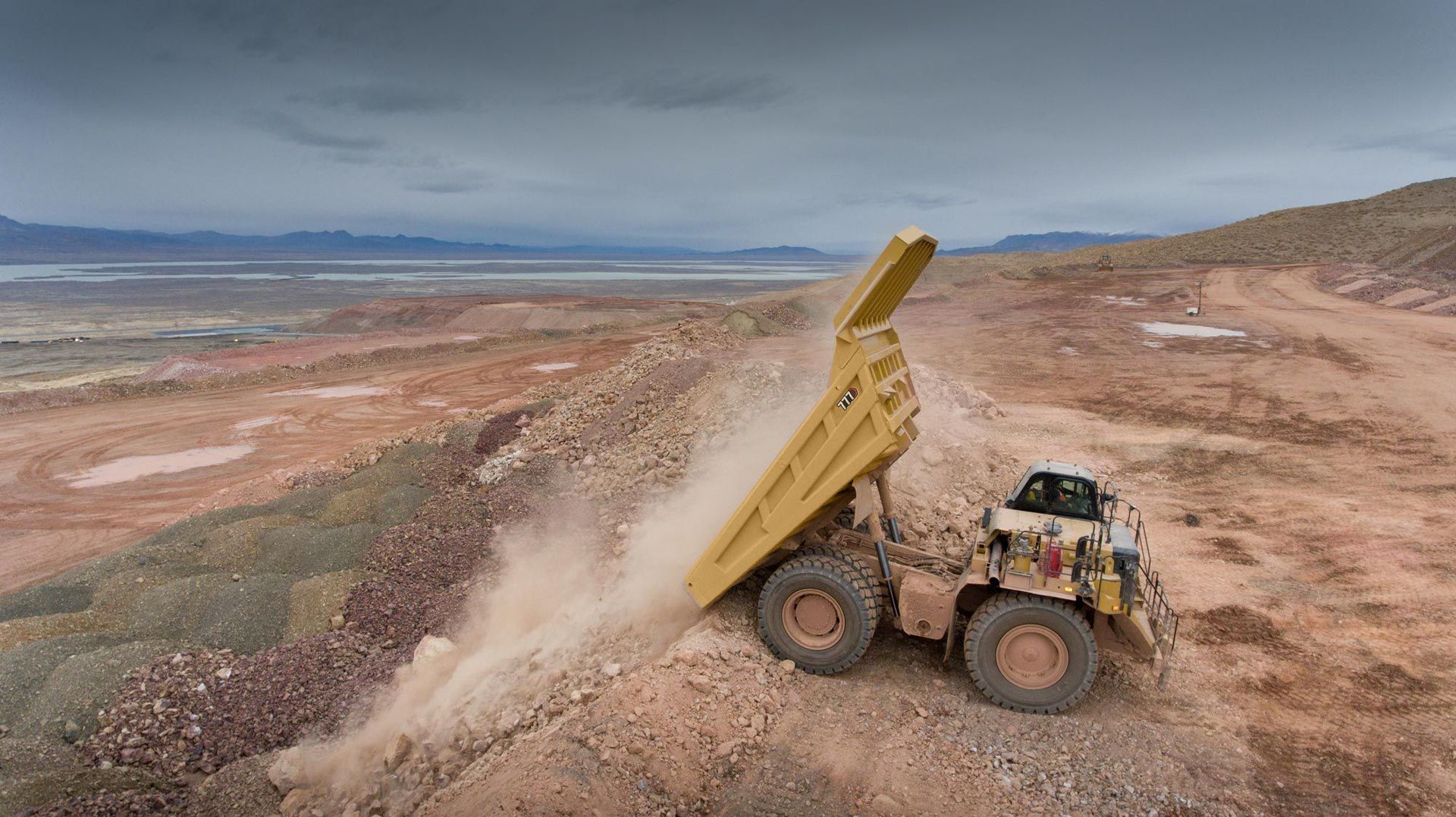

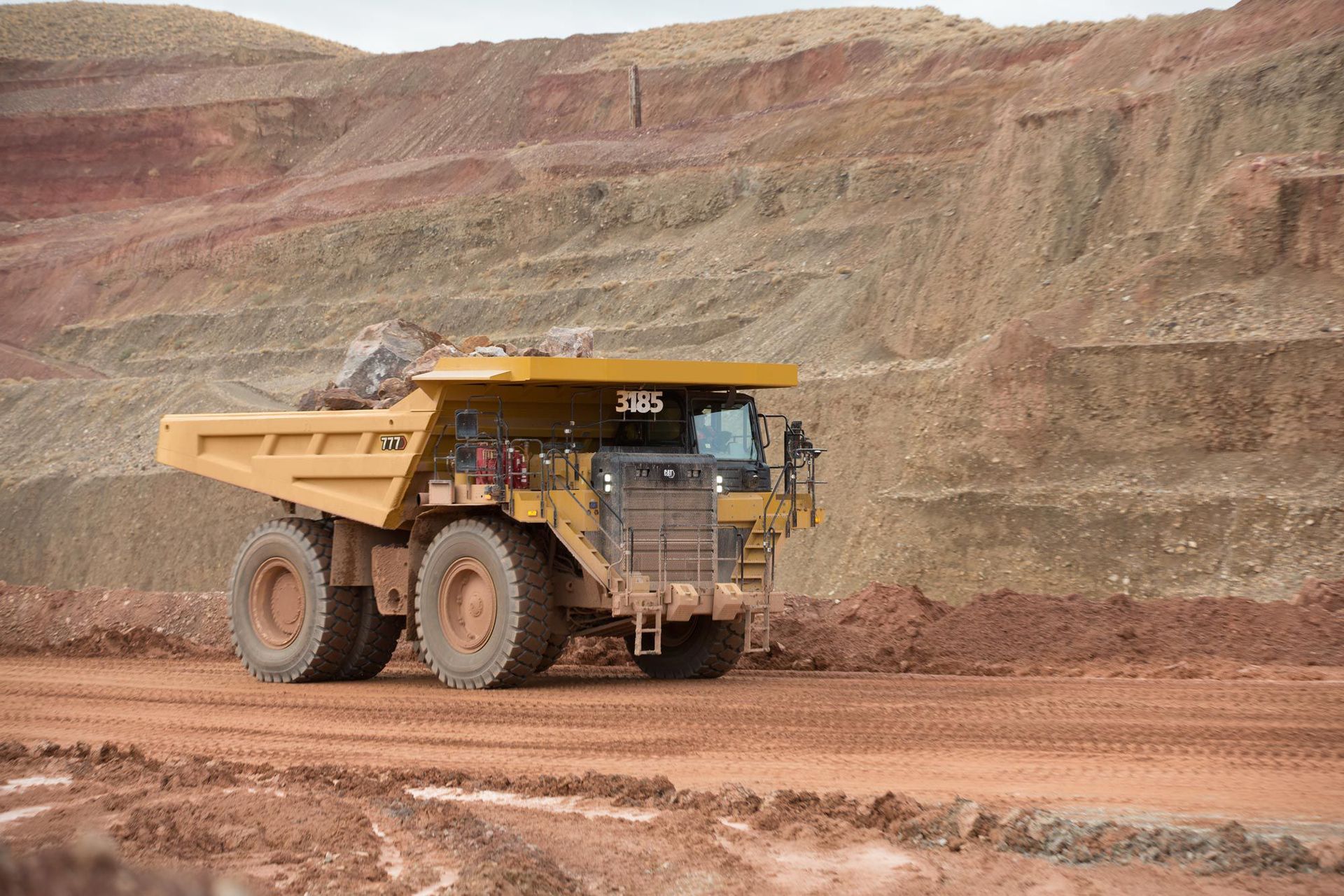

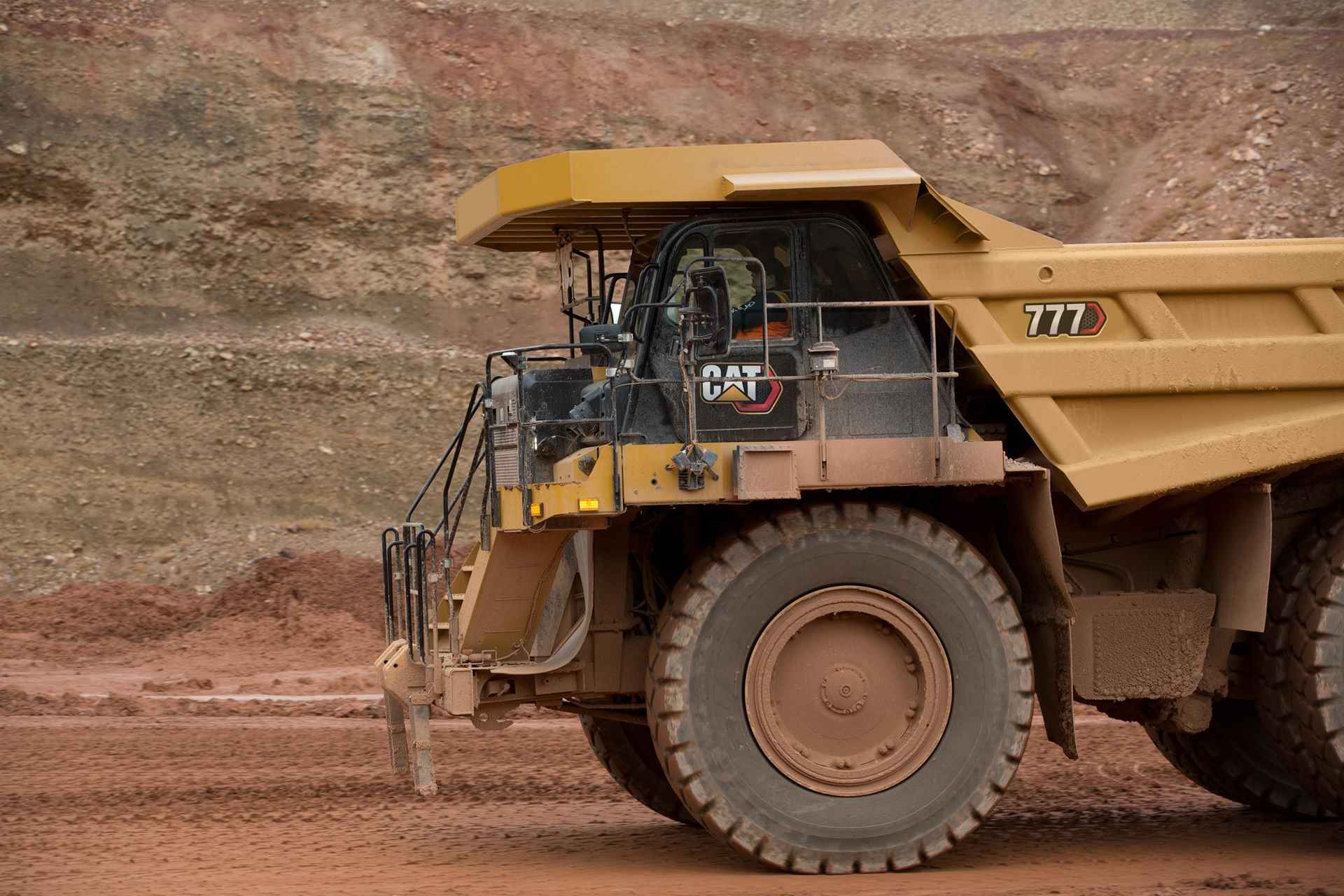

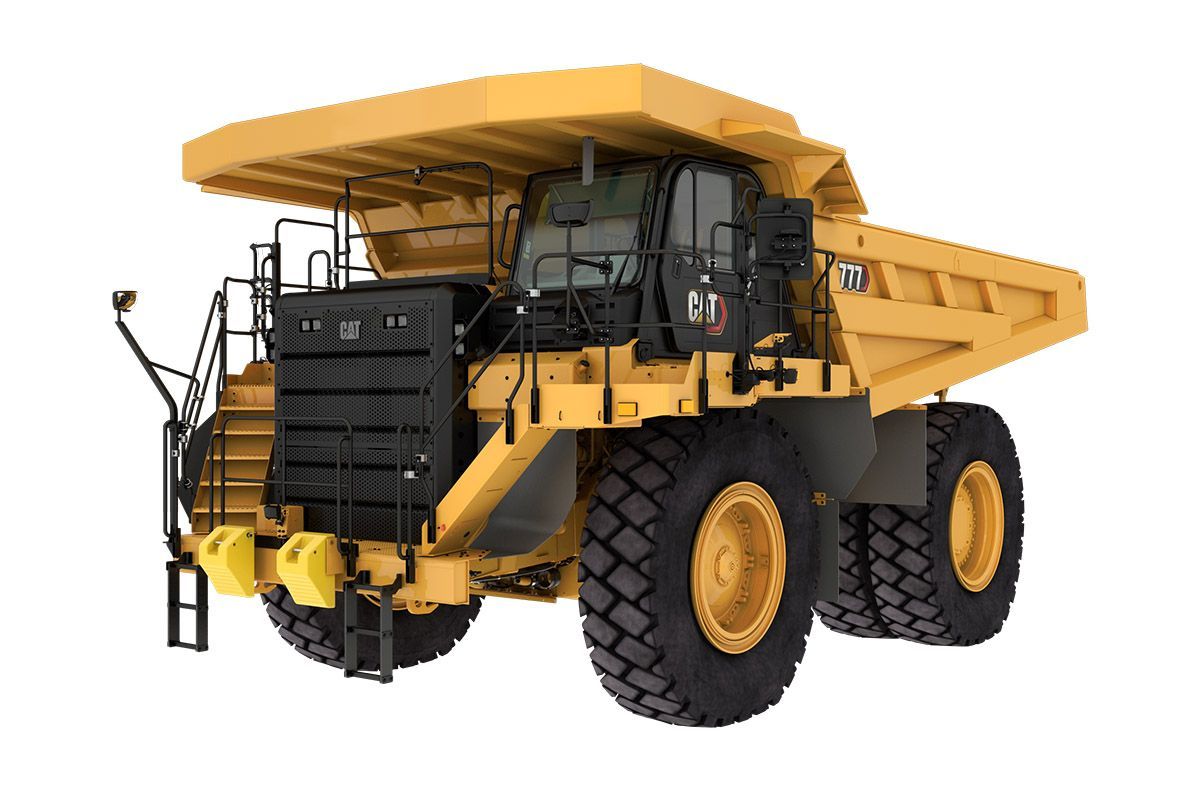

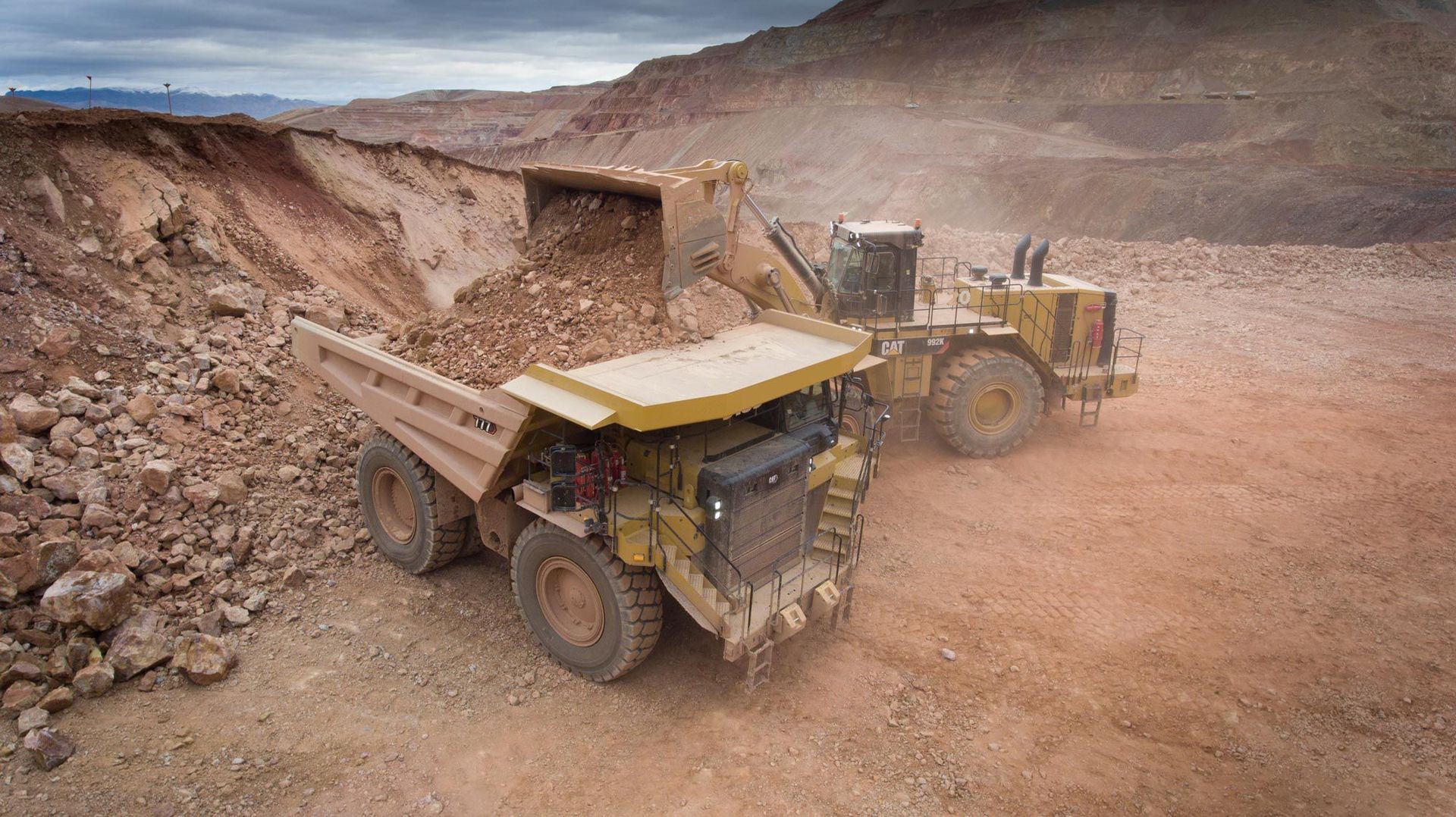

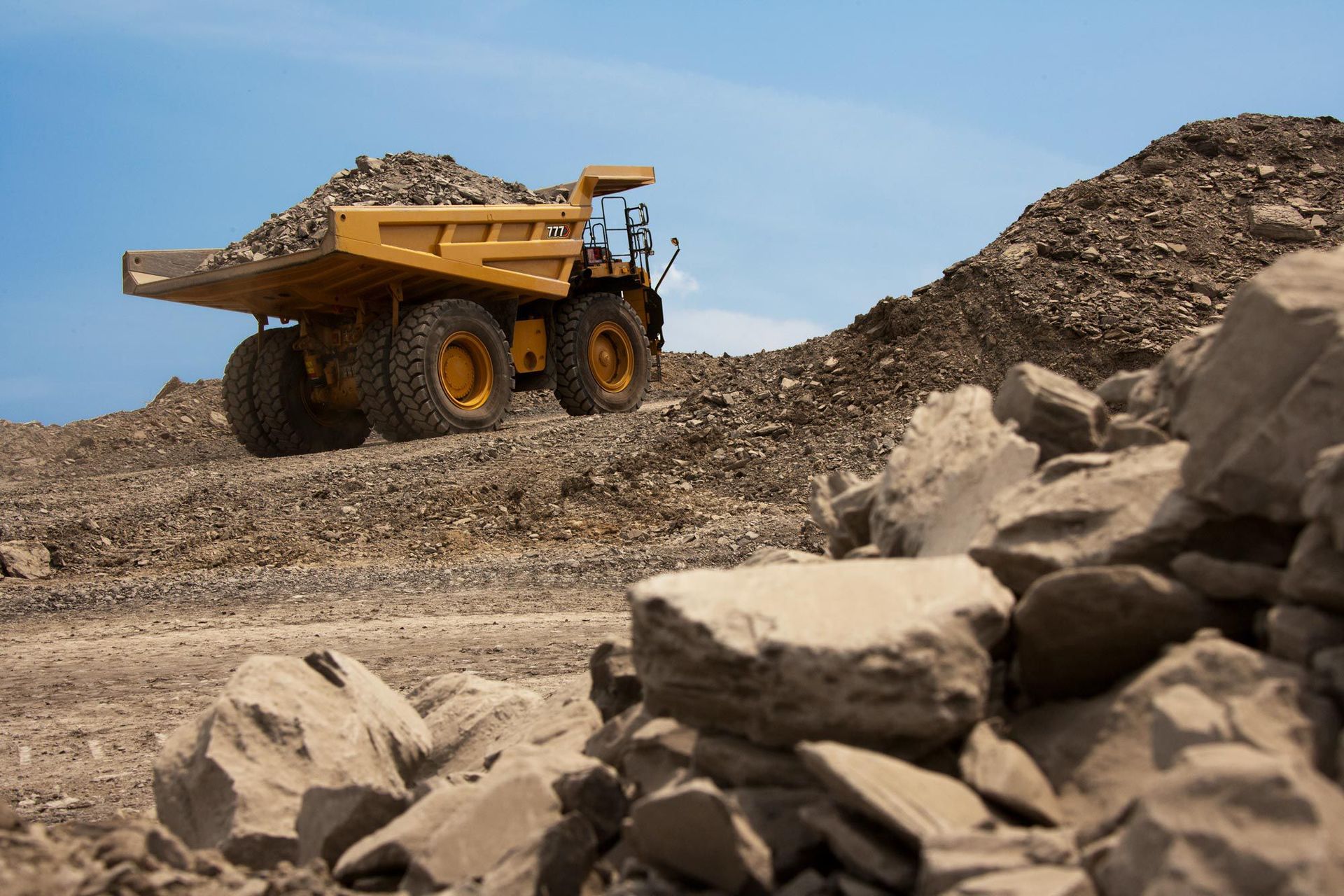

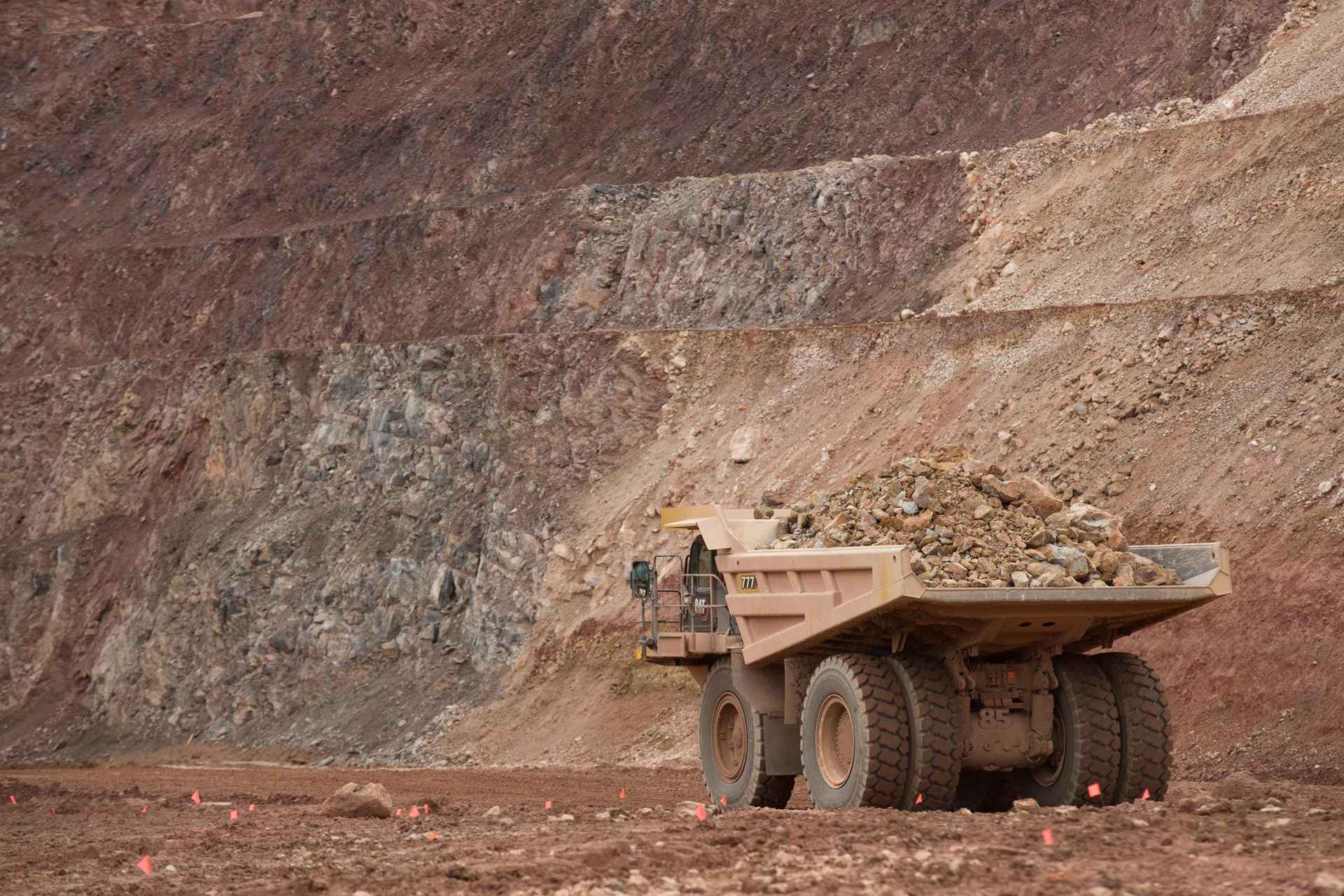

El Cat® 777 está diseñado para ser el camión mecánico de 100 toneladas más eficiente de la industria. Gracias a sus comentarios, diseñamos y fabricamos un camión confiable, duradero y económico, que ofrece comodidad, seguridad y control a los operadores. Con un sistema de acceso mejorado y diseñado para reducir al mínimo los resbalones y las caídas, este camión proporciona un apoyo firme y estabilidad cuando se enfrenta a condiciones que no son perfectas.
INFORMACIÓN GENERAL
El Cat® 777 está diseñado para ser el camión mecánico de 100 toneladas más eficiente de la industria. Gracias a sus comentarios, diseñamos y fabricamos un camión confiable, duradero y económico, que ofrece comodidad, seguridad y control a los operadores. Con un sistema de acceso mejorado y diseñado para reducir al mínimo los resbalones y las caídas, este camión proporciona un apoyo firme y estabilidad cuando se enfrenta a condiciones que no son perfectas.
- Potencia bruta: SAE J1995:2014765 kW
- Potencia neta - SAE J1349:2011683 kW
- Calibre145 mm
- Carrera162 mm
- Cilindrada32.1 L
- Par máximo: velocidad1200 rpm
- Velocidad del motor1800 rpm
- Potencia del motor: ISO 14396:2002752 kW
- Peso bruto objetivo de la máquina164654 kg
- Carga útil de objetivo (100 %)91.7 t
- Velocidad máxima con carga65.9 km/h
- Carga útil de trabajo máxima (110 %)100.9 t
- Carga útil máxima permitida (120 %)*110.1 t
- Capacidad de la caja (SAE2:1)63.5 m³
- Avance: 110.7 km/h
- Avance: 214.6 km/h
- Avance: 319.2 km/h
- Avance: 426.7 km/h
- Avance: 536.2 km/h
- Avance: 648.6 km/h
- Avance: 765.9 km/h
- Retroceso12.1 km/h
- Superficie de freno: delantera40846 cm²
- Superficie de freno: trasera102116 cm²
- Flujo de la bomba: velocidad alta en vacío458 L/min
- Ajuste de la válvula de alivio: levantada18950 kPa
- Ajuste de válvula de alivio: bajada3450 kPa
- Tiempo de levantamiento de la caja: velocidad alta en vacío15 s
- Tiempo de bajada de la caja: posición libre13 s
- Tiempo de bajada de la caja: velocidad alta en vacío13 s
- A ras41.9 m³
- Colmada (SAE 2:1)*60.1 m³
- Eje delantero: vacío42 %
- Eje delantero: con carga33 %
- Eje trasero: vacío58 %
- Eje trasero: con carga67 %
- Eje trasero: oscilación5.4 °
- Carrera del cilindro delantero sin carga/con carga74.7 mm
- Carrera del cilindro trasero sin carga/con carga66 mm
- Tanque de combustible (1)1136 L
- Tanque de combustible (2)1325 L
- Sistema de enfriamiento231 L
- Cárter109 L
- Diferenciales227 L
- Mando final: cada uno76 L
- Sistema de dirección: incluye tanque53.6 L
- Sistema de frenos/dispositivo de levantamiento444 L
- Convertidor de par: sistema de la transmisión138.5 L
- Diámetro de giro: delantero25.3 m
- Ángulo de dirección30.5 °
- Diámetro del espacio libre del radio de giro28.4 m
- A ras43.1 m³
- Colmada (SAE 2:1)*64.1 m³
- SAE 2:1 para usarse con densidades de material de 1.160 kg/m3 (1.950 lb/yd3)89.3 m³
- SAE 2:1 para usarse con densidades de material de 1.040 a 1.160 kg/m3 (1.750 a 1.950 lb/yd3)106 m³
- SAE 2:1 para usarse con densidades de material de 950 a 1.040 kg/m3 (1.600 a 1.750 lb/yd3)110 m³
- SAE 2:1 para usarse con densidades de material más bajas que 950 kg/m3 (1.600 lb/yd3)125.9 m³
- Potencia bruta: SAE J1995:20141025 hp
- Potencia neta - SAE J1349:2011916 hp
- Calibre5.7 pulg
- Carrera6.4 pulg
- Cilindrada1959 pulg³
- Par máximo: velocidad1200 rpm
- Velocidad del motor1800 rpm
- Potencia del motor: ISO 14396:20021008 hp
- Peso bruto objetivo de la máquina363000 lb
- Carga útil de objetivo (100 %)101.1 ton (EE.UU.)
- Velocidad máxima con carga40.9 milla/h
- Carga útil de trabajo máxima (110 %)111.2 ton (EE.UU.)
- Carga útil máxima permitida (120 %)*121.3 ton (EE.UU.)
- Capacidad de la caja (SAE2:1)83.1 yd³
- Avance: 16.6 milla/h
- Avance: 29.1 milla/h
- Avance: 311.9 milla/h
- Avance: 416.6 milla/h
- Avance: 522.5 milla/h
- Avance: 630.2 milla/h
- Avance: 740.9 milla/h
- Retroceso7.5 milla/h
- Superficie de freno: delantera6331 pulg²
- Superficie de freno: trasera15828 pulg²
- Flujo de la bomba: velocidad alta en vacío120.9 gal/min
- Ajuste de la válvula de alivio: levantada2750 lb/pulg²
- Ajuste de válvula de alivio: bajada500 lb/pulg²
- Tiempo de levantamiento de la caja: velocidad alta en vacío15 s
- Tiempo de bajada de la caja: posición libre13 s
- Tiempo de bajada de la caja: velocidad alta en vacío13 s
- A ras54.8 yd³
- Colmada (SAE 2:1)*78.6 yd³
- Eje delantero: vacío42 %
- Eje delantero: con carga33 %
- Eje trasero: vacío58 %
- Eje trasero: con carga67 %
- Eje trasero: oscilación5.4 °
- Carrera del cilindro delantero sin carga/con carga2.9 pulg
- Carrera del cilindro trasero sin carga/con carga2.5 pulg
- Tanque de combustible (1)300 gal (EE.UU.)
- Tanque de combustible (2)350 gal (EE.UU.)
- Sistema de enfriamiento61 gal (EE.UU.)
- Cárter28.7 gal (EE.UU.)
- Diferenciales59.9 gal (EE.UU.)
- Mando final: cada uno20 gal (EE.UU.)
- Sistema de dirección: incluye tanque14.1 gal (EE.UU.)
- Sistema de frenos/dispositivo de levantamiento117 gal (EE.UU.)
- Convertidor de par: sistema de la transmisión36.5 gal (EE.UU.)
- Diámetro de giro: delantero83 pie
- Ángulo de dirección30.5 °
- Diámetro del espacio libre del radio de giro93 pie
- A ras56.3 yd³
- Colmada (SAE 2:1)*83.8 yd³
- SAE 2:1 para usarse con densidades de material de 1.160 kg/m3 (1.950 lb/yd3)116.8 yd³
- SAE 2:1 para usarse con densidades de material de 1.040 a 1.160 kg/m3 (1.750 a 1.950 lb/yd3)139 yd³
- SAE 2:1 para usarse con densidades de material de 950 a 1.040 kg/m3 (1.600 a 1.750 lb/yd3)144 yd³
- SAE 2:1 para usarse con densidades de material más bajas que 950 kg/m3 (1.600 lb/yd3)164.6 yd³
- Modelo de motorCat® C32B
- Cilindros12
- Reserva de par netaTier 4: 39 %. Tier 2: 37 %
- Nota (1)Las clasificaciones de potencia se aplican a 1.800 rpm cuando se prueban según las condiciones indicadas para la norma especificada.
- Nota (2)Clasificaciones basadas en las condiciones de aire estándar según la norma SAE J1995 a 25 °C (77 °F) y 100 kPa (29,61 Hg) de presión barométrica. La potencia está basada en el combustible que tiene una gravedad API de 35 a 16° C (60° F) y un LHV de 42.780 kJ/kg (18.390 BTU/lb) cuando se utiliza el motor a 30° C (86° F).
- Nota (3)Disponible como normas de emisiones equivalentes a Tier 4 Final/Stage V, equivalentes a Tier 3/Stage IIIA, o equivalentes a Tier 2/Stage II.
- Nota (4)Cumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 3 o Tier 2 de la EPA de EE.UU.
- Nota (1)Capacidad con caja X de piso plano con revestimiento.
- Nota (2)* Consulte la política de carga útil 10/10/20 de Caterpillar para obtener información sobre las limitaciones del peso bruto máximo de la máquina.
- Nota
Velocidades máximas de desplazamiento con neumáticos 27.00R49 (E4) estándar.
- Relación diferencial2.736:1
- Relación planetaria7.0:1
- Relación de reducción total19.1576:1
- Normas de los frenosISO 3450-2011
- Nota (1)Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
- Nota (2)* ISO 6483:1980
- Neumático estándar27.00R49 (E4)
- Nota (1)En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 777, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción.
- Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados.
- Normas de ROPSLa estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) para la cabina que ofrece Caterpillar cumple los criterios ISO 3471:2008 ROPS.
- Normas de FOPSLa estructura de protección contra la caída de objetos (FOPS, Falling Objects Protective Structure) cumple con las normas ISO 3449:2005 Level II FOPS.
- Normas de ruido (1)El nivel de presión acústica equivalente (Leq) para el operador es de 73 dB(A) cuando se utiliza la norma SAE J1166 FEB2008 para medir el valor en una cabina cerrada. Este es el nivel de exposición al ruido durante un ciclo de trabajo. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La prueba se llevó a cabo con las puertas y las ventanas de la cabina cerradas.
- Normas de ruido (2)El nivel de presión acústica exterior para la máquina estándar, medido a una distancia de 15 m (49') de acuerdo con los procedimientos de prueba especificados en la norma SAE J88:2008, con la máquina operando a una marcha intermedia, es de 83 dB(A).
- Normas de ruido (3)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- Normas de direcciónISO 5010:2007
- Nota (1)Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
- Nota (2)* ISO 6483:1980
