ESPECIFICACIONES
Potencia bruta: SAE J19951450 hp
Calibre6.7 pulg
Carrera8.4 pulg
Cilindrada3573.6 pulg³
INFORMACIÓN GENERAL

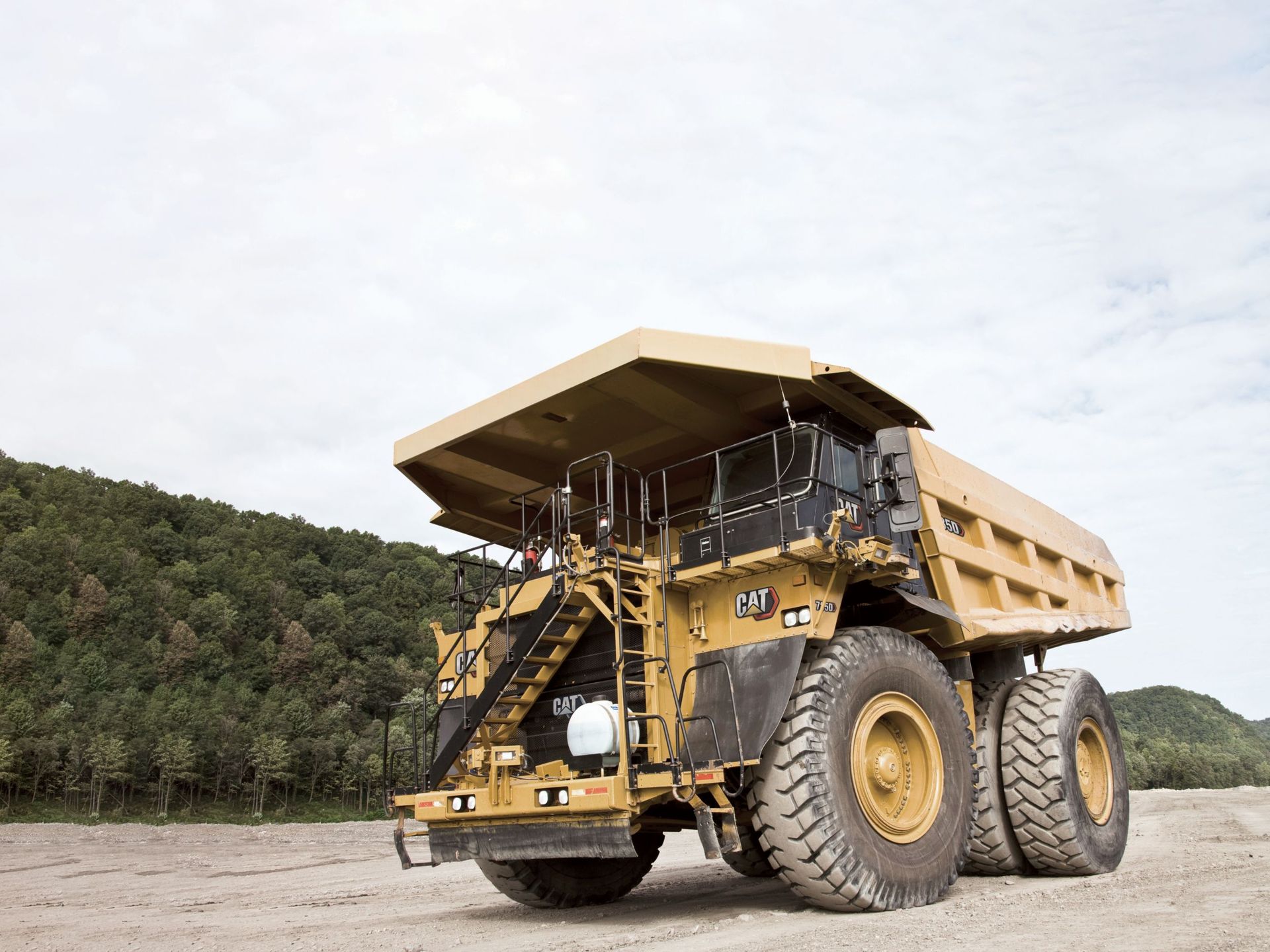

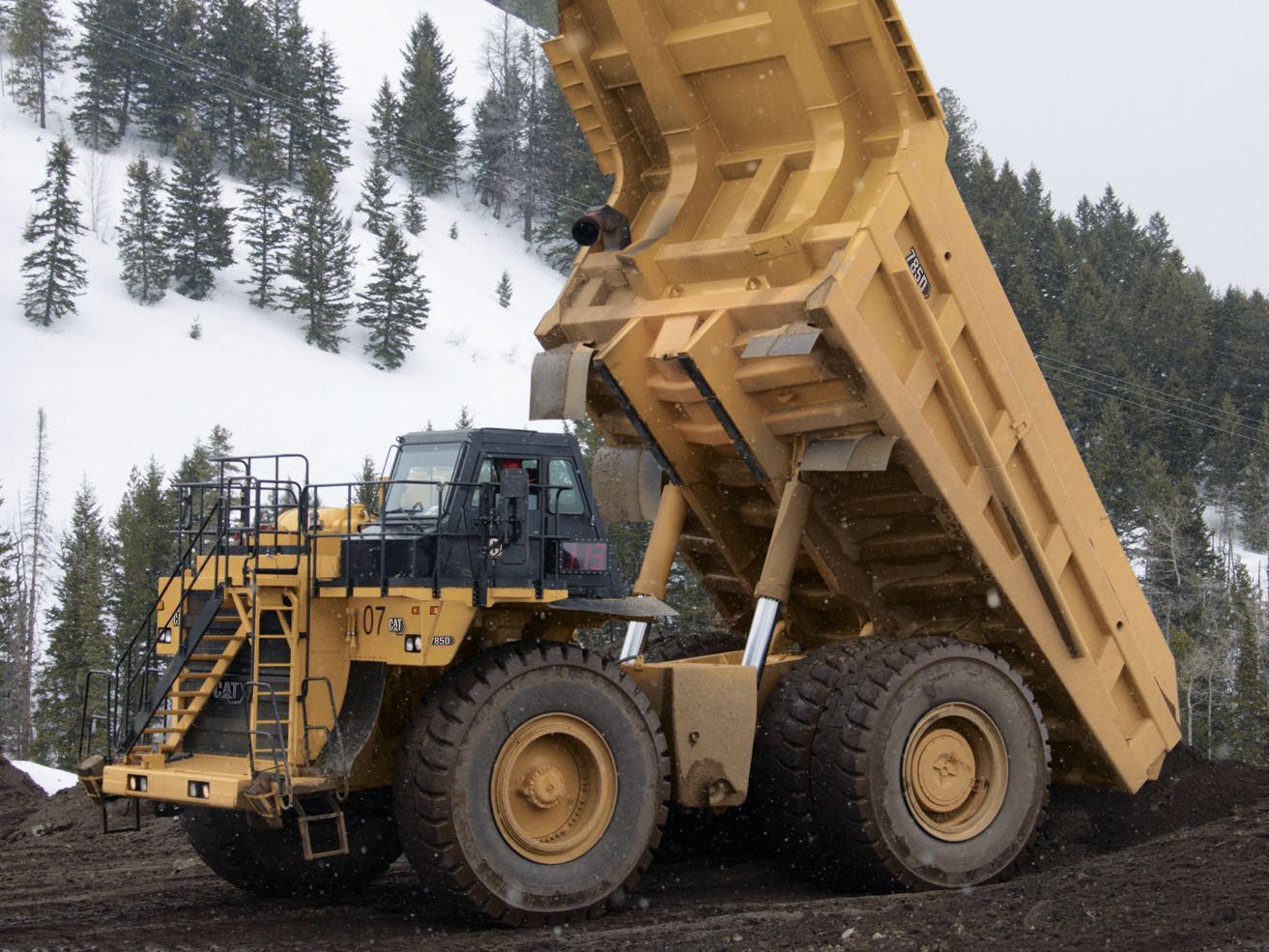

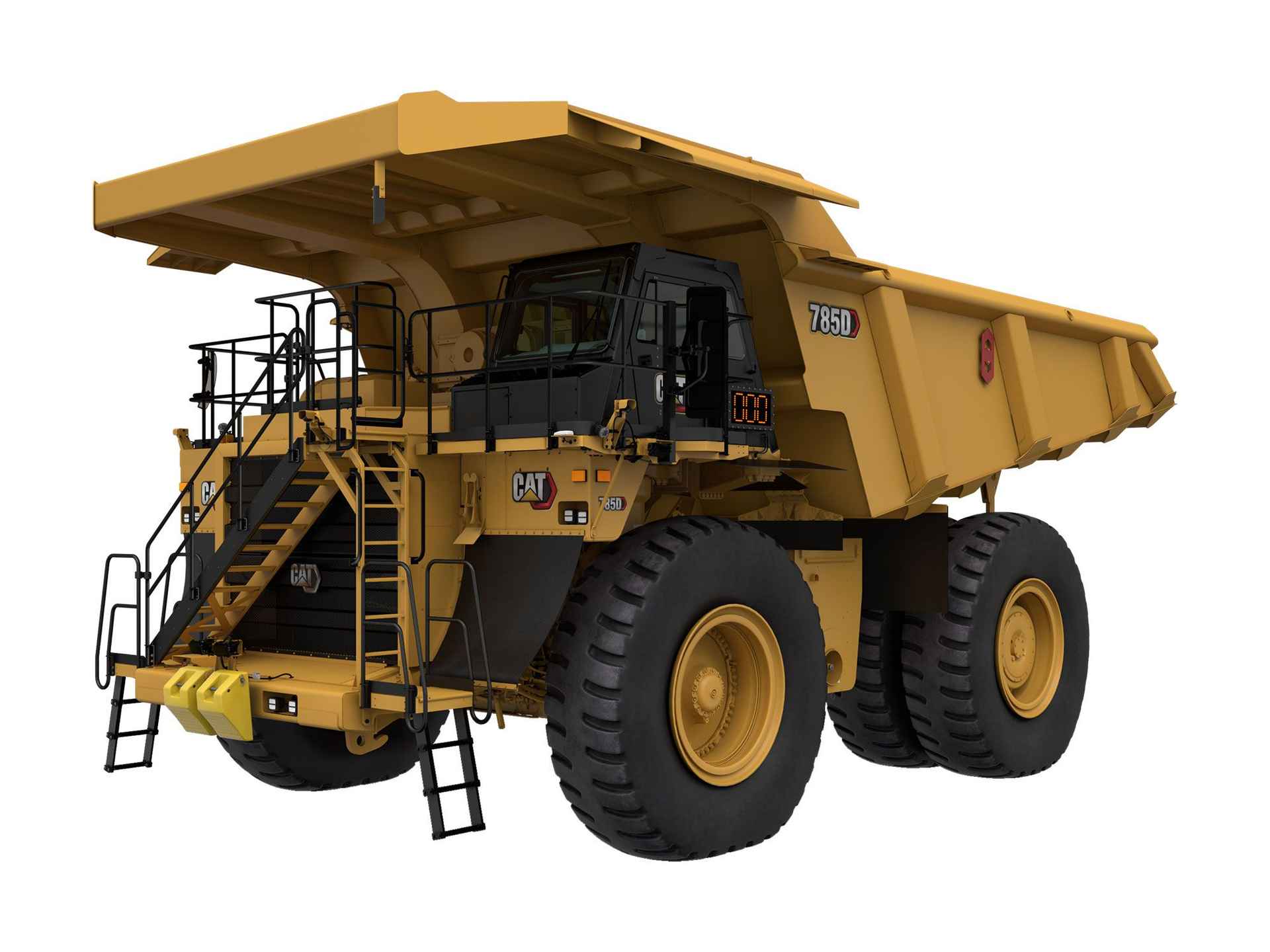

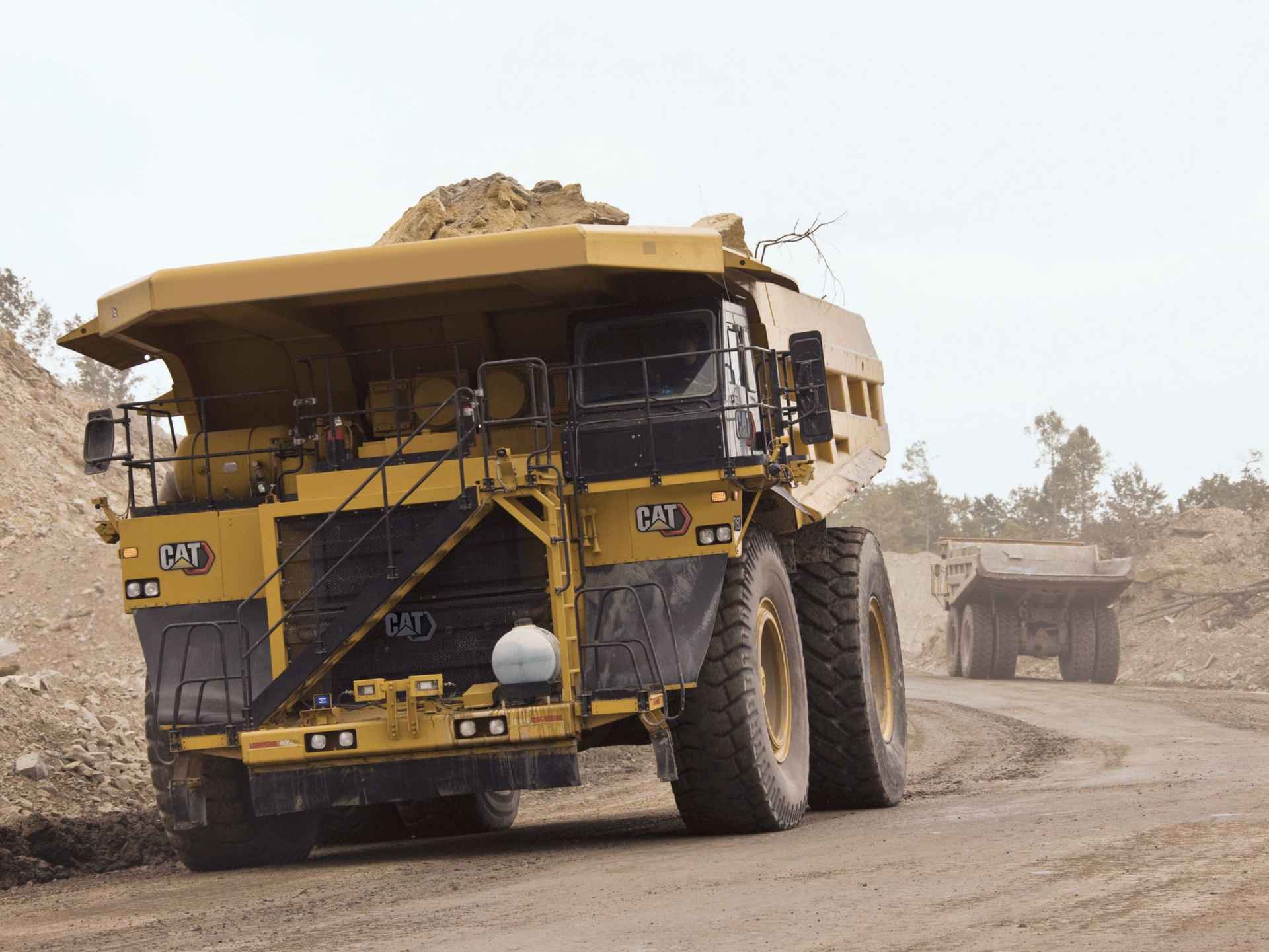

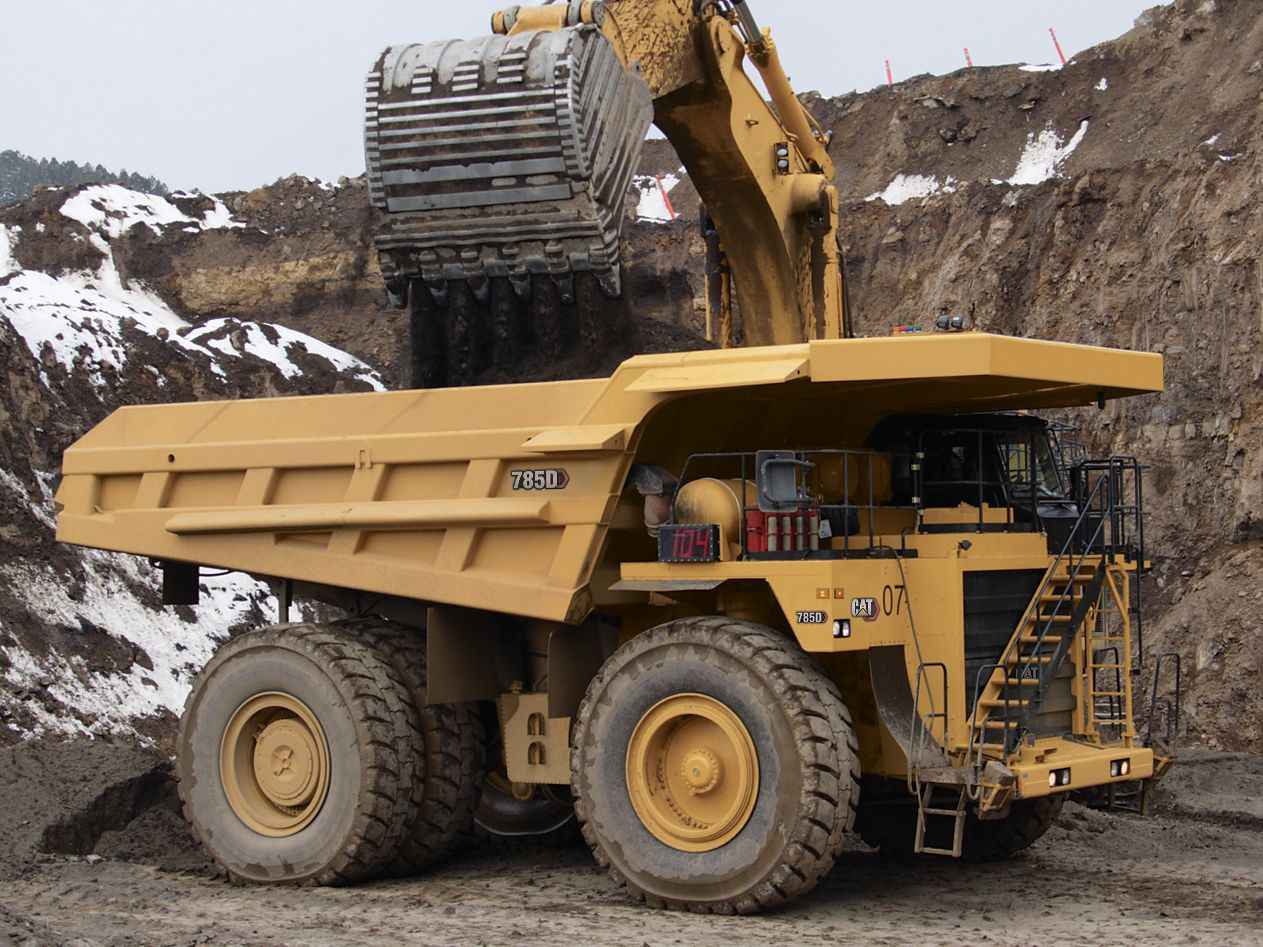

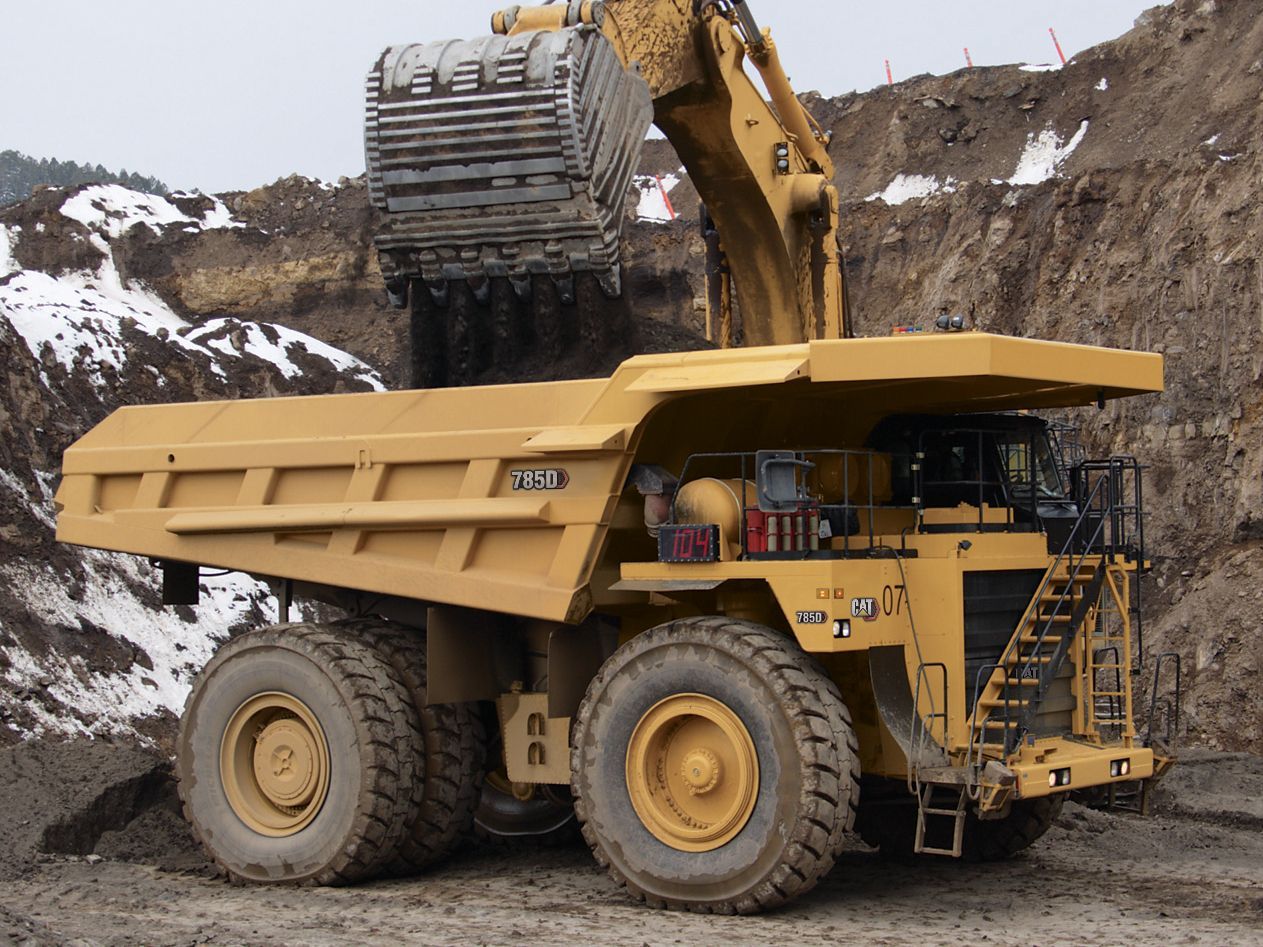

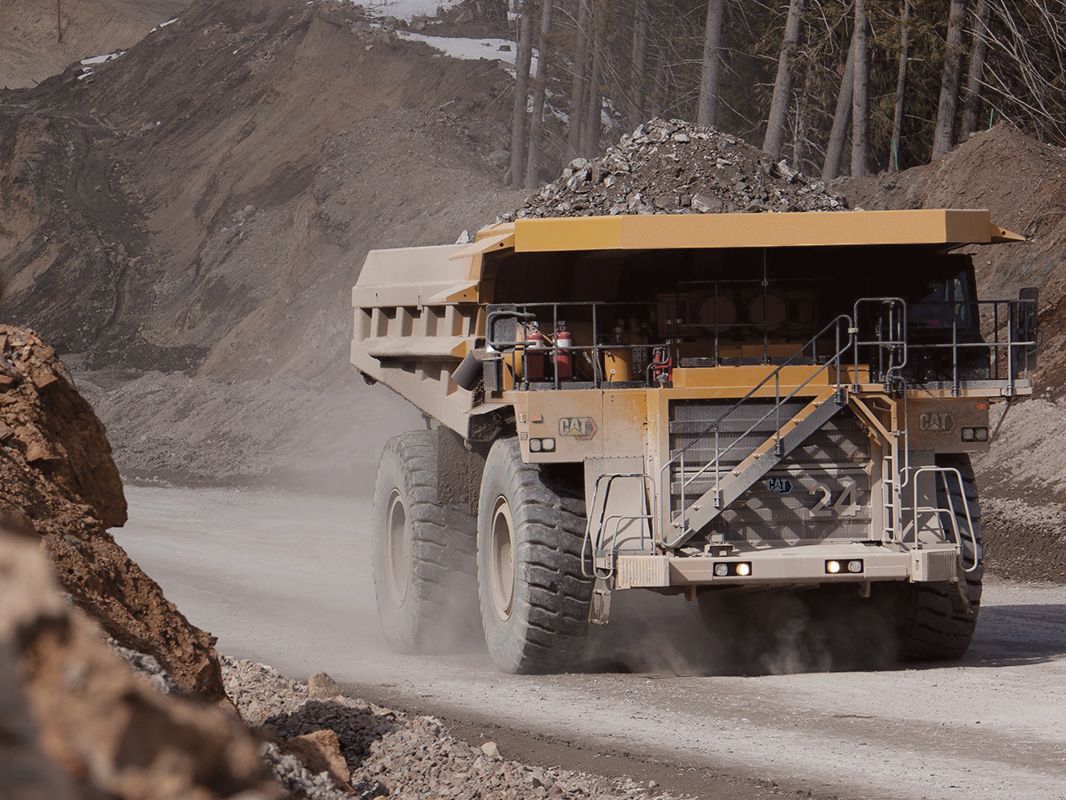

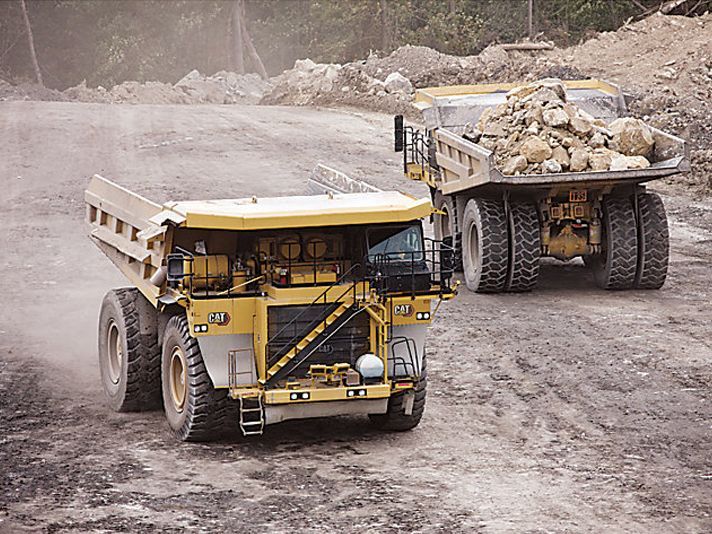

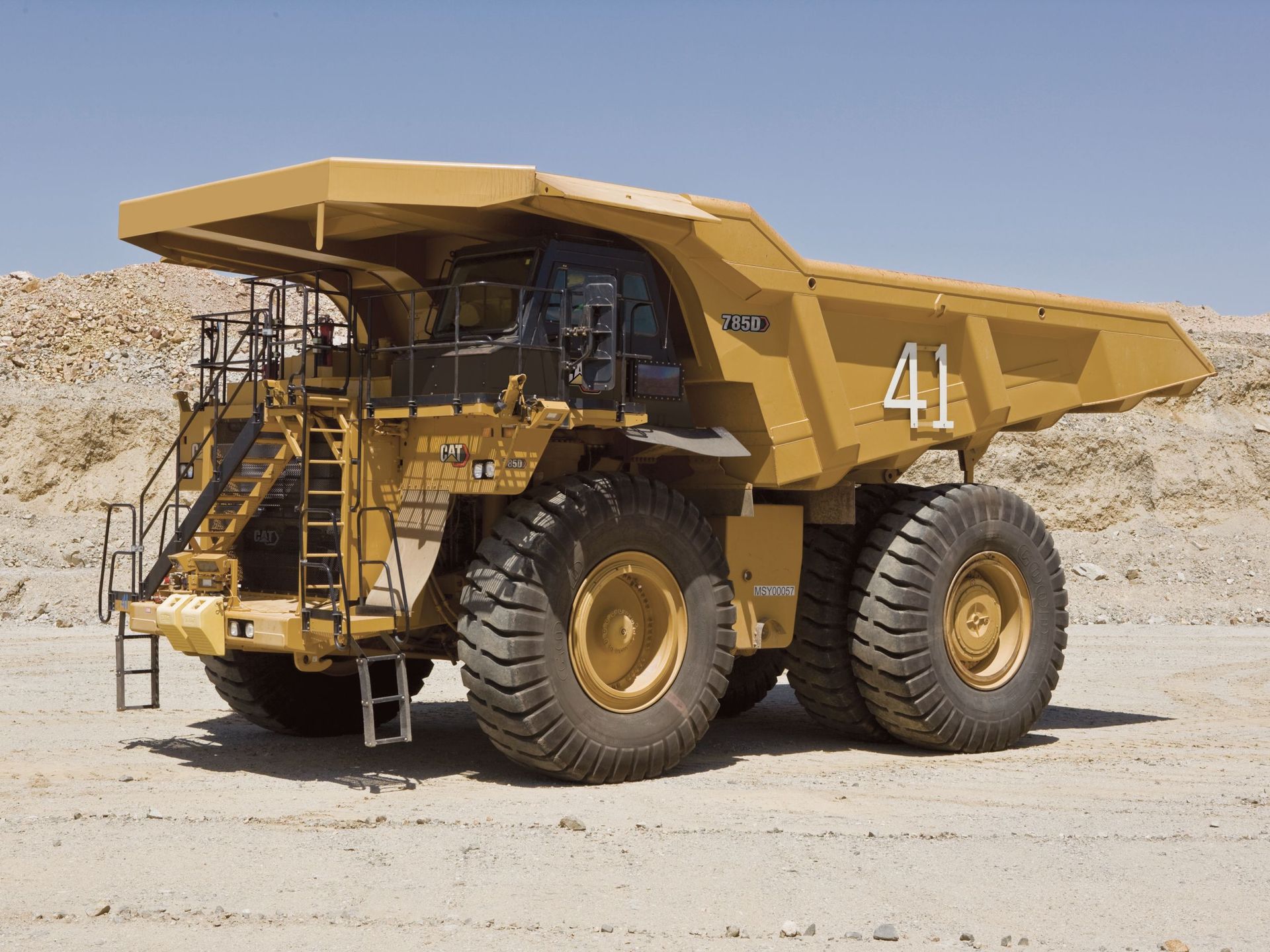

El modelo 785 de Cat® fue la primera entrada de Caterpillar en la industria minera hace más de tres décadas y, desde entonces, su eficacia se ha comprobado en lugares en todo el mundo. El 785D mantiene esa tradición.
Diseñado para ser cómodo y productivo, fabricado para durar. Desarrollado específicamente para minería y aplicaciones de alta productividad, el modelo 785D permite mover grandes volúmenes de material a un costo por tonelada más bajo. Su estructura robusta crea una máquina duradera, mientras que sus procedimientos de mantenimiento sencillos garantizan una alta fiabilidad y una larga vida útil con bajos costos de operación.
Diseñado para ser cómodo y productivo, fabricado para durar. Desarrollado específicamente para minería y aplicaciones de alta productividad, el modelo 785D permite mover grandes volúmenes de material a un costo por tonelada más bajo. Su estructura robusta crea una máquina duradera, mientras que sus procedimientos de mantenimiento sencillos garantizan una alta fiabilidad y una larga vida útil con bajos costos de operación.
INFORMACIÓN GENERAL
El modelo 785 de Cat® fue la primera entrada de Caterpillar en la industria minera hace más de tres décadas y, desde entonces, su eficacia se ha comprobado en lugares en todo el mundo. El 785D mantiene esa tradición.
Diseñado para ser cómodo y productivo, fabricado para durar. Desarrollado específicamente para minería y aplicaciones de alta productividad, el modelo 785D permite mover grandes volúmenes de material a un costo por tonelada más bajo. Su estructura robusta crea una máquina duradera, mientras que sus procedimientos de mantenimiento sencillos garantizan una alta fiabilidad y una larga vida útil con bajos costos de operación.
Diseñado para ser cómodo y productivo, fabricado para durar. Desarrollado específicamente para minería y aplicaciones de alta productividad, el modelo 785D permite mover grandes volúmenes de material a un costo por tonelada más bajo. Su estructura robusta crea una máquina duradera, mientras que sus procedimientos de mantenimiento sencillos garantizan una alta fiabilidad y una larga vida útil con bajos costos de operación.
- Potencia bruta: SAE J19951082 kW
- Calibre170 mm
- Carrera215 mm
- Cilindrada58.56 L
- Peso bruto nominal de la máquina249476 kg
- Peso del chasis83130 kg
- Carga útil nominal141 t
- Avance: 112.1 km/h
- Avance: 216.3 km/h
- Avance: 322.2 km/h
- Avance: 429.9 km/h
- Avance: 540.6 km/h
- Avance: 654.8 km/h
- Retroceso11 km/h
- Velocidad máxima con carga54.8 km/h
- Carrera efectiva del cilindro: delantera320 mm
- Carrera efectiva del cilindro: trasera165 mm
- Superficie de freno: delantera61269 cm²
- Superficie de freno: trasera89727 cm²
- Flujo de la bomba: velocidad alta en vacío750 L/min
- Ajuste de la válvula de alivio: levantada17238 kPa
- Tiempo de levantamiento de la caja: velocidad alta en vacío15.2 s
- Tiempo de bajada de la caja: velocidad alta en vacío15.9 s
- Tiempo de bajada de la caja: posición libre16.2 s
- Disminución de la potencia de la caja: velocidad alta en vacío15.9 s
- Ángulo de dirección24 °
- Diámetro de giro: delantero29.8 m
- Tanque de combustible: estándar1893 L
- Sistema de enfriamiento379 L
- Cárter204 L
- Diferencial: mandos finales436 L
- Tanque de dirección90 L
- Sistema de dirección: incluye tanque117 L
- Tanque hidráulico con frenos/dispositivo de levantamiento337 L
- Sistema del dispositivo de levantamiento de los frenos: incluye tanque641 L
- Sistema de convertidor de par/transmisión: incluye sumidero248 L
- Calentador y desempañador34462 BTU/kWh
- Colmada (SAE 2:1)78 m³
- Eje delantero: cargado: objetivo33 %
- Peso de la caja22295 kg
- Peso de la caja25160 kg
- Peso de la caja - MSD21200 kg
- Colmada (SAE 2:1)85 m³
- Eje trasero: cargado: objetivo67 %
- Potencia bruta: SAE J19951450 hp
- Calibre6.7 pulg
- Carrera8.4 pulg
- Cilindrada3573.6 pulg³
- Peso bruto nominal de la máquina550000 lb
- Peso del chasis183270 lb
- Carga útil nominal155 ton (EE.UU.)
- Avance: 17.5 milla/h
- Avance: 210.2 milla/h
- Avance: 313.8 milla/h
- Avance: 418.6 milla/h
- Avance: 525.2 milla/h
- Avance: 634 milla/h
- Retroceso6.8 milla/h
- Velocidad máxima con carga34 milla/h
- Carrera efectiva del cilindro: delantera12.6 pulg
- Carrera efectiva del cilindro: trasera6.5 pulg
- Superficie de freno: delantera9497 pulg²
- Superficie de freno: trasera13908 pulg²
- Flujo de la bomba: velocidad alta en vacío198 gal/min
- Ajuste de la válvula de alivio: levantada2500 lb/pulg²
- Tiempo de levantamiento de la caja: velocidad alta en vacío15.2 s
- Tiempo de bajada de la caja: velocidad alta en vacío15.9 s
- Tiempo de bajada de la caja: posición libre16.2 s
- Disminución de la potencia de la caja: velocidad alta en vacío15.9 s
- Ángulo de dirección24 °
- Diámetro de giro: delantero97.7 pie
- Tanque de combustible: estándar500 gal (EE.UU.)
- Sistema de enfriamiento100 gal (EE.UU.)
- Cárter54 gal (EE.UU.)
- Diferencial: mandos finales115 gal (EE.UU.)
- Tanque de dirección24 gal (EE.UU.)
- Sistema de dirección: incluye tanque31 gal (EE.UU.)
- Tanque hidráulico con frenos/dispositivo de levantamiento89 gal (EE.UU.)
- Sistema del dispositivo de levantamiento de los frenos: incluye tanque169 gal (EE.UU.)
- Sistema de convertidor de par/transmisión: incluye sumidero65.51 gal (EE.UU.)
- Calentador y desempañador10.1 MW·h
- Colmada (SAE 2:1)102 yd³
- Eje delantero: cargado: objetivo33 %
- Peso de la caja49150 lb
- Peso de la caja55468 lb
- Peso de la caja - MSD46738 lb
- Colmada (SAE 2:1)111 yd³
- Eje trasero: cargado: objetivo67 %
- Modelo de motorCat® 3512C HD
- Gama de los pesos de las cajas20.831 a 30.623 kg; 45.924 a 67.512 lb
- Relación diferencial2.10:1
- Relación planetaria10.83:1
- Relación de reducción total22.75:1
- NormasISO 3450:2011
- Normas de direcciónISO 5010:2007
- Eje trasero: vacío*Según la configuración de la caja.
- Nota
Distribuciones de peso optimizadas con la caja Cat.
- Aire acondicionado6,9 kW (23 543 BTU/h)
- Normas de ROPS (1)ISO 3471:2008 e ISO13459:2012
- Normas de FOPSISO 3449:2005 de nivel II e ISO 13459:2012 de nivel II
- Normas de sonidoEl nivel de presión acústica dinámica en los oídos del operador se mide de acuerdo con los procedimientos de ciclo de trabajo que se especifican en la norma ISO 6396:2008 y es de 80 dB(A).
- Normas de ruido (1)El nivel de potencia acústica dinámica exterior para la máquina estándar se prueba mediante los procedimientos de la norma ISO 6395:2008 y es de 121 dB(A).
- Normas de ruido (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- Normas de ROPSSAE J1040 APR88 ISO 3471:1994
- Eje trasero: con carga*Según la configuración de la caja.
- Eje delantero: vacío*45-46%
- Gama de los pesos del chasis en orden de trabajo mínimos/máximos (Operating Chassis Weight, OCW)83.304 a 84.668 kg; 183.654 a 186.661 lb
- Eje trasero: vacío*54-55%
- Neumáticos estándares33.00-R51 (E3 & E4)
- Gama de los pesos del chasis en orden de trabajo mínimos o máximos sin carga (Operating Chassis Weight Range Empty, EOMW)106.218 a 117.597 kg; 234.170 a 259.257 lb
