ESPECIFICACIONES
Potencia bruta: SAE J19953500 hp
Potencia bruta estándar: SAE J19953500 hp
Potencia bruta optativa: SAE J19953100 hp
Potencia bruta optativa: SAEJ1995 (opción2)2750 hp
INFORMACIÓN GENERAL

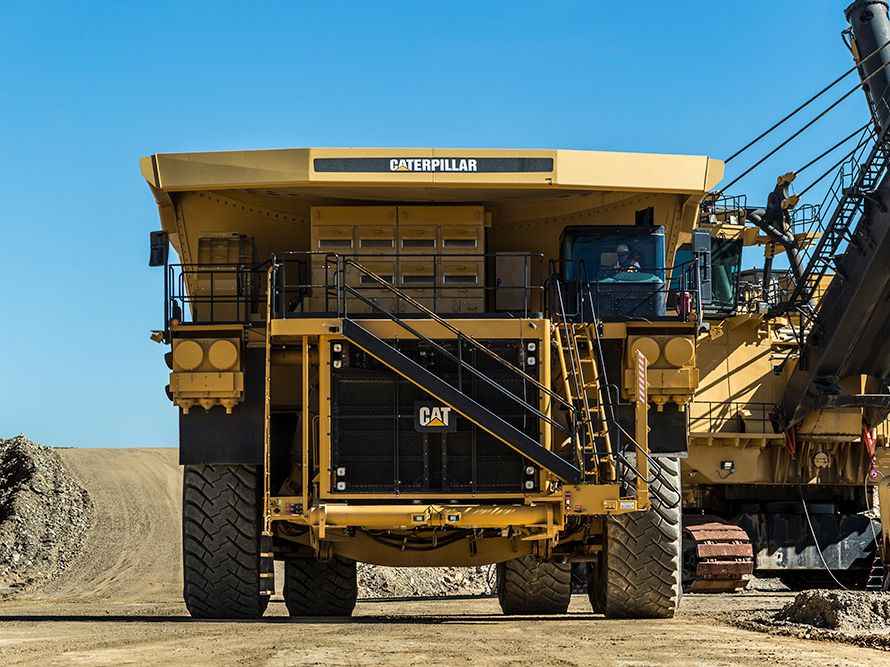

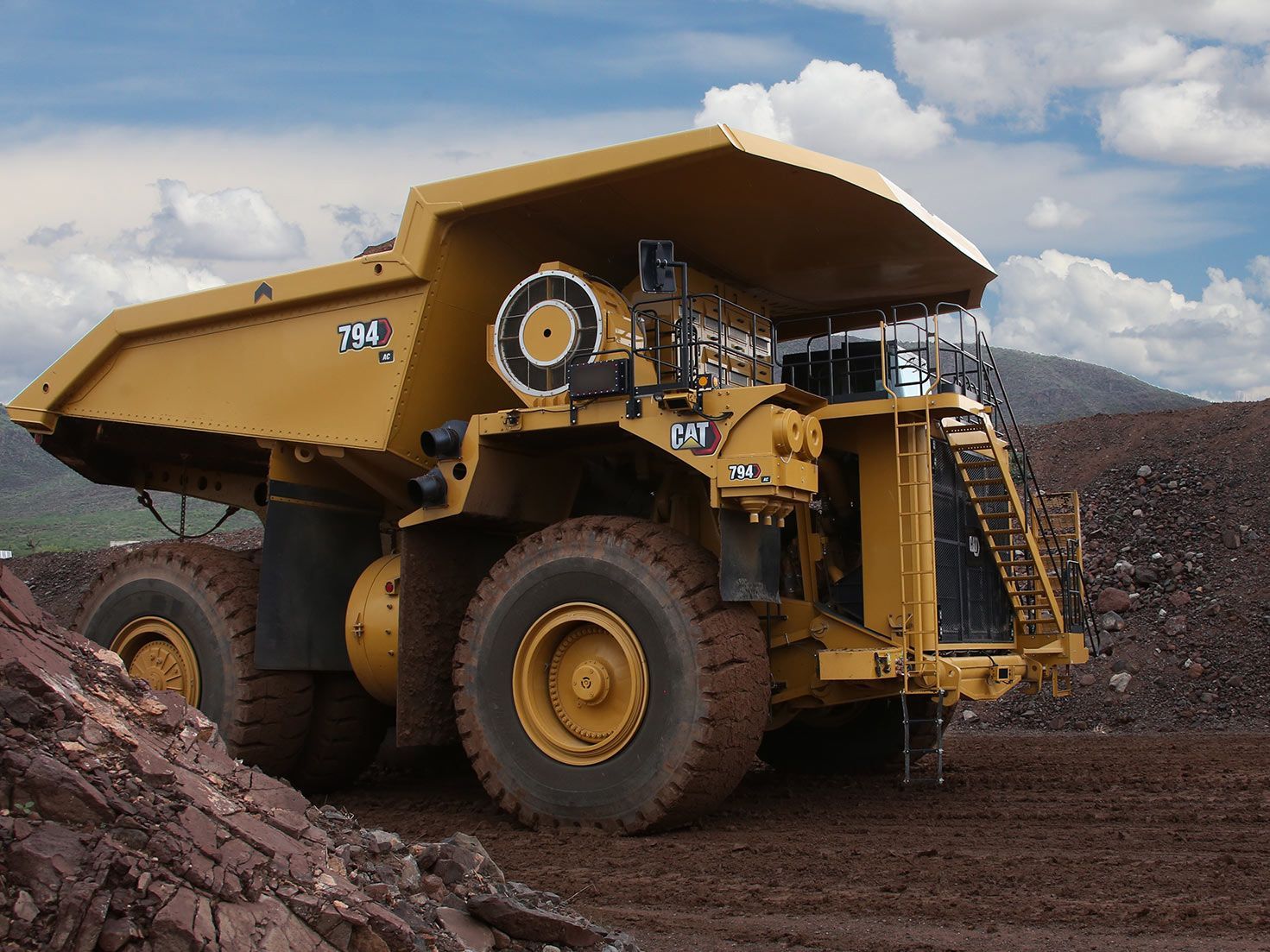

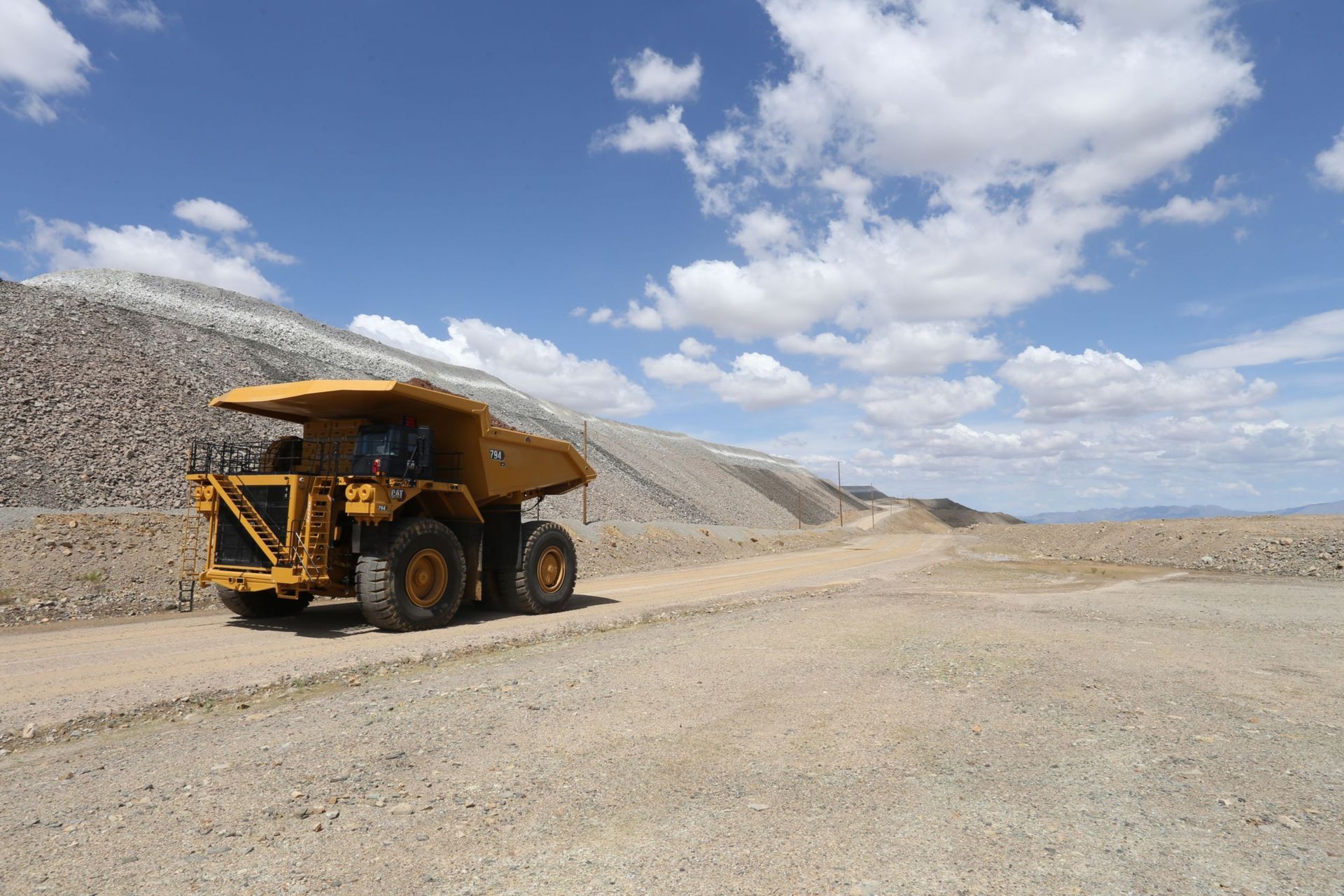

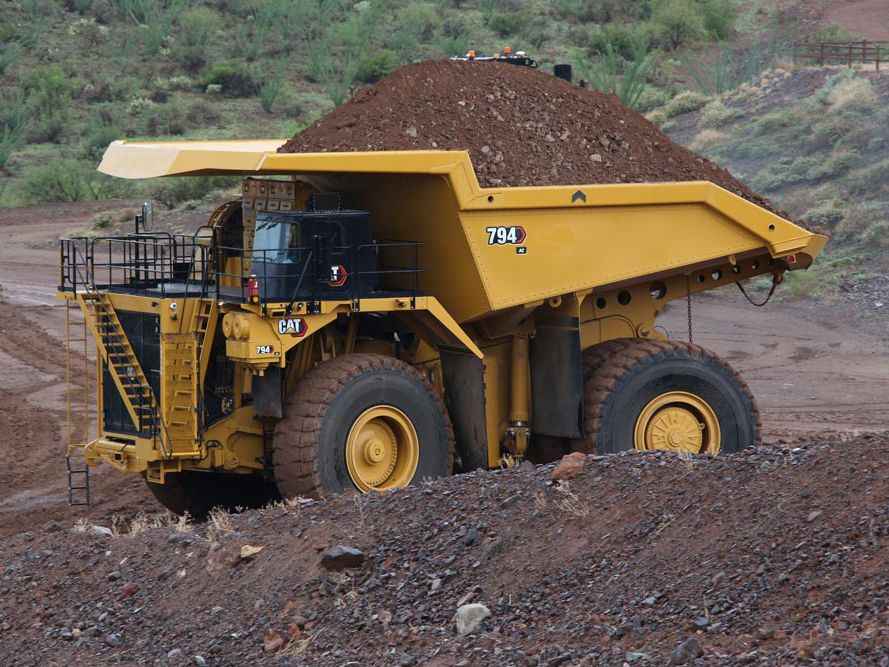

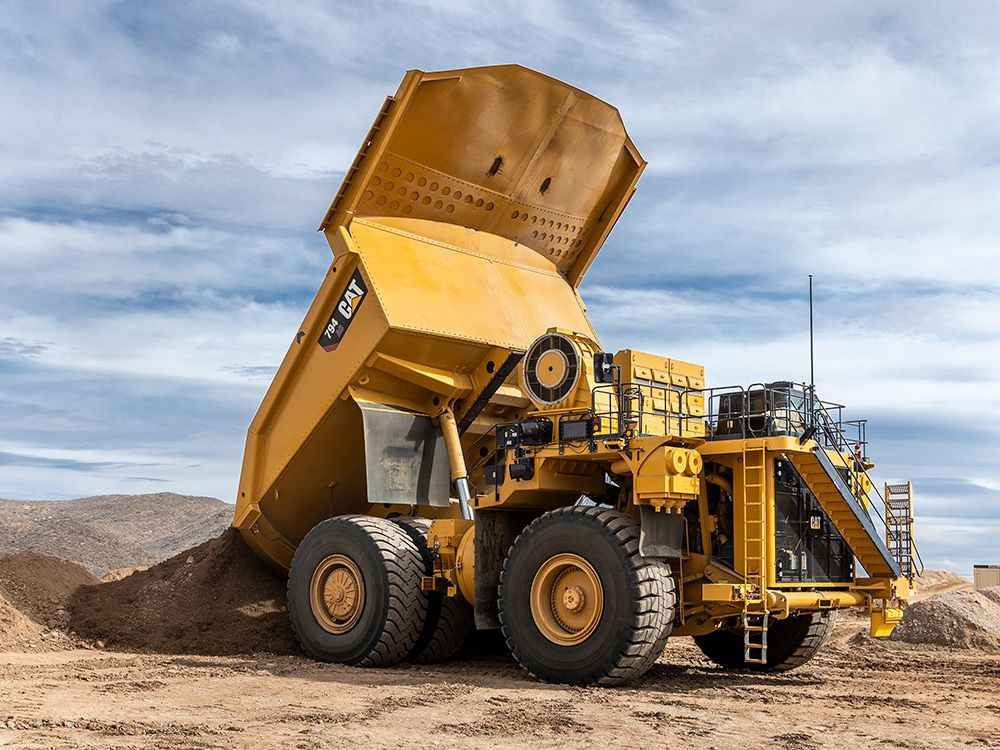

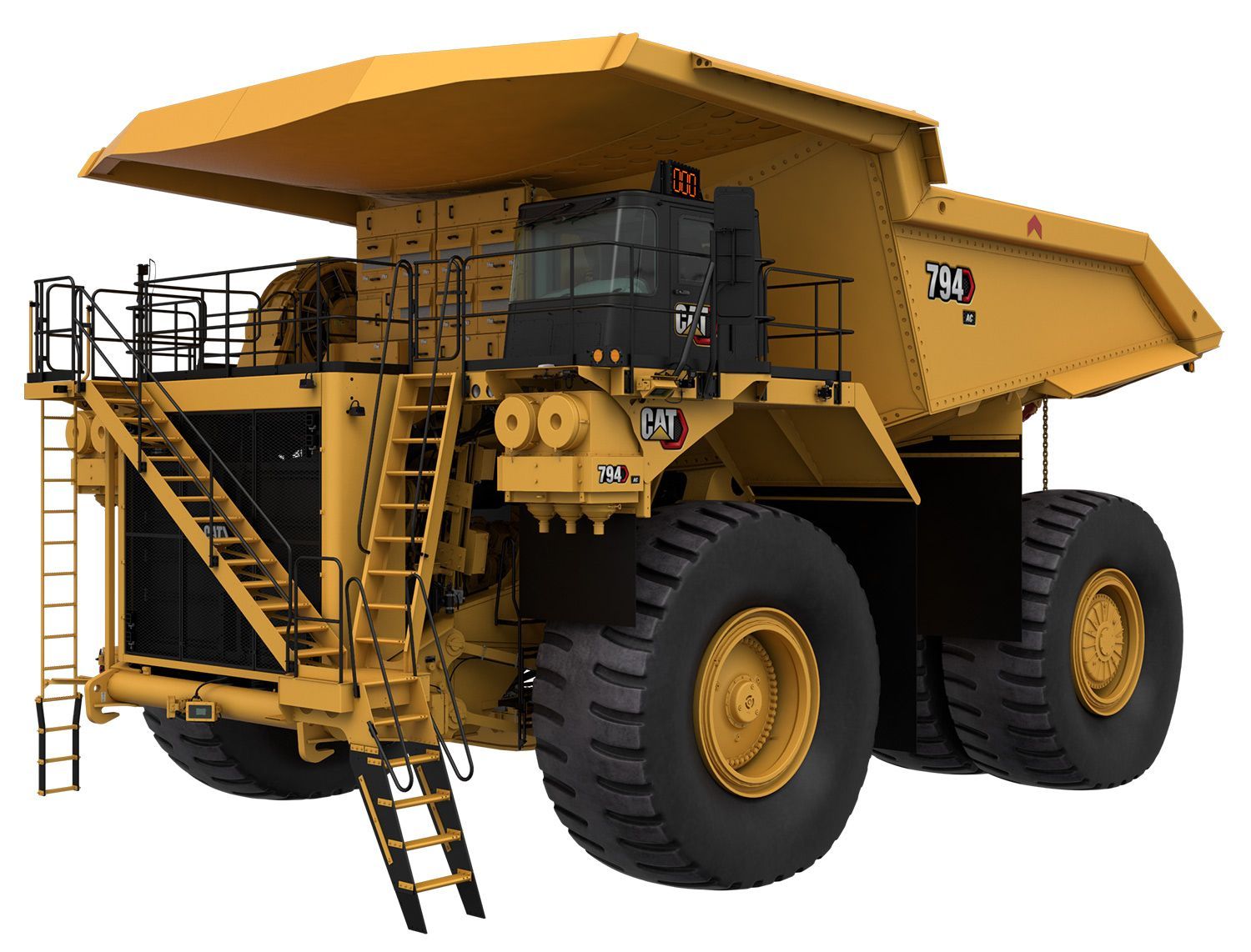

El Camión 794 AC Cat® de mando eléctrico proporciona una carga útil de 327 tons EE.UU., más velocidad en pendientes, un 34 % más de potencia de retardo que los camiones de la competencia, un rendimiento de frenado superior y un mantenimiento más fácil. ¿El resultado? Alta disponibilidad, más confianza para los operadores y mejor productividad. El 794 posee un tren de fuerza con mando eléctrico probado que tiene el diseño, la integración y el respaldo de Caterpillar. Validado en sitios de todo el mundo, el 794 tiene un rendimiento probado en una variedad de aplicaciones, lo que hace que sea la opción ideal para una amplia variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.
INFORMACIÓN GENERAL
El Camión 794 AC Cat® de mando eléctrico proporciona una carga útil de 327 tons EE.UU., más velocidad en pendientes, un 34 % más de potencia de retardo que los camiones de la competencia, un rendimiento de frenado superior y un mantenimiento más fácil. ¿El resultado? Alta disponibilidad, más confianza para los operadores y mejor productividad. El 794 posee un tren de fuerza con mando eléctrico probado que tiene el diseño, la integración y el respaldo de Caterpillar. Validado en sitios de todo el mundo, el 794 tiene un rendimiento probado en una variedad de aplicaciones, lo que hace que sea la opción ideal para una amplia variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.
- Potencia bruta: SAE J19952610 kW
- Potencia bruta estándar: SAE J19952610 kW
- Potencia bruta optativa: SAE J19952312 kW
- Potencia bruta optativa: SAEJ1995 (opción2)2051 kW
- Velocidad nominal1800 rpm
- Potencia neta: SAE J13492539 kW
- Calibre175 mm
- Carrera220 mm
- Cilindrada85 L
- Carga útil nominal297 t
- Peso bruto nominal de la máquina521631 kg
- Peso del chasis193338 kg
- Peso de la caja29187 kg
- Velocidad máxima con carga60 km/h
- Superficie de los frenos de discos sumergidos en aceite delanteros131473 cm²
- Parte trasera: superficie de los frenos de discos sumergidos en aceite198388 cm²
- Potencia de retardo dinámico: continua4086 kW
- Eje delantero: vacío49 %
- Eje trasero: vacío51 %
- Eje delantero: con carga33 %
- Eje trasero: con carga67 %
- Flujo de la bomba: velocidad altaen vacío (HAA a 1.800 rpm)840 L/min
- Flujo de la bomba: velocidad altaen vacío (LAA a 1.960 rpm)910 L/min
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del piso16 mm
- Ajuste de la válvula de alivio: levantada20884 kPa
- Tiempo de levantamiento de la caja: velocidad alta en vacío24 s
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha delantera9 mm
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha lateral8 mm
- Tiempo de bajada de la caja a velocidad alta en vacío: posición libre20 s
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del techo5 mm
- Tiempo total del ciclo44 s
- Tanque de combustible4922 L
- Sistema de enfriamiento799 L
- Cárter310 L
- Mando final: cada uno254 L
- Tanque hidráulico1121 L
- Sistema hidráulico (incluido el tanque)1458 L
- Tanque del fluido de escape diésel378 L
- Ángulo de dirección39 °
- Altura: parte superior de la ROPS6779 mm
- Longitud total15463.5 mm
- Distancia entre ejes6644.5 mm
- Eje trasero: cola4716 mm
- Espacio libre sobre el suelo906 mm
- Espacio libre de descarga1555 mm
- Altura de carga vacío6995 mm
- Altura total con caja levantada14747 mm
- Ancho del neumático delantero de la línea de centro7024 mm
- Espacio libre en el eje delantero969 mm
- Ancho del techo (sin los deflectores de rocas optativos)9068 mm
- Ancho exterior de la caja9062 mm
- Ancho interior de la caja8560 mm
- Altura del techo delantero8024 mm
- Eje trasero: espacio libre934 mm
- Línea de centro del ancho del neumático doble trasero5727 mm
- Ancho total entre neumáticos8738 mm
- Ancho total del techo9611 mm
- Potencia bruta: SAE J19953500 hp
- Potencia bruta estándar: SAE J19953500 hp
- Potencia bruta optativa: SAE J19953100 hp
- Potencia bruta optativa: SAEJ1995 (opción2)2750 hp
- Velocidad nominal1800 rpm
- Potencia neta: SAE J13493405 hp
- Calibre6.9 pulg
- Carrera8.7 pulg
- Cilindrada5187 pulg³
- Carga útil nominal327 ton (EE.UU.)
- Peso bruto nominal de la máquina1150000 lb
- Peso del chasis426237 lb
- Peso de la caja64346 lb
- Velocidad máxima con carga37 milla/h
- Superficie de los frenos de discos sumergidos en aceite delanteros20378 pulg²
- Parte trasera: superficie de los frenos de discos sumergidos en aceite30750 pulg²
- Potencia de retardo dinámico: continua5480 hp
- Eje delantero: vacío49 %
- Eje trasero: vacío51 %
- Eje delantero: con carga33 %
- Eje trasero: con carga67 %
- Flujo de la bomba: velocidad altaen vacío (HAA a 1.800 rpm)221 gal/min
- Flujo de la bomba: velocidad altaen vacío (LAA a 1.960 rpm)240 gal/min
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del piso0.63 pulg
- Ajuste de la válvula de alivio: levantada3029 lb/pulg²
- Tiempo de levantamiento de la caja: velocidad alta en vacío24 s
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha delantera0.35 pulg
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha lateral0.31 pulg
- Tiempo de bajada de la caja a velocidad alta en vacío: posición libre20 s
- El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del techo0.2 pulg
- Tiempo total del ciclo44 s
- Tanque de combustible1300 gal (EE.UU.)
- Sistema de enfriamiento211 gal (EE.UU.)
- Cárter82 gal (EE.UU.)
- Mando final: cada uno67 gal (EE.UU.)
- Tanque hidráulico296 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)385 gal (EE.UU.)
- Tanque del fluido de escape diésel100 gal (EE.UU.)
- Ángulo de dirección39 °
- Altura: parte superior de la ROPS22.25 pie
- Longitud total50.75 pie
- Distancia entre ejes21.83 pie
- Eje trasero: cola15.5 pie
- Espacio libre sobre el suelo2.67 pie
- Espacio libre de descarga3 pie
- Altura de carga vacío22.92 pie
- Altura total con caja levantada48.42 pie
- Ancho del neumático delantero de la línea de centro23 pie
- Espacio libre en el eje delantero3.17 pie
- Ancho del techo (sin los deflectores de rocas optativos)29.75 pie
- Ancho exterior de la caja29.75 pie
- Ancho interior de la caja28.08 pie
- Altura del techo delantero26.33 pie
- Eje trasero: espacio libre3.08 pie
- Línea de centro del ancho del neumático doble trasero18.75 pie
- Ancho total entre neumáticos28.67 pie
- Ancho total del techo31.5 pie
- Modelo de motorC175-16 Cat®
- Clasificación de emisionesCon optimización de combustible
- Nota (1)Comuníquese con la fábrica para obtener información sobre la configuración de altitud elevada.
- Nota (2)Existen opciones Tier 4 y Stage V de la Unión Europea para regiones que exigen el cumplimiento de estas normas de emisiones.
- Nota (3)Opción de motor Tier 4/Stage V de la Unión Europea - Potencia neta (SAE J1349): 3.434 hp (2.561 kW)
- Nota (1)Comuníquese con el fabricante de los neumáticos para conocer la carga máxima.
- Nota (2)Peso del chasis con tanques de combustible y fluidos llenos, accesorios estándar y obligatorios, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.
- Nota (3)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.
- Nota (4)Peso del chasis Tier 4 final/Stage V: 426.312 lb (193.372 kg)
- Relación de reducción total35:01:00
- Relación de reducción total35:01:00
- Generador/alternadorSin escobillas, de montaje en el motor y cojinete doble
- ControlesGabinete presurizado, con enfriamiento y tecnología de inversor IGBT, con filtración
- Motor de ruedasInducción de CA de alto par montada en el eje trasero
- Sistema de enfriamientoSistema de enfriamiento impulsado hidráulicamente de velocidad variable
- Neumáticos estándares53/80 R63
- Llantas36" x 63"
- Nota (1)Las llantas de cambio rápido son optativas.
- Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor de neumáticos sobre la selección de neumáticos adecuados y las capacidades de TKPH (Ton Kilometer per Hour, toneladas kilómetro por hora) y TMPH (Ton Mile per Hour, toneladas milla por hora).
- Frenos de servicioFrenos de discos sumergidos en aceite en las cuatro esquinas enfriados por aceite y de accionamiento hidráulico
- NormasISO 3450:2011
- Freno de estacionamientoFrenos de discos múltiples en las cuatro esquinas de accionamiento por resorte y liberación hidráulica
- Freno de cargaFrenos de servicio traseros
- A ras108 a 133m³ (142 a 175yd³)
- Colmada (SAE 2:1)180 a 222m³ (236 a 290yd³)
- Nota
Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
- Nota (1)Cilindros hidráulicos dobles de dos etapas montados dentro del bastidor principal; cilindros de doble acción en ambas etapas.
- Nota (2)Elevación y disminución de la potencia en ambas etapas.
- Nota (3)La baja modulación de la caja automática reduce el impacto en el bastidor.
- Nota (1)El tanque de DEF (Diesel Exhaust Fluid, Fluido de escape diésel) solo está disponible para la opción de motor Tier 4 de la EPA de EE.UU. y Stage V de la Unión Europea.
- Normas de ROPS (1)La cabina con Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure) cumple con la norma ISO 3471:2008 para el operador y con la norma ISO 13459:2012 para el instructor.
- Normas de FOPSLa Estructura de Protección contra la Caída de Objetos (FOPS, Falling Object Protective Structure) cumple con la norma ISO 3449:2005 Level II para el operador y con la norma ISO 13459:2012 Level II para el instructor.
- Normas de ruido (1)El nivel de presión acústica para el operador que se mide de acuerdo con los procedimientos del ciclo de trabajo especificados en las normas ISO 6394 y 6396 es de 75dB(A) para la cabina que ofrece Caterpillar, cuando esta se instala y mantiene correctamente, y se prueba con puertas y ventanas cerradas.
- Normas de ruido (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- Normas de direcciónISO 5010:2007
- Nota
El peso bruto de la máquina en orden de trabajo es de 521.631kg (1.150.000lb).
- Nota (4)Configuraciones de altitud elevada disponibles para altitudes de hasta 4.267 m (14.000') sin reducción de potencia.
- Nota (2)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.
- Nota (1)La carga útil asume la ausencia de suciedad, opciones adicionales o accesorios.
- Retardo eléctricoDiseño radial de la rejilla
