ESPECIFICACIONES
Flujo de la bomba a 1800 rpm30.9 gal/min
Potencia bruta: SAE J1995:2014435 hp
Potencia neta - SAE J1349:2011405 hp
Potencia neta: ISO 9249:2007405 hp
INFORMACIÓN GENERAL

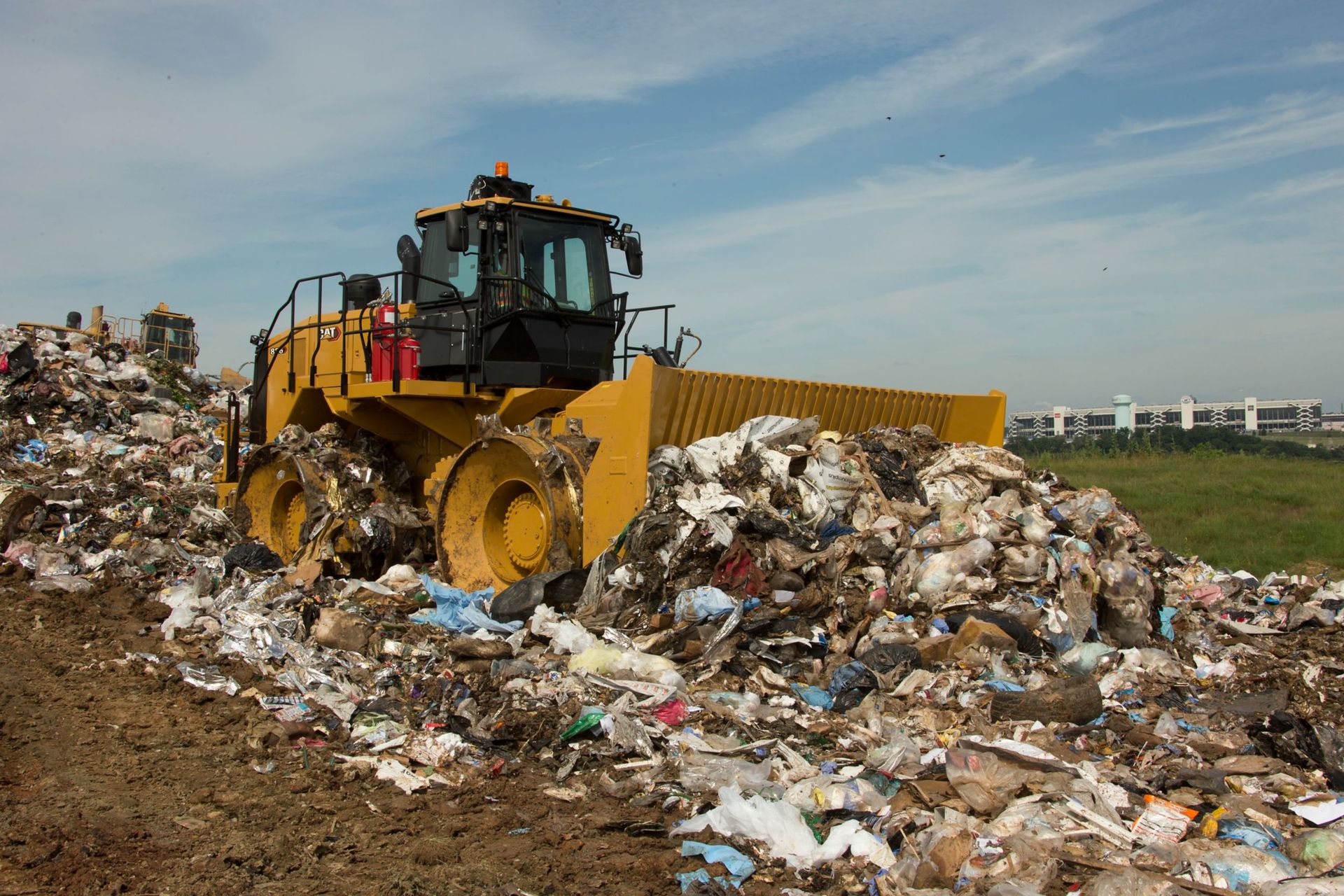

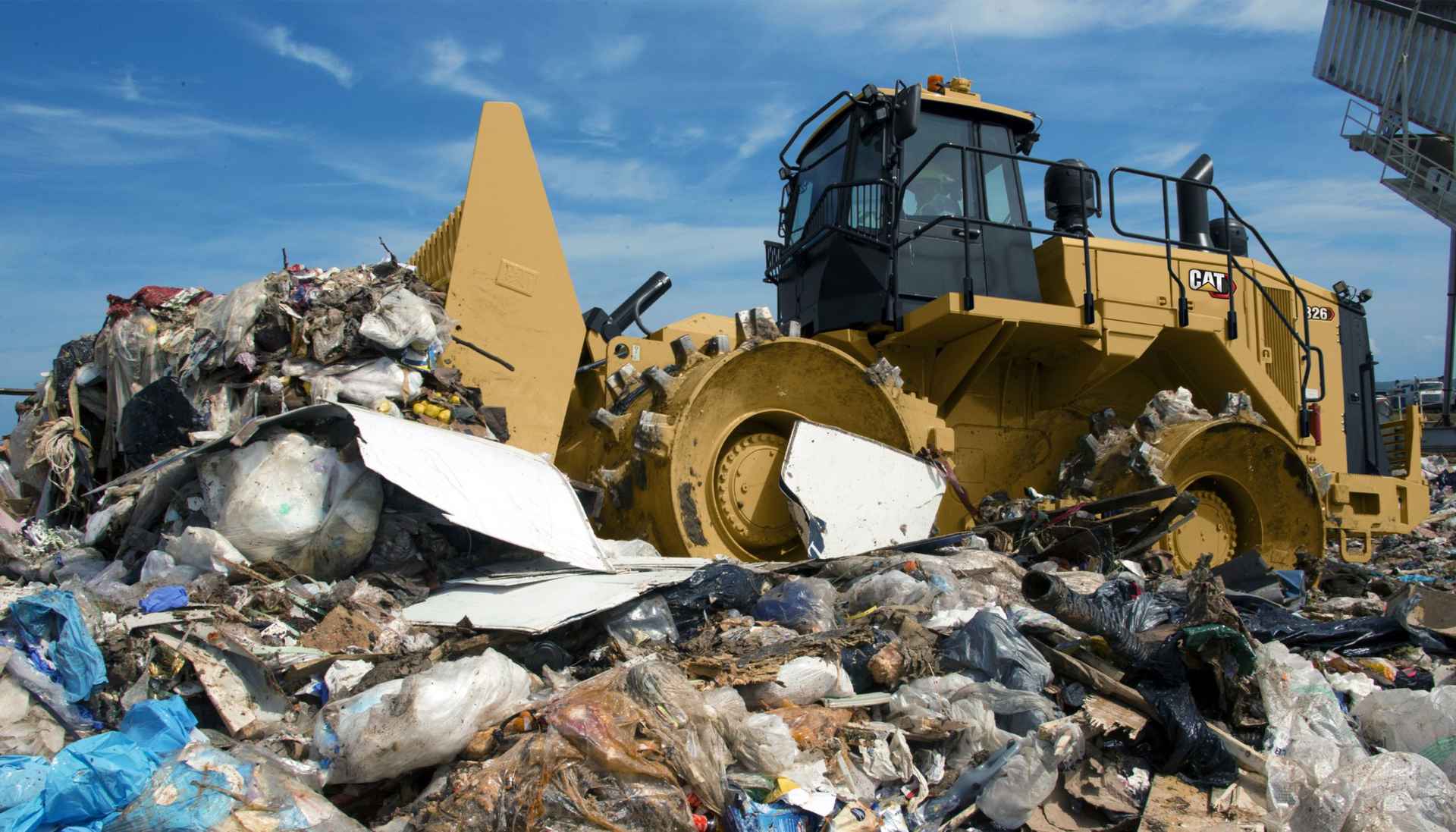

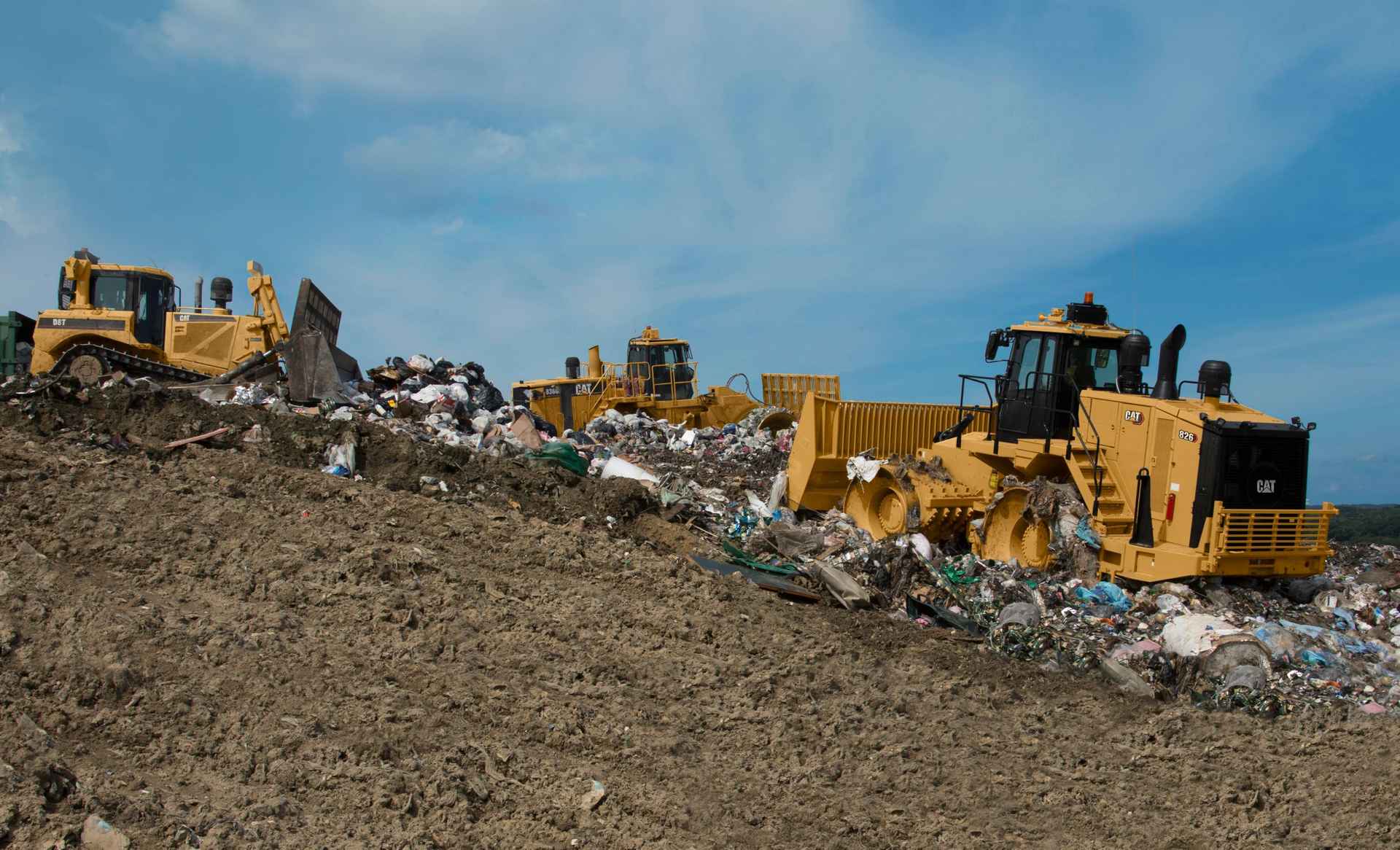

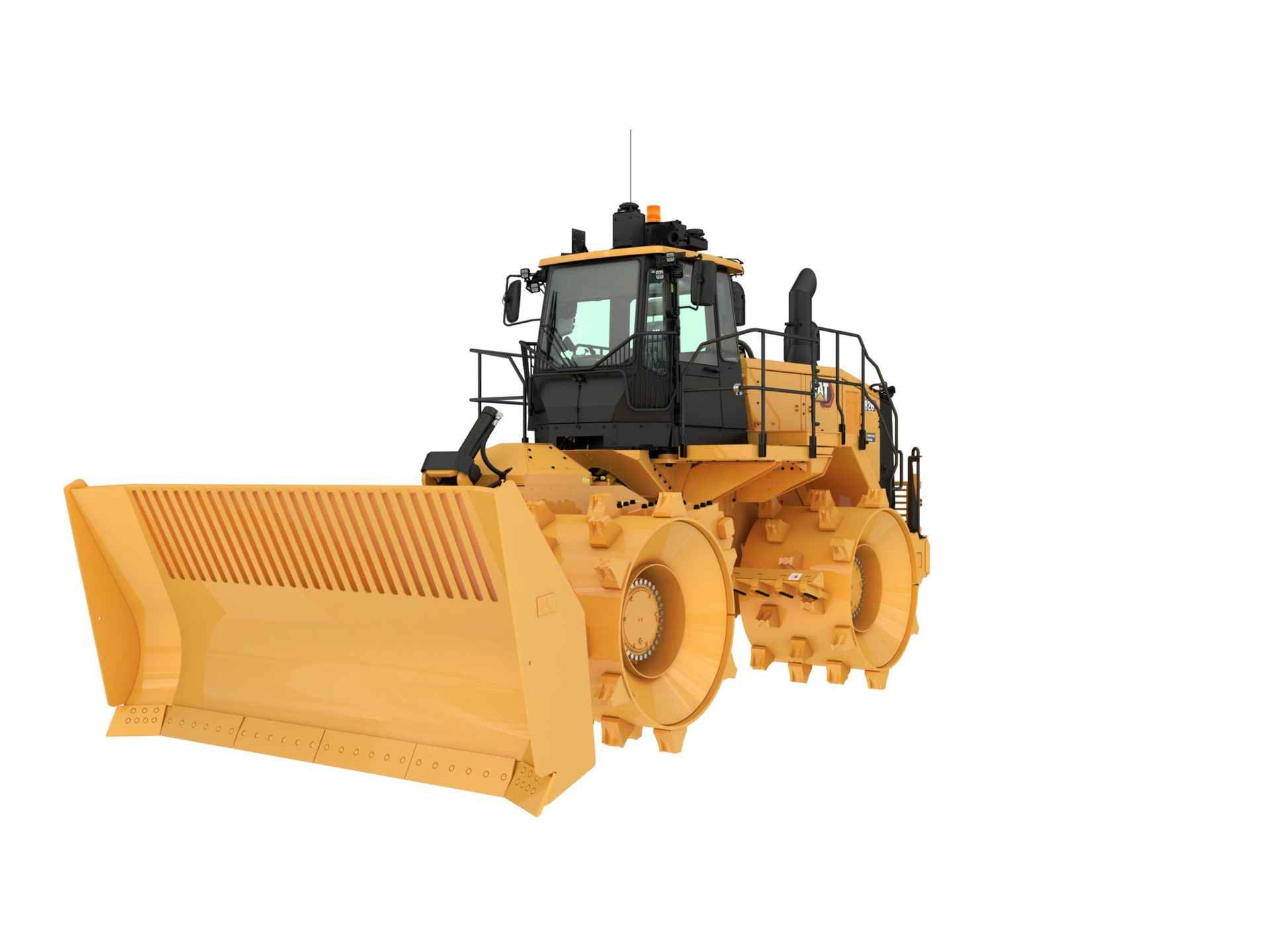

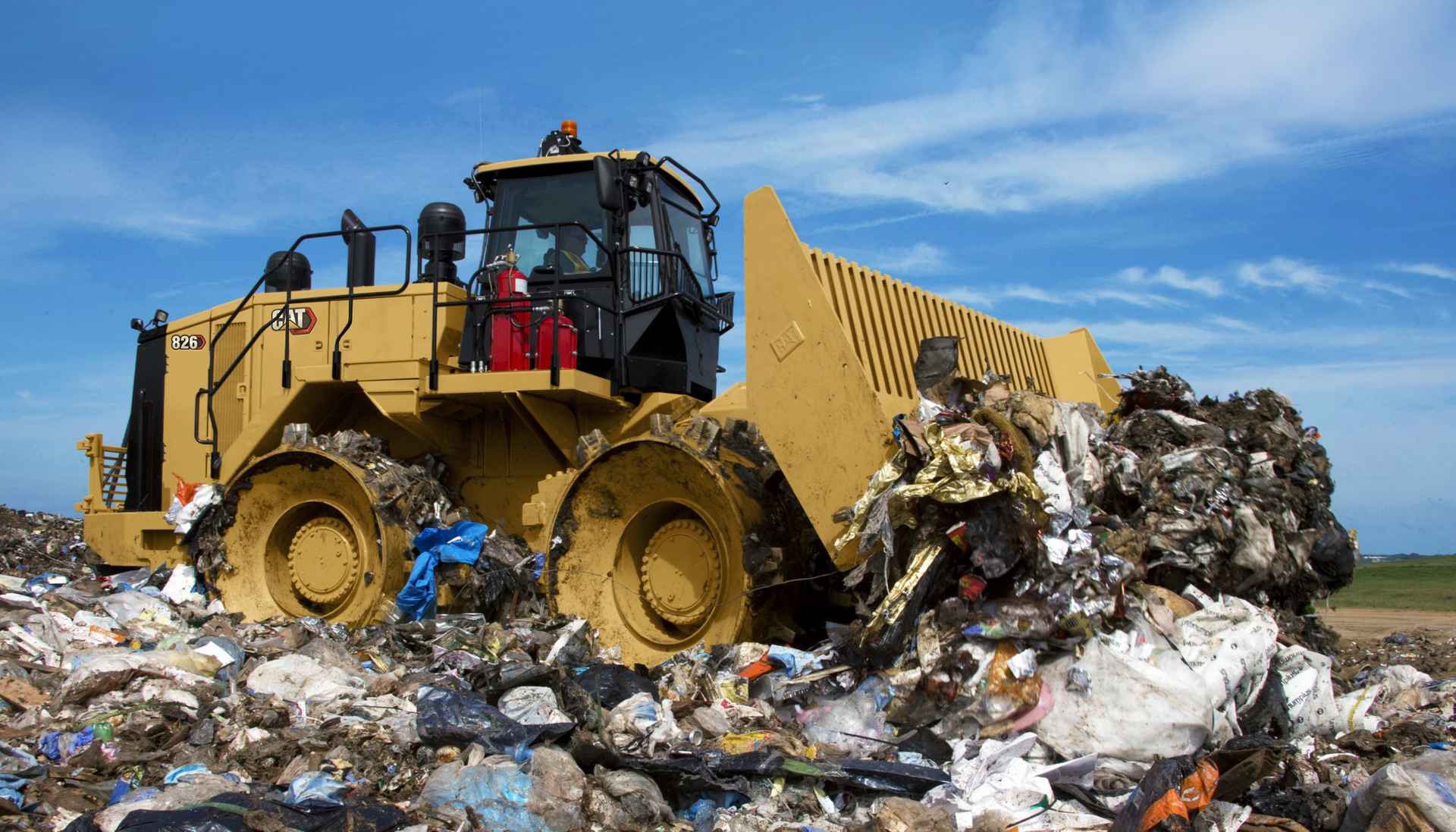

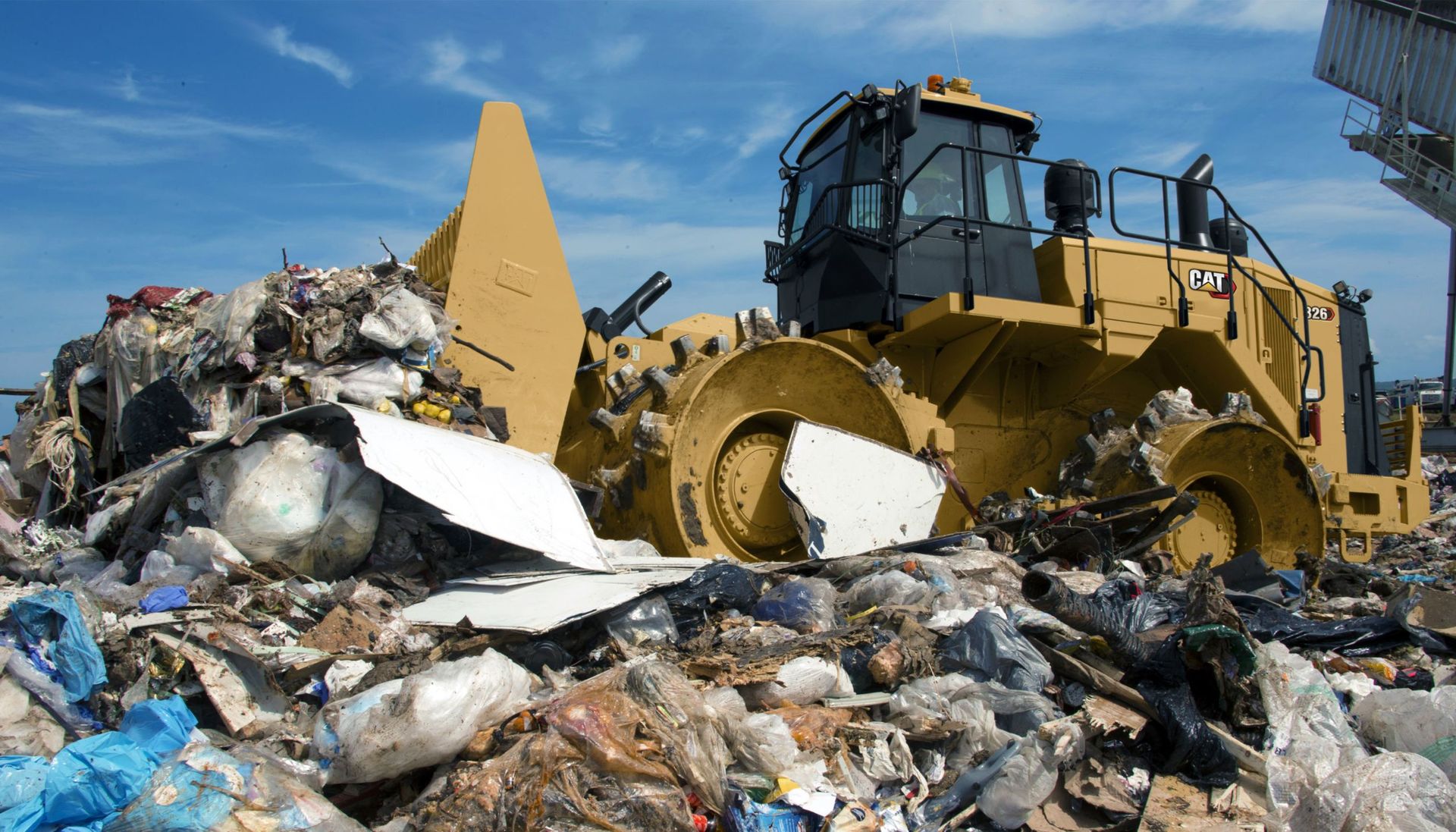

El Compactador Cat 826, diseñado específicamente para operaciones en vertederos, ofrece un nivel de confiabilidad, rendimiento, seguridad, comodidad del operador, capacidad de servicio y eficiencia que solo puede obtenerse de más de 45 años como líder en la industria. La protección probada en el campo y las tecnologías integradas proporcionan una disponibilidad máxima y un rendimiento optimizado del relleno sanitario.
INFORMACIÓN GENERAL
El Compactador Cat 826, diseñado específicamente para operaciones en vertederos, ofrece un nivel de confiabilidad, rendimiento, seguridad, comodidad del operador, capacidad de servicio y eficiencia que solo puede obtenerse de más de 45 años como líder en la industria. La protección probada en el campo y las tecnologías integradas proporcionan una disponibilidad máxima y un rendimiento optimizado del relleno sanitario.
- Potencia bruta: SAE J1995:2014324 kW
- Potencia neta - SAE J1349:2011302 kW
- Potencia neta: ISO 9249:2007302 kW
- Potencia del motor: ISO 14396:2002318 kW
- Calibre137.2 mm
- Carrera171.4 mm
- Cilindrada15.2 L
- Velocidad alta de funcionamiento en vacío2300 rpm
- Velocidad baja de funcionamiento en vacío800 rpm
- Altitud máxima sin reducción de potencia (Tier 4 final o Stage V)2834 m
- Altitud máxima sin reducción de potencia (Tier 3/Stage IIIA)2773 m
- Peso en orden de trabajo (Tier 4 final / Stage V)40917 kg
- Peso en orden de trabajo (equivalente a Tier 3/Stage IIIA)40454 kg
- Peso en orden de trabajo máximo (Tier 4 final/Stage V)41988 kg
- Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)41526 kg
- Mando directo: avance 16.8 km/h
- Mando directo: avance 212.1 km/h
- Mando directo: retroceso 17.8 km/h
- Mando directo: retroceso 213.8 km/h
- Flujo de la bomba a 1800 rpm117 L/min
- Presión de alivio principal26000 kPa
- Presión máxima de suministro24100 kPa
- Calibre120 mm
- Carrera1070 mm
- Sistema de enfriamiento116 L
- Cárter del motor34 L
- Transmisión66 L
- Tanque de combustible782 L
- Tanque de fluido de escape diésel (Tier 4 final/Stage V)32 L
- Diferencial: mandos finales: delanteros100 L
- Diferencial: mandos finales: traseros110 L
- Solo tanque hidráulico134 L
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
- Calibre114.3 mm
- Carrera576 mm
- Presión de la dirección limitada24000 kPa
- Ángulo de articulación del vehículo86 °
- Altura hasta la parte superior del condensador del aire acondicionado4568 mm
- Altura al techo de la cabina4193 mm
- Altura hasta la parte superior de la baliza4765 mm
- Altura: parte superior del tubo de escape4439 mm
- Altura: parte superior del capó3312 mm
- Espacio libre sobre el suelo del parachoques960 mm
- Desde la línea central del eje trasero al extremo del contrapeso (sin protector del radiador trasero)2860 mm
- Desde la línea central del eje trasero al extremo del contrapeso (con protector del radiador trasero)3096 mm
- Desde el enganche hasta la línea central del eje delantero1850 mm
- Distancia entre ejes3700 mm
- Longitud con la hoja en el suelo: hoja recta (con protector del radiador trasero)8715 mm
- Espacio libre sobre el suelo642 mm
- Ancho sobre las ruedas3800 mm
- Radio de giro (interior de las ruedas)2797 mm
- Ancho: longitud de la vertedera4311 mm
- Ancho: sobre las cantoneras4502 mm
- Altura con cuchilla y rejilla1900 mm
- Profundidad máxima de corte461 mm
- Levantamiento máximo sobre el suelo1277 mm
- Capacidad nominal12.3 m³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)8715 mm
- Ancho: longitud de la vertedera4462 mm
- Ancho: sobre las cantoneras4522 mm
- Altura con cuchilla y rejilla2022 mm
- Profundidad máxima de corte619 mm
- Levantamiento máximo sobre el suelo1165 mm
- Capacidad nominal16 m³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)9005 mm
- Ancho: longitud de la vertedera4331 mm
- Ancho: sobre las cantoneras4398 mm
- Altura con cuchilla y rejilla2019 mm
- Profundidad máxima de corte619 mm
- Levantamiento máximo sobre el suelo1156 mm
- Capacidad nominal17.5 m³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)9357 mm
- Puntas de combinación (grupo de peso)9582 kg
- Puntas en cruz: peso (grupo)9980 kg
- Puntas de paleta: peso (grupo)9317 kg
- Peso de las puntas de diamante (grupo)10885 kg
- Diámetro exterior1971 mm
- Diámetro exterior: diamante1983 mm
- Diámetro del tambor1610 mm
- Ancho del tambor1200 mm
- Ancho sobre los tambores149.6 pulg
- Alto de la punta7 pulg
- Altura de la punta: diamante179 mm
- Flujo de la bomba a 1800 rpm30.9 gal/min
- Potencia bruta: SAE J1995:2014435 hp
- Potencia neta - SAE J1349:2011405 hp
- Potencia neta: ISO 9249:2007405 hp
- Potencia del motor: ISO 14396:2002426 hp
- Calibre5.4 pulg
- Carrera6.7 pulg
- Cilindrada927.6 pulg³
- Velocidad alta de funcionamiento en vacío2300 rpm
- Velocidad baja de funcionamiento en vacío800 rpm
- Altitud máxima sin reducción de potencia (Tier 4 final o Stage V)9298 pie
- Altitud máxima sin reducción de potencia (Tier 3/Stage IIIA)9098 pie
- Peso en orden de trabajo (Tier 4 final / Stage V)90207 lb
- Peso en orden de trabajo (equivalente a Tier 3/Stage IIIA)89186 lb
- Peso en orden de trabajo máximo (Tier 4 final/Stage V)92568 lb
- Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)91549 lb
- Mando directo: avance 14.2 milla/h
- Mando directo: avance 27.5 milla/h
- Mando directo: retroceso 14.3 milla/h
- Mando directo: retroceso 28.6 milla/h
- Flujo de la bomba a 1800 rpm30.9 gal EE.UU./min
- Presión de alivio principal3771 lb/pulg²
- Presión máxima de suministro3495 lb/pulg²
- Calibre4.7 pulg
- Carrera42.1 pulg
- Sistema de enfriamiento30.6 gal (EE.UU.)
- Cárter del motor9 gal (EE.UU.)
- Transmisión17.4 gal (EE.UU.)
- Tanque de combustible206.6 gal (EE.UU.)
- Tanque de fluido de escape diésel (Tier 4 final/Stage V)8.5 gal (EE.UU.)
- Diferencial: mandos finales: delanteros26.4 gal (EE.UU.)
- Diferencial: mandos finales: traseros29.1 gal (EE.UU.)
- Solo tanque hidráulico35.4 gal (EE.UU.)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
- Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
- Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
- Calibre4.5 pulg
- Carrera22.7 pulg
- Presión de la dirección limitada3481 lb/pulg²
- Ángulo de articulación del vehículo86 °
- Altura hasta la parte superior del condensador del aire acondicionado14.99 pie
- Altura al techo de la cabina13.75 pie
- Altura hasta la parte superior de la baliza15.63 pie
- Altura: parte superior del tubo de escape14.56 pie
- Altura: parte superior del capó10.87 pie
- Espacio libre sobre el suelo del parachoques3.15 pie
- Desde la línea central del eje trasero al extremo del contrapeso (sin protector del radiador trasero)9.38 pie
- Desde la línea central del eje trasero al extremo del contrapeso (con protector del radiador trasero)10.16 pie
- Desde el enganche hasta la línea central del eje delantero6.07 pie
- Distancia entre ejes12.14 pie
- Longitud con la hoja en el suelo: hoja recta (con protector del radiador trasero)28.59 pie
- Espacio libre sobre el suelo2.11 pie
- Ancho sobre las ruedas12.47 pie
- Radio de giro (interior de las ruedas)9.18 pie
- Ancho: longitud de la vertedera14.16 pie
- Ancho: sobre las cantoneras14.75 pie
- Altura con cuchilla y rejilla6.23 pie
- Profundidad máxima de corte1.5 pie
- Levantamiento máximo sobre el suelo4.19 pie
- Capacidad nominal16.1 yd³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)28.59 pie
- Ancho: longitud de la vertedera14.66 pie
- Ancho: sobre las cantoneras14.83 pie
- Altura con cuchilla y rejilla6.63 pie
- Profundidad máxima de corte2.03 pie
- Levantamiento máximo sobre el suelo3.825 pie
- Capacidad nominal20.9 yd³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)29.54 pie
- Ancho: longitud de la vertedera14.25 pie
- Ancho: sobre las cantoneras14.41 pie
- Altura con cuchilla y rejilla6.62 pie
- Profundidad máxima de corte2.03 mm
- Levantamiento máximo sobre el suelo3.79 pie
- Capacidad nominal22.9 yd³
- Longitud total de la máquina (incluye el protector del radiador trasero, medido hasta la cuchilla)30.7 pie
- Puntas de combinación (grupo de peso)21125 lb
- Puntas en cruz: peso (grupo)22002 lb
- Puntas de paleta: peso (grupo)20540 lb
- Peso de las puntas de diamante (grupo)23997 lb
- Diámetro exterior77.6 pulg
- Diámetro exterior: diamante78.1 pulg
- Diámetro del tambor63.4 pulg
- Ancho del tambor47.2 pulg
- Ancho sobre los tambores3800 mm
- Alto de la punta179 mm
- Altura de la punta: diamante7.25 pulg
- Modelo de motorCat® C15
- EmisionesTier 4 final de la EPA de EE.UU. / Stage V de la UE / Stage V de Corea y 2014 de Japón o MAR-1 de Brasil, normas equivalentes a Tier 3 de la EPA de EE.UU. / Stage IIIA de la UE
- Velocidad nominal1800
- Reserva de par33%
- Nota
La potencia neta anunciada es la potencia disponible en el volante del motor cuando el motor está equipado con ventilador, filtro de aire, módulo de emisiones limpias y alternador.
- Tipo de transmisiónPlanetario - servotransmisión - ECPC
- Sistema de levantamientoCilindro de doble acción
- Nota
Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel de contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono** hasta: • Un 20 % biodiesel FAME (fatty acid methyl ester, éster metílico de ácido graso)*. • Un 100 % de combustibles diésel renovables, como HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte a su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) para obtener más detalles. * Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel. Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat. ** Las emisiones de gases de efecto invernadero del tubo de escape generadas por los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales. – Se requieren aceites Cat DEO-ULS™ o aceites que cumplan las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. – Fluido de escape diésel (DEF, Diesel Exhaust Fluid) que cumpla con todos los requisitos definidos por la norma ISO 22241-1:2006.
- DelanteroPlanetaria: fija
- TraseroPlanetaria: oscilante
- Ángulo de oscilación±5°
- Frenos de servicioDiscos múltiples sumergidos en aceite (cerrados) en las 2 ruedas
- Freno de estacionamientoTambor y zapata accionados por resorte con desconexión hidráulica
- Nota (1)*Equipado con sistema de insonorización
- Nota (2)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (3)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (4)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
- Nota (1)*Equipado con sistema de insonorización
- Nota (2)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (3)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (4)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
- Sistema de dirección: circuitoOperado por piloto y con detección de carga
- Sistema de dirección: bombaPistón de desplazamiento variable
- Flujo máximo del sistema170 L/min a 1.800 rpm (44,9 gal EE.UU./min a 1.800 rpm)
- Pies por fila6
- Pies por rueda30
- ReemplazableSoldado
