836

ESPECIFICACIONES

Potencia neta (ISO 9249:2007)502 hp

Peso en orden de trabajo (Tier 4 final/Stage V)124063 lb

Flujo máximo a 2.000 rpm79 gal/min

INFORMACIÓN GENERAL

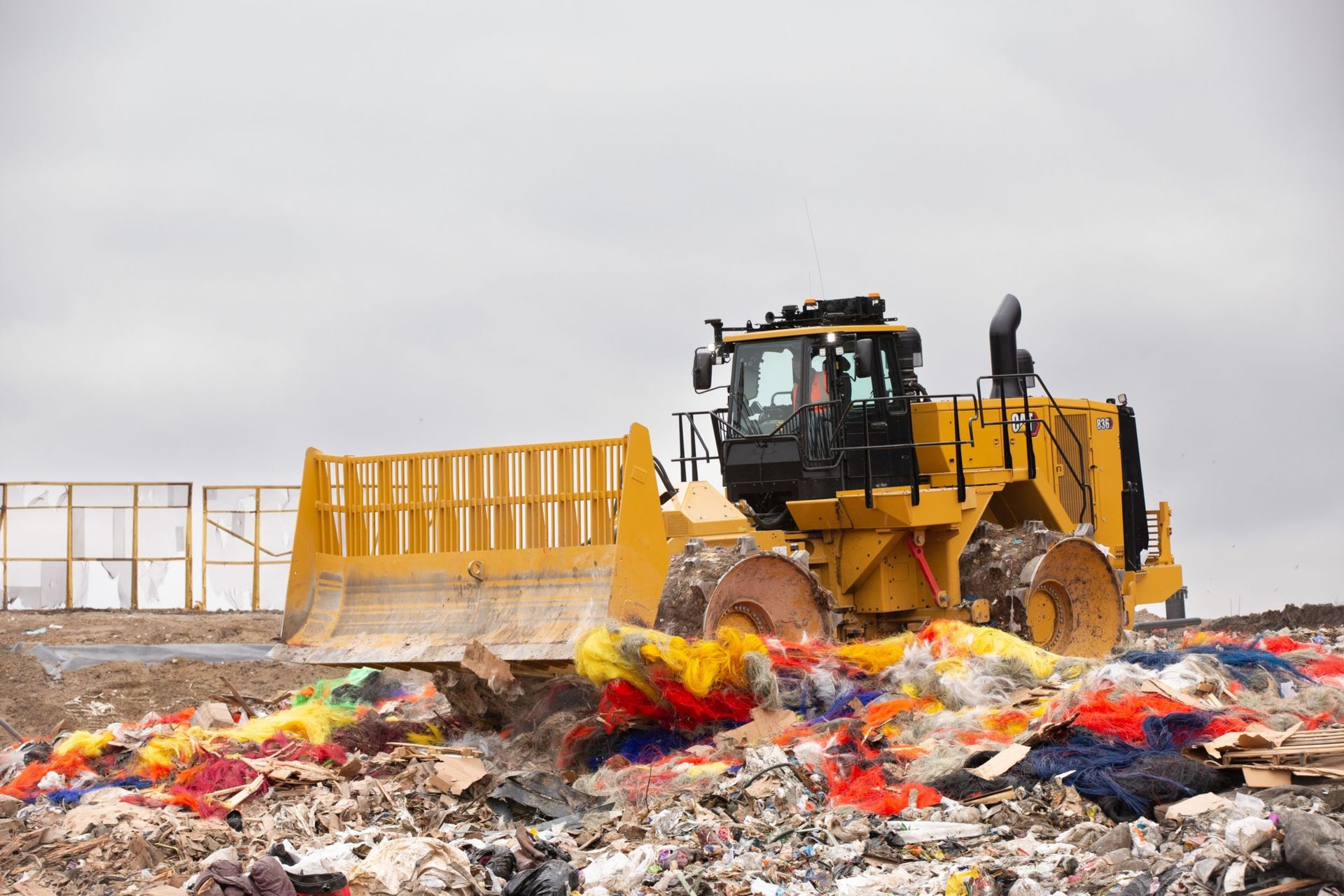

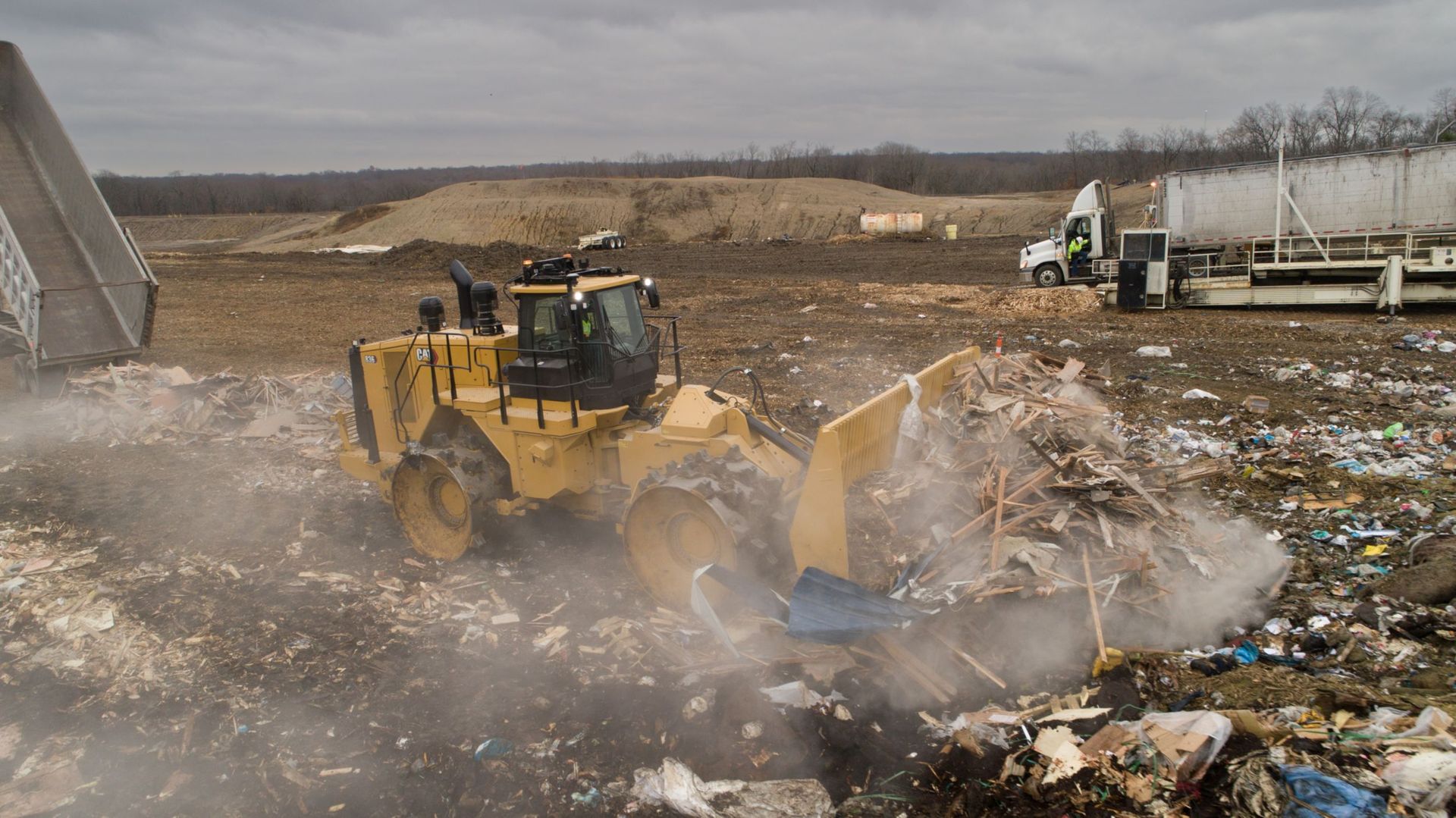

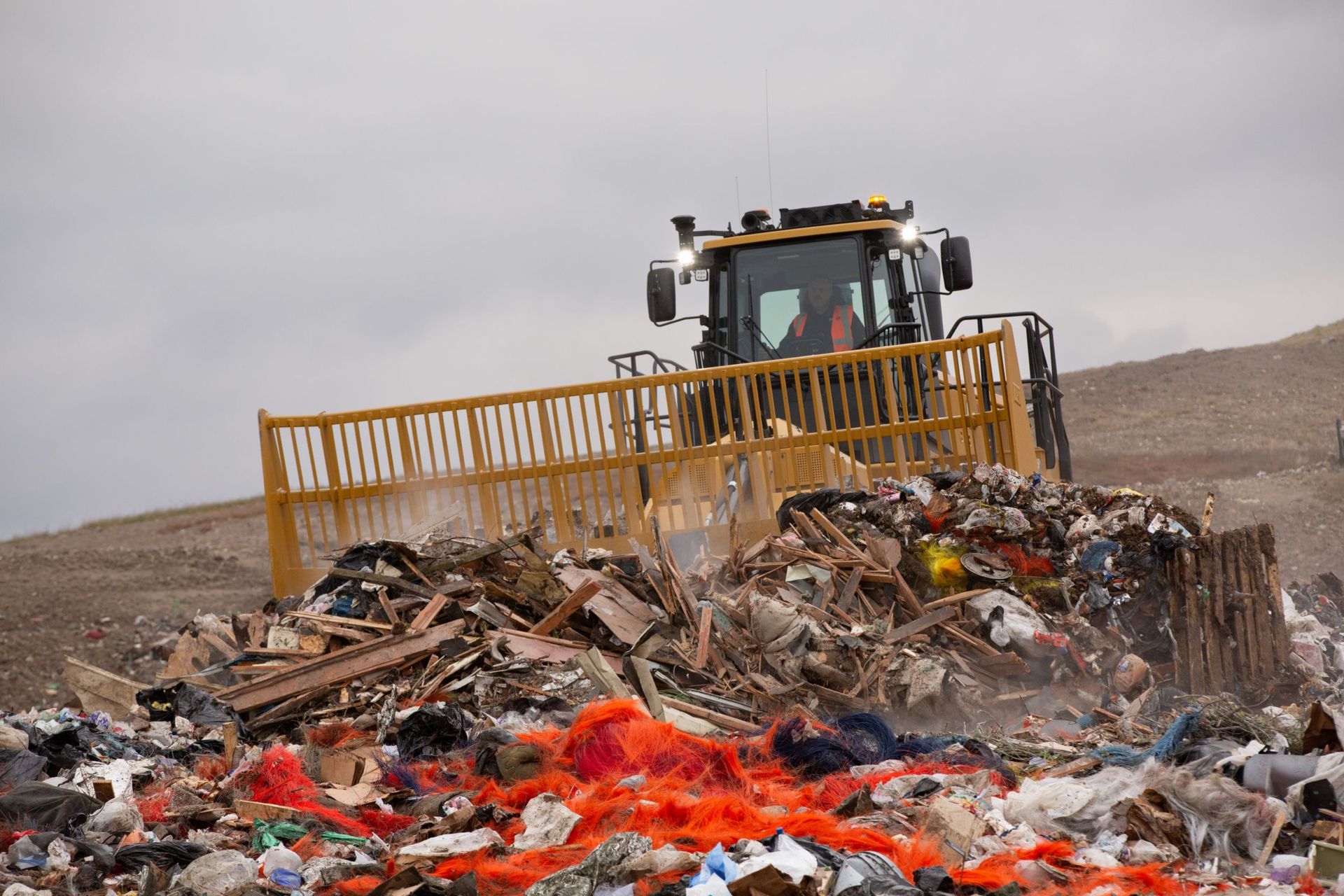

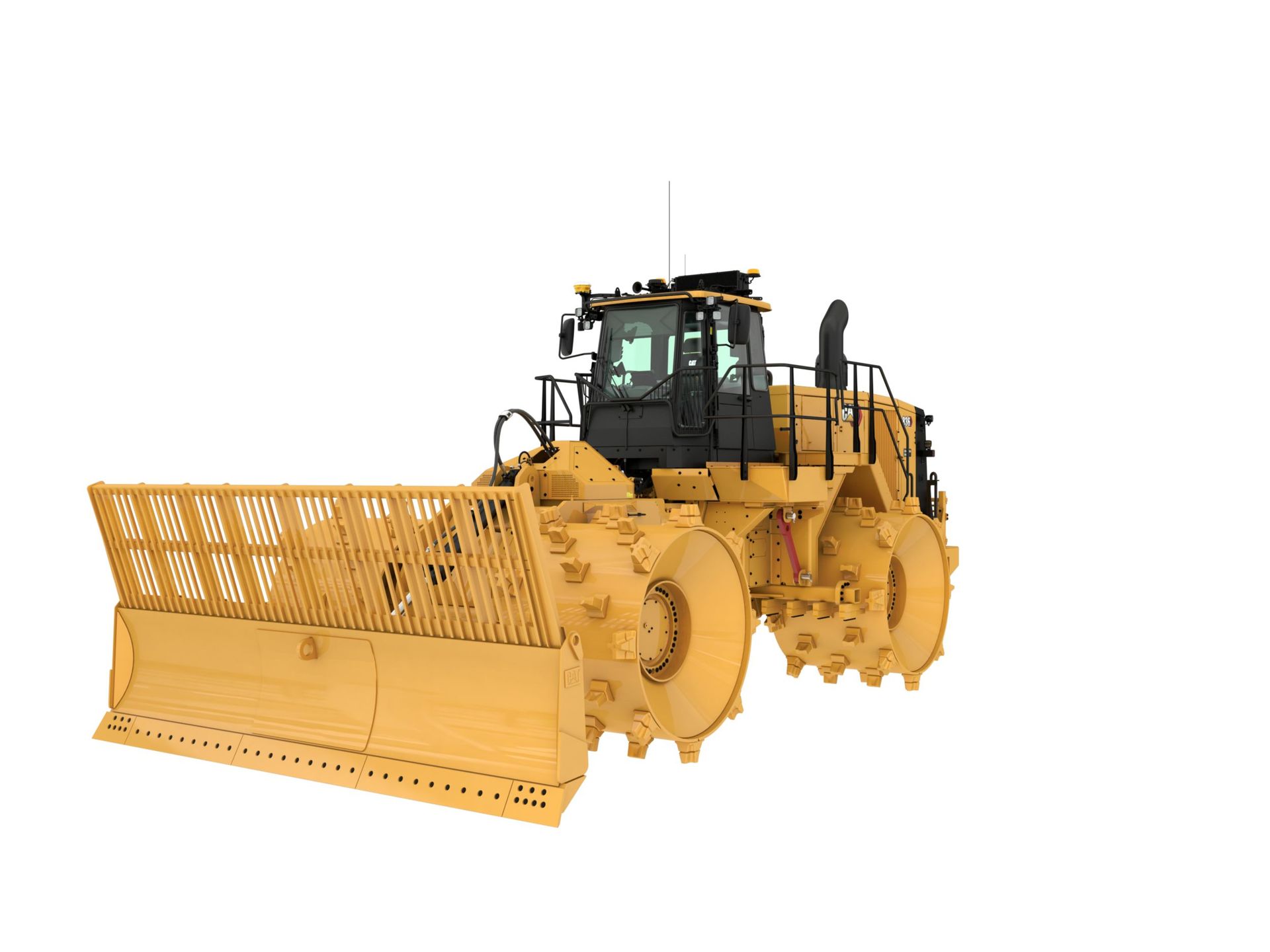

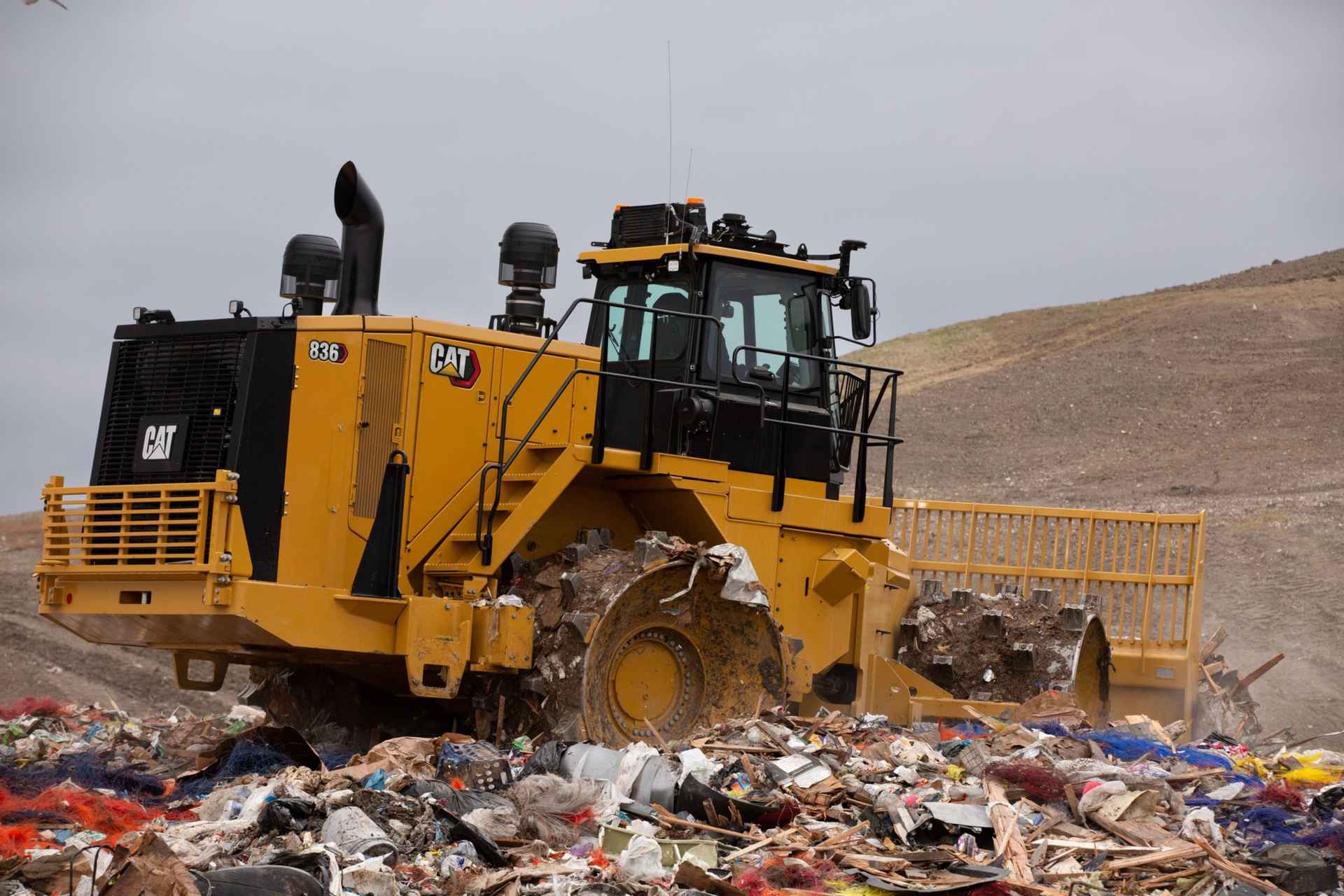

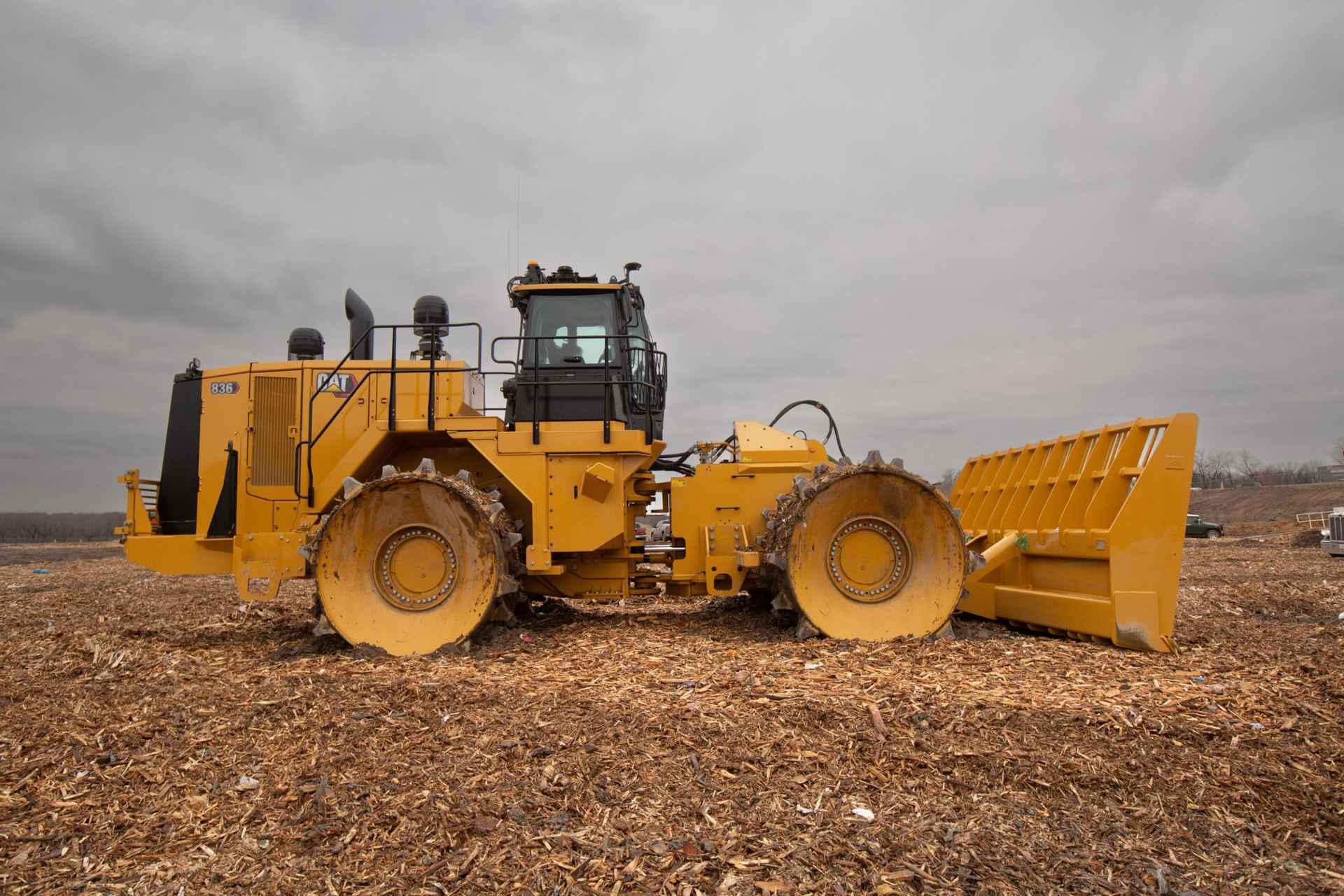

El Compactador de Rellenos Sanitarios Cat® 836 está diseñado con estructuras principales de servicio pesado que soportan varios ciclos de vida, cuenta con un Motor Cat C18, una dirección de palanca única, una cabina presurizada y opciones de ruedas o solapas que ayudan a proporcionar una vida útil prolongada. Las tecnologías de Cat Compact disponibles mejoran aún más el rendimiento y la consistencia del compactado ya que proporcionan valores de compactación precisos y mapeo en 3D.

INFORMACIÓN GENERAL

Potencia neta (ISO 9249:2007)374 kW
Peso en orden de trabajo (Tier 4 final/Stage V)56275 kg
Sistemas de enfriamiento: Tier 4 final/Stage V de la Unión Europea151.5 L
Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): estándar111 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): insonorización109 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): estándar112 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): insonorización110 dB(A)
Puntas cortadoras (grupo de peso)12884 kg
Potencia bruta: SAE J1995:2014419 kW
Potencia neta - SAE J1349:2011370 kW
Potencia neta: ISO 9249:2007374 kW
Potencia del motor: ISO 14396:2002412 kW
Potencia neta - SAE J1349:2011370 kW
Potencia neta: ISO 9249:2007374 kW
Potencia bruta: SAE J1995:2014419 kW
Potencia del motor: ISO 14396:2002412 kW
Par máximo (1.400 rpm)3085 N·m
Calibre145 mm
Carrera183 mm
Cilindrada18.1 L
Velocidad alta de funcionamiento en vacío2120 rpm
Velocidad baja de funcionamiento en vacío750 rpm
Altitud máxima sin reducción de potencia2286 m
Peso en orden de trabajo (Tier 4 final / Stage V)56275 kg
Peso en orden de trabajo (equivalente a Tier 3/Stage IIIA)55939 kg
Peso en orden de trabajo máximo (Tier 4 final/Stage V)57318 kg
Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)56982 kg
Mando directo: avance 17 km/h
Mando directo: avance 212.6 km/h
Mando directo: retroceso 17.4 km/h
Mando directo: retroceso 213.2 km/h
Flujo máximo a 2.000 rpm300 L/min
Ajuste de la válvula de alivio: levantamiento29000 kPa
Ajuste de la válvula de alivio piloto3800 kPa
Flujo máximo a 2.000 rpm300 L/min
Ajuste de válvula de alivio: dirección24100 kPa
Tiempos de ciclo de la dirección: velocidad alta en vacío3.9 s
Tiempos de ciclo de la dirección: velocidad baja en vacío6.4 s
Tanque de combustible793 L
Tanque del fluido de escape diésel32.8 L
Sistemas de enfriamiento: Tier 4 final / Stage V de la UE151.5 L
Sistema de enfriamiento: equivalente a Tier 3/Stage IIIA141.1 L
Cárter del motor60 L
Transmisión83 L
Diferencial: mandos finales: delanteros186 L
Diferencial: mandos finales: traseros190 L
Sistema hidráulico: implemento/dirección175 L
Solo tanque hidráulico103 L
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)112 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)*109 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)112 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
Altura hasta la parte superior de la baliza4634 mm
Altura hasta la parte superior del condensador del aire acondicionado4626 mm
Altura al techo de la cabina4285 mm
Altura: parte superior del tubo de escape4606 mm
Altura: parte superior del capó3430 mm
Espacio libre sobre el suelo al enganche639 mm
Espacio libre sobre el suelo al protector de la transmisión634 mm
Espacio libre sobre el suelo hasta la parte inferior del parachoques965 mm
Desde la línea central del eje trasero hasta la protección trasera del compactador3454 mm
Desde el enganche hasta la línea central del eje delantero2275 mm
Distancia entre ejes4550 mm
Ancho sobre las barras deflectoras delanteras3930 mm
Ancho sobre las barras deflectoras traseras3933 mm
Ancho sobre la plataforma3196 mm
Ancho sobre los tambores4280 mm
Longitud total de la máquina con hoja en semi-U10914 mm
Capacidad19.8 m³
Ancho total5193 mm
Altura2260 mm
Altura de la cuchilla1125 mm
Profundidad de excavación364 mm
Espacio libre sobre el suelo1730 mm
Radio de giro: esquina exterior de la hoja8737 mm
Radio de giro (interior de las ruedas)3635 mm
Peso3127 kg
Peso en orden de trabajo total55931 kg
Capacidad22.4 m³
Ancho total5313 mm
Altura2294 mm
Altura de la cuchilla1255 mm
Profundidad de excavación362 mm
Espacio libre sobre el suelo1735 mm
Radio de giro: esquina exterior de la hoja8823 mm
Radio de giro: interior de las ruedas3635 mm
Peso3612 kg
Peso en orden de trabajo total56413 kg
Capacidad25.7 m³
Ancho total5290 mm
Altura2204 mm
Altura de la cuchilla1255 mm
Profundidad de excavación934 mm
Espacio libre sobre el suelo1198 mm
Radio de giro: esquina exterior de la hoja8795 mm
Radio de giro: interior de las ruedas3635 mm
Peso3491 kg
Peso en orden de trabajo total56287 kg
Puntas de combinación (grupo de peso)12814 kg
Puntas en cruz: peso (grupo)13510 kg
Puntas de paleta: peso (grupo)12350 kg
Peso de las puntas de diamante (grupo)14814 kg
Diámetro exterior2128 mm
Diámetro exterior: diamante2140 mm
Diámetro del tambor1770 mm
Ancho del tambor1400 mm
Ancho sobre los tambores168.5 pulg
Alto de la punta7 pulg
Altura de la punta: diamante184 mm
Potencia neta (ISO 9249:2007)502 hp
Peso en orden de trabajo (Tier 4 final/Stage V)124063 lb
Flujo máximo a 2.000 rpm79 gal/min
Flujo máximo a 2.000 rpm79 gal/min
Sistemas de enfriamiento: Tier 4 final/Stage V de la Unión Europea40 gal (EE.UU.)
Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): estándar111 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): insonorización109 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): estándar112 dB(A)
Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
Nivel de ruido de la máquina (ISO 6395:2008): insonorización110 dB(A)
Puntas cortadoras (grupo de peso)28404 lb
Potencia bruta: SAE J1995:2014562 hp
Potencia neta - SAE J1349:2011496 hp
Potencia neta: ISO 9249:2007502 hp
Potencia del motor: ISO 14396:2002553 hp
Potencia neta - SAE J1349:2011496 hp
Potencia neta: ISO 9249:2007502 hp
Potencia bruta: SAE J1995:2014562 hp
Potencia del motor: ISO 14396:2002553 hp
Par máximo (1.400 rpm)2275 lbf·pie
Calibre5.71 pulg
Carrera7.2 pulg
Cilindrada1104.5 pulg³
Velocidad alta de funcionamiento en vacío2120 rpm
Velocidad baja de funcionamiento en vacío750 rpm
Altitud máxima sin reducción de potencia7500 pie
Peso en orden de trabajo (Tier 4 final / Stage V)124063 lb
Peso en orden de trabajo (equivalente a Tier 3/Stage IIIA)123321 lb
Peso en orden de trabajo máximo (Tier 4 final/Stage V)126364 lb
Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)125622 lb
Mando directo: avance 14.3 milla/h
Mando directo: avance 27.8 milla/h
Mando directo: retroceso 14.6 milla/h
Mando directo: retroceso 28.2 milla/h
Flujo máximo a 2.000 rpm79 gal EE.UU./min
Ajuste de la válvula de alivio: levantamiento4206 lb/pulg²
Ajuste de la válvula de alivio piloto551 lb/pulg²
Flujo máximo a 2.000 rpm79 gal EE.UU./min
Ajuste de válvula de alivio: dirección3495 lb/pulg²
Tiempos de ciclo de la dirección: velocidad alta en vacío3.9 s
Tiempos de ciclo de la dirección: velocidad baja en vacío6.4 s
Tanque de combustible209 gal (EE.UU.)
Tanque del fluido de escape diésel9 gal (EE.UU.)
Sistemas de enfriamiento: Tier 4 final / Stage V de la UE40 gal (EE.UU.)
Sistema de enfriamiento: equivalente a Tier 3/Stage IIIA37.2 gal (EE.UU.)
Cárter del motor16 gal (EE.UU.)
Transmisión21.9 gal (EE.UU.)
Diferencial: mandos finales: delanteros49 gal (EE.UU.)
Diferencial: mandos finales: traseros50 gal (EE.UU.)
Sistema hidráulico: implemento/dirección46.2 gal (EE.UU.)
Solo tanque hidráulico27.2 gal (EE.UU.)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)112 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)*109 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)112 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)*110 dB(A)
Altura hasta la parte superior de la baliza15.2 pie
Altura hasta la parte superior del condensador del aire acondicionado15.2 pie
Altura al techo de la cabina14.1 pie
Altura: parte superior del tubo de escape15.1 pie
Altura: parte superior del capó11.3 pie
Espacio libre sobre el suelo al enganche2.1 pie
Espacio libre sobre el suelo al protector de la transmisión2.1 pie
Espacio libre sobre el suelo hasta la parte inferior del parachoques3.2 pie
Desde la línea central del eje trasero hasta la protección trasera del compactador11.3 pie
Desde el enganche hasta la línea central del eje delantero7.5 pie
Distancia entre ejes14.9 pie
Ancho sobre las barras deflectoras delanteras12.9 pie
Ancho sobre las barras deflectoras traseras12.9 pie
Ancho sobre la plataforma10.5 pie
Ancho sobre los tambores14 pie
Longitud total de la máquina con hoja en semi-U35.8 pie
Capacidad25.9 yd³
Ancho total17 pie
Altura7.4 pie
Altura de la cuchilla3.7 pie
Profundidad de excavación1.2 pie
Espacio libre sobre el suelo5.7 pie
Radio de giro: esquina exterior de la hoja28.7 pie
Radio de giro (interior de las ruedas)11.9 pie
Peso6894 lb
Peso en orden de trabajo total123000 lb
Capacidad29.3 yd³
Ancho total17.4 pie
Altura7.5 pie
Altura de la cuchilla4.1 pie
Profundidad de excavación1.2 pie
Espacio libre sobre el suelo5.7 pie
Radio de giro: esquina exterior de la hoja28.9 pie
Radio de giro: interior de las ruedas11.9 pie
Peso7963 lb
Peso en orden de trabajo total124063 lb
Capacidad33.6 yd³
Ancho total17.4 pie
Altura7.2 pie
Altura de la cuchilla4.1 pie
Profundidad de excavación3.1 pie
Espacio libre sobre el suelo3.9 pie
Radio de giro: esquina exterior de la hoja28.8 pie
Radio de giro: interior de las ruedas11.9 pie
Peso7696 lb
Peso en orden de trabajo total123785 lb
Puntas de combinación (grupo de peso)28250 lb
Puntas en cruz: peso (grupo)29784 lb
Puntas de paleta: peso (grupo)272227 lb
Peso de las puntas de diamante (grupo)32659 lb
Diámetro exterior83.8 pulg
Diámetro exterior: diamante84.3 pulg
Diámetro del tambor69.7 pulg
Ancho del tambor55.1 pulg
Ancho sobre los tambores4280 mm
Alto de la punta179 mm
Altura de la punta: diamante7.25 pulg
Modelo de motorCat® C18
EmisionesOpción 1: Tier 4 final de la EPA de EE.UU., Stage V de la Unión Europea, Stage V de Corea y 2014 de Japón
Velocidad nominal1900rpm
EmisionesOpción 2: MAR-1 de Brasil, equivalente a Tier 3 de la EPA de EE.UU./Stage IIIA de la Unión Europea
Velocidad nominal1900rpm
Reserva de par52%
- Nota
- La potencia neta anunciada es la potencia disponible en el volante del motor cuando el motor está equipado con ventilador, filtro de aire, módulo de emisiones limpias y alternador.
Tipo de transmisiónPlanetario - servotransmisión - ECPC
Sistema de levantamiento: circuitoImplementación de distribución de flujo; válvula LS operada por piloto con EH (Electro-Hydraulic, control electrónico hidráulico)
Sistema de levantamiento: bombaPistón de desplazamiento variable
Cilindros de doble acción: levantamiento, calibre y carrera137,9 mm x 1021 mm (5,5 pulg x 40,2 pulg)
Sistema pilotoPistón de desplazamiento variable
Sistema de dirección: circuitoImplementación de distribución de flujo; piloto, con detección de carga
Sistema de dirección: bombaPistón de desplazamiento variable
Ángulo de dirección total86°
- Nota
- Los motores Cat diésel Tier 4 final de la EPA de EE.UU., Stage V de la Unión Europea, Stage V de Corea y 2014 de Japón deben usar ULSD (Ultra Low Sulfur Diesel, Combustible diésel de contenido ultrabajo de azufre) con 15 ppm de azufre o menos y son compatibles* con ULSD mezclado con los siguientes combustibles de baja intensidad de carbono** hasta: • Un 20 % de biodiesel FAME (éster metílico de ácido graso)***. • Un 100 % de combustibles diésel renovables, como HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). • Los Motores Cat que cumplen con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU., y Stage IIIA de la UE, son compatibles con combustible diésel mezclado con los siguientes combustibles de baja intensidad de carbono** hasta: • Un 100 % de biodiesel FAME (éster metílico de ácido graso)***. • Un 100 % de combustibles diésel renovables, como HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte con su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) para obtener más detalles. * Aunque los motores Caterpillar son compatibles con estos combustibles alternativos, es posible que en algunas regiones no se permita su uso. ** Las emisiones de gases de efecto invernadero del tubo de escape generadas por los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales. *** Los motores sin dispositivos de postratamiento pueden utilizar mezclas más altas, hasta un 100 % de biodiésel (para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat).
Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. • Si está equipado con R134a (potencial de calentamiento global de 1.430), el sistema contiene 1,4 kg (3,1 lb) de refrigerante, que tiene un equivalente de CO2 de 2,002 toneladas métricas (2,206 tons EE.UU.).
DelanteroPlanetaria fija
TraseroPlanetaria oscilante
Ángulo de oscilación±6°
Frenos de servicioDiscos múltiples sumergidos en aceite (cerrados) en las 2 ruedas
Freno de estacionamientoSe conectan por resorte y se liberan hidráulicamente
Nota (1)*Equipado con sistema de insonorización
Nota (2)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (3)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (4)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nota (1)*Equipado con sistema de insonorización
Nota (2)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (3)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (4)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Pies por fila8
Pies por rueda40
ReemplazableSoldado
Nota (1)El nivel de presión acústica en los oídos del operador se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6396:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6395:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6395:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (2)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nota (2)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
