ESPECIFICACIONES
Potencia neta: ISO 9249171 hp
Potencia neta - ISO 9249 (DIN)174 hp (métrico)
Potencia del motor máxima: ISO 14396174 hp
Potencia del motor ISO 14396 (DIN)176 hp (métrico)
INFORMACIÓN GENERAL

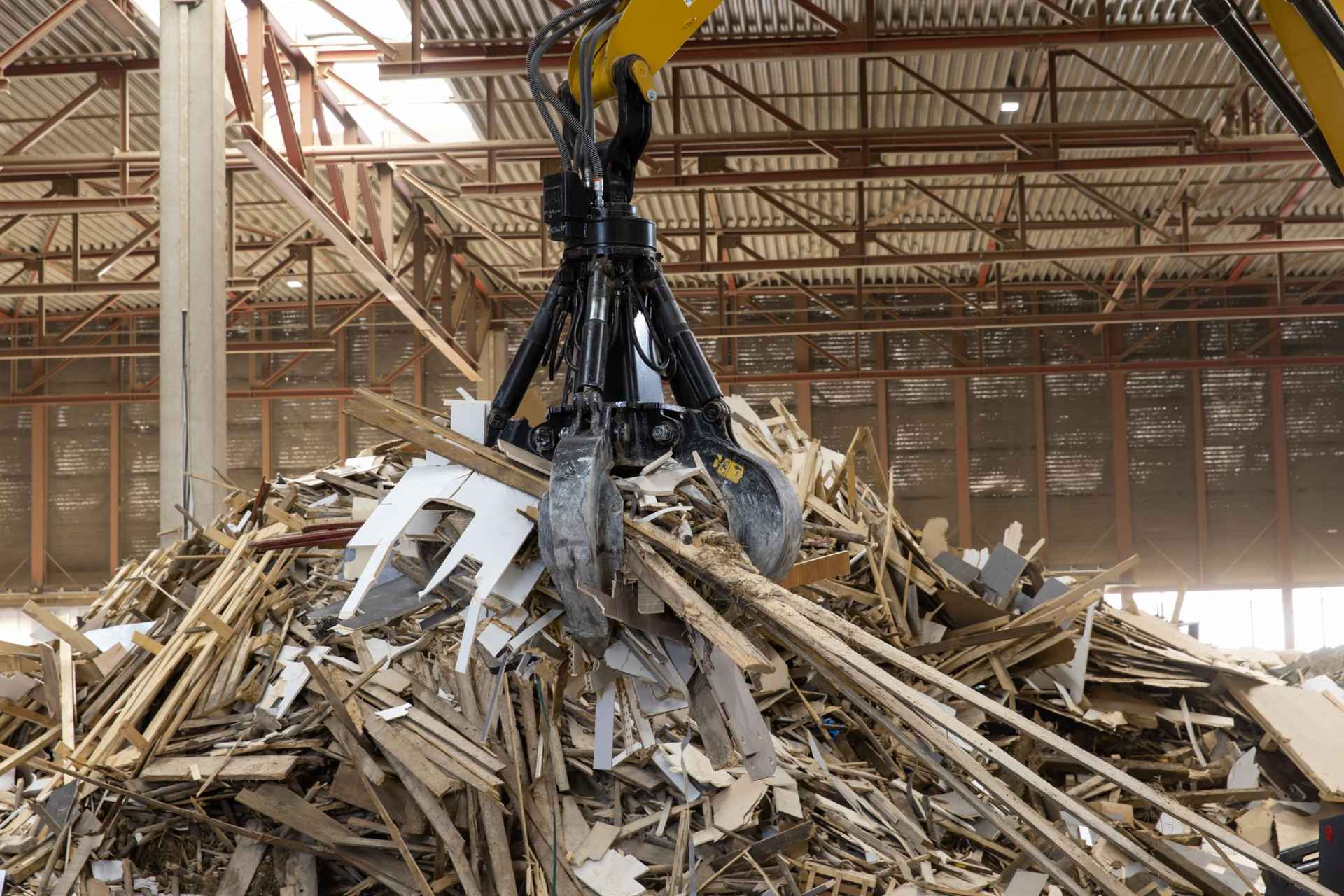

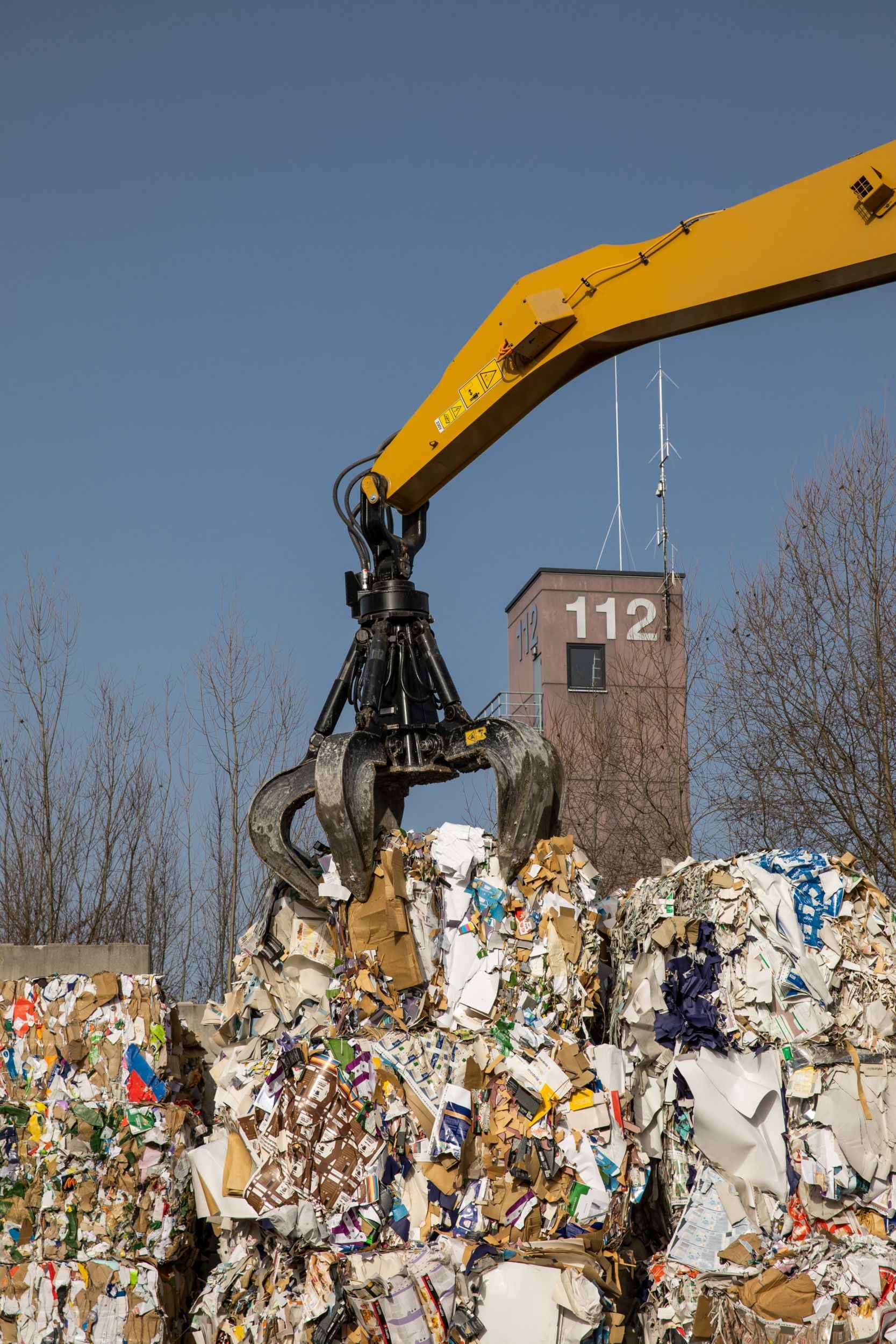

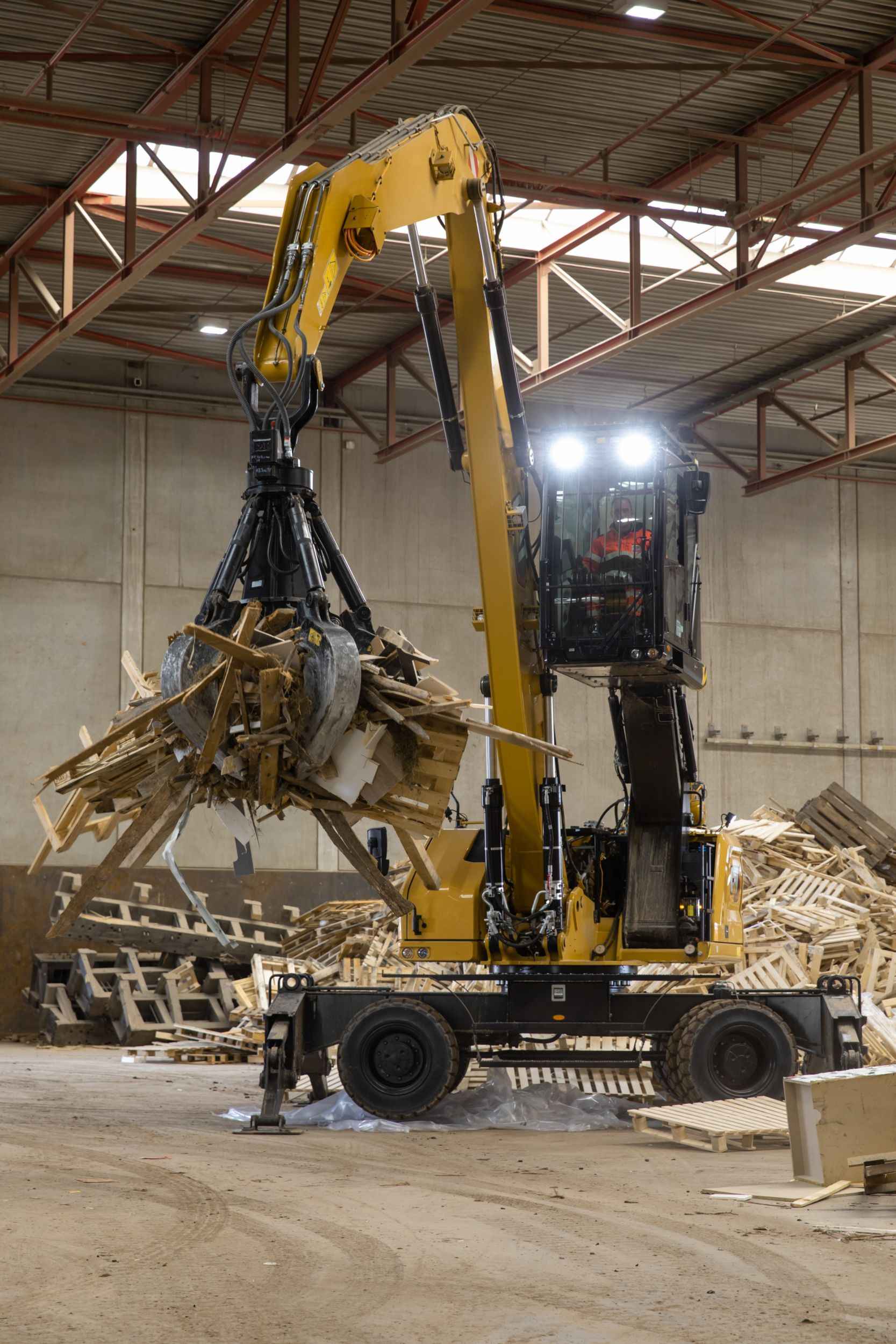

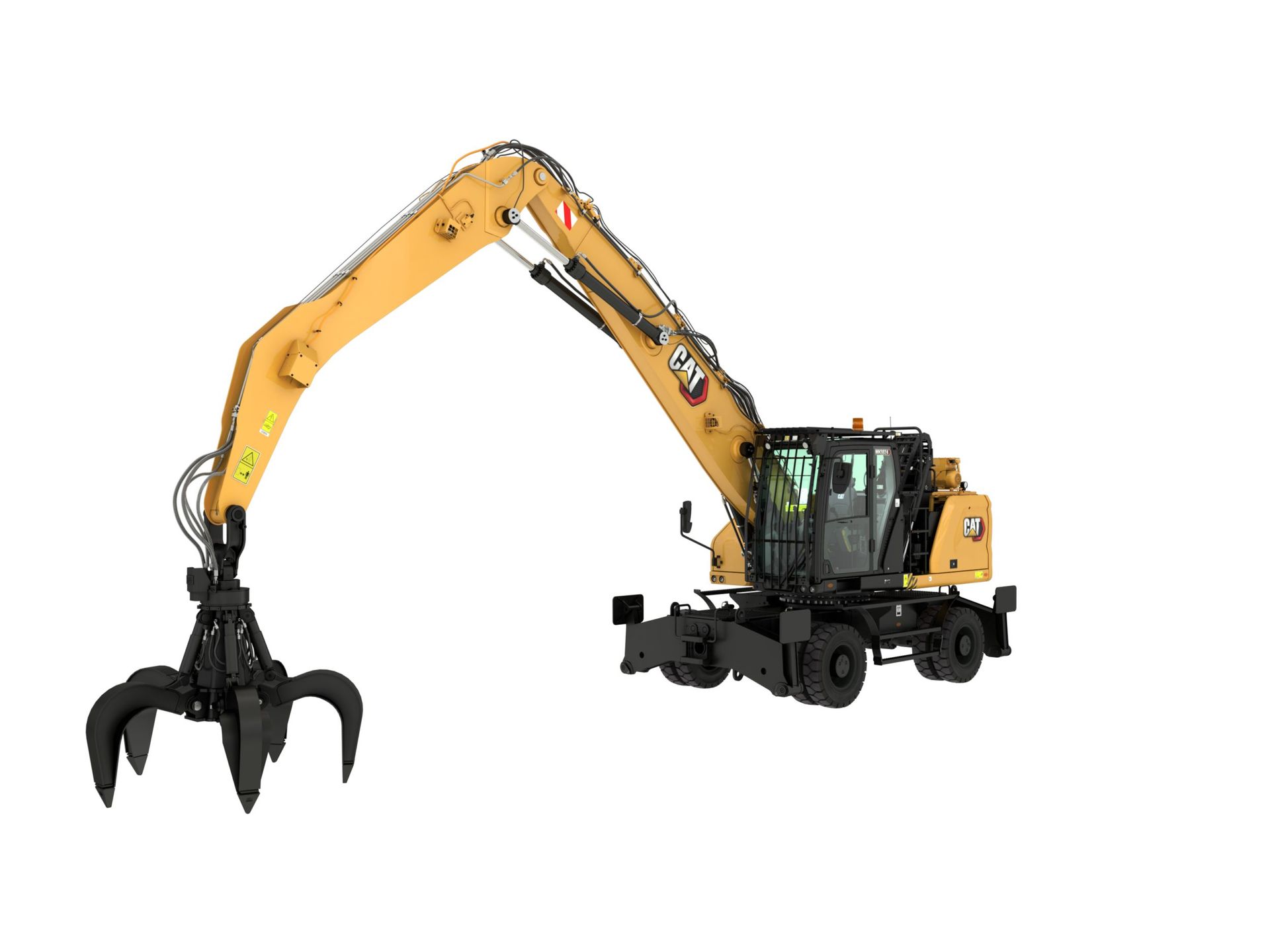

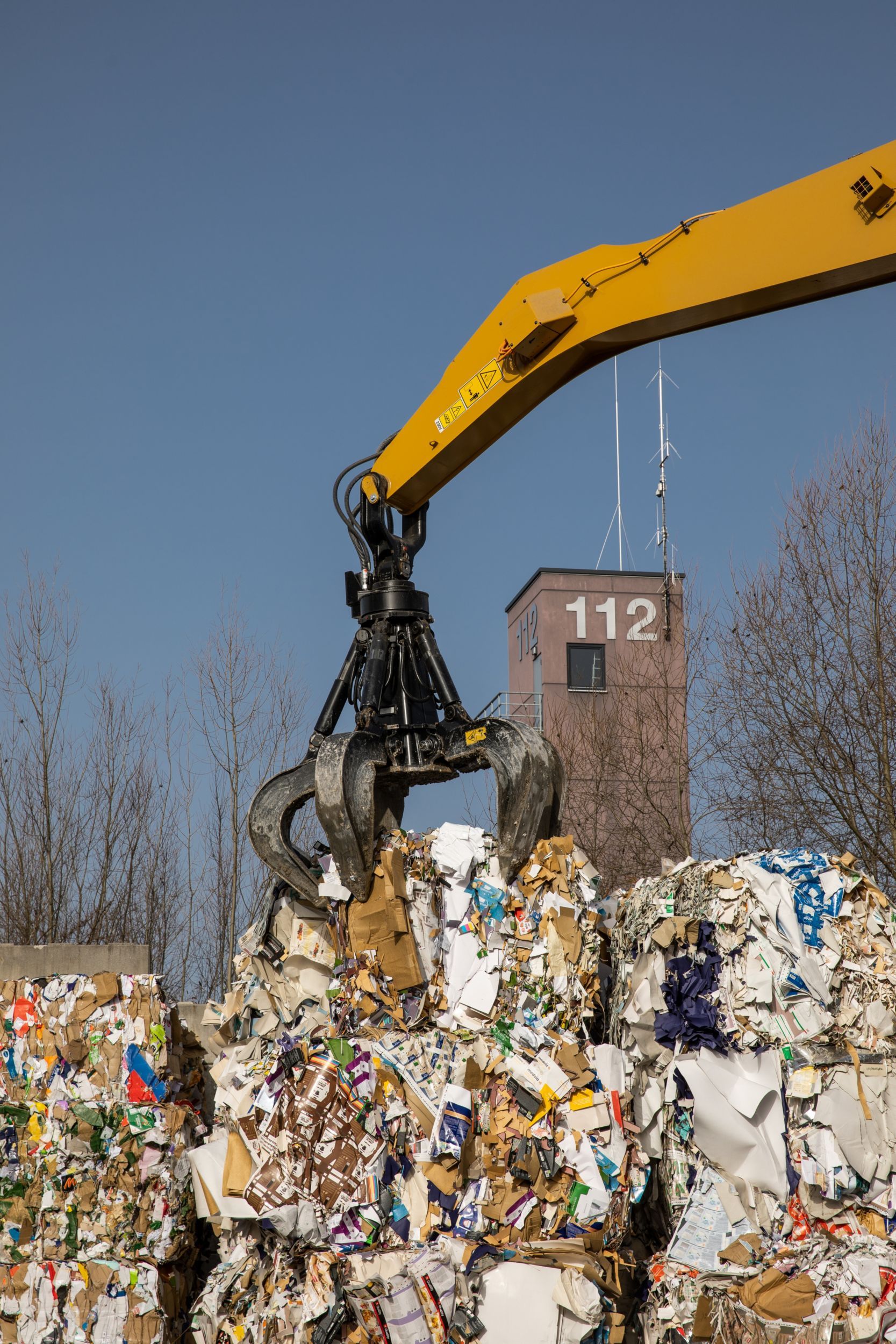

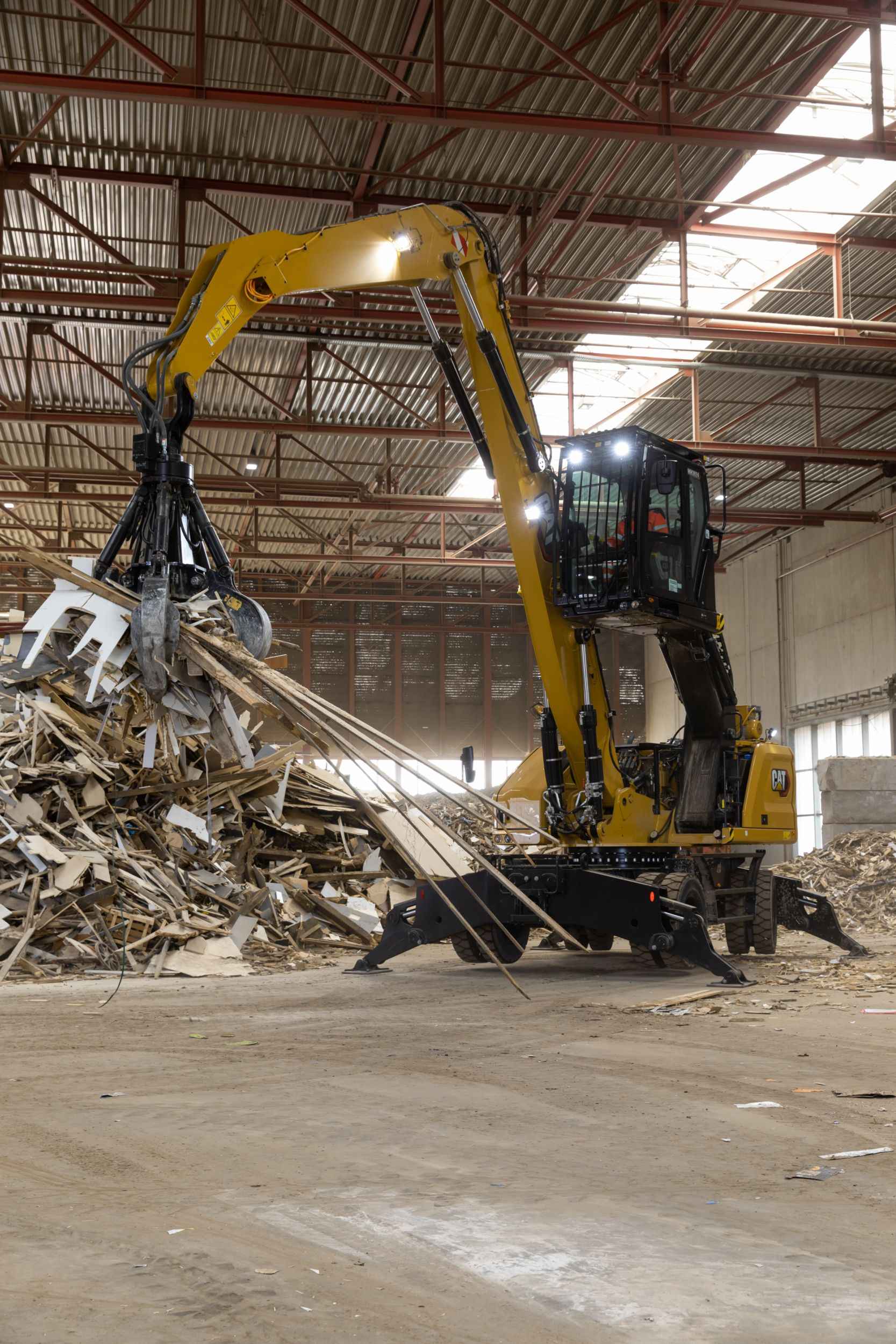

El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior para las aplicaciones más exigentes de depósitos de chatarra y desperdicios. El equipo MH3024 posee tecnologías fáciles de usar, una cabina cómoda y múltiples opciones de pluma y brazo que se adaptan a su trabajo. Estas características ayudan a crear un producto seguro y fiable para hacer frente a la gran variedad de retos a los que se enfrenta cada día.
INFORMACIÓN GENERAL
El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior para las aplicaciones más exigentes de depósitos de chatarra y desperdicios. El equipo MH3024 posee tecnologías fáciles de usar, una cabina cómoda y múltiples opciones de pluma y brazo que se adaptan a su trabajo. Estas características ayudan a crear un producto seguro y fiable para hacer frente a la gran variedad de retos a los que se enfrenta cada día.
- Potencia neta: ISO 9249128 kW
- Potencia neta - ISO 9249 (DIN)174 hp (métrico)
- Potencia del motor máxima: ISO 14396129 kW
- Potencia del motor ISO 14396 (DIN)176 hp (métrico)
- Calibre105 mm
- Carrera135 mm
- Cilindrada4.4 L
- Velocidad máxima de desplazamiento20 km/h
- Tracción de la barra de tiro127 kN
- Presión máxima: implementos35000 kPa
- Presión máxima: giro39000 kPa
- Presión máxima: desplazamiento35000 kPa
- Velocidad de giro8 rpm
- Par de giro máximo55 kN·m
- Peso en orden de trabajo26500 kg
- Capacidad del tanque de combustible350 L
- Sistema de enfriamiento36 L
- Aceite del motor13 L
- Eje trasero: caja (diferencial)14 L
- Mando final: cada uno2.5 L
- Servotransmisión2.5 L
- Sistema hidráulico (incluido el tanque)345 L
- Tanque hidráulico155 L
- Longitud de transporte10670 mm
- Longitud de la máquina5290 mm
- Radio de giro de la cola2600 mm
- Espacio libre del contrapeso1300 mm
- Altura de la cabina: bajada3350 mm
- Altura de la cabina: bajada con OPG3350 mm
- Altura de la cabina: levantada5750 mm
- Altura de la cabina: levantada con OPG5750 mm
- Distancia entre ejes2750 mm
- Ancho de embarque2990 mm
- Espacio libre sobre el suelo240 mm
- Longitud del tren de rodaje5300 mm
- Alcance máximo12010 mm
- Altura máxima13030 mm
- Altura de descarga mínima4520 mm
- Profundidad máxima3010 mm
- Altura del pasador de la pluma9260 mm
- Potencia neta: ISO 9249171 hp
- Potencia neta - ISO 9249 (DIN)174 hp (métrico)
- Potencia del motor máxima: ISO 14396174 hp
- Potencia del motor ISO 14396 (DIN)176 hp (métrico)
- Calibre4.1 pulg
- Carrera5.3 pulg
- Cilindrada268.5 pulg³
- Velocidad máxima de desplazamiento12.4 milla/h
- Tracción de la barra de tiro28551 lbf
- Presión máxima: implementos5075 lb/pulg²
- Presión máxima: giro5656 lb/pulg²
- Presión máxima: desplazamiento5075 lb/pulg²
- Velocidad de giro8 rpm
- Par de giro máximo40700 lbf·pie
- Peso en orden de trabajo58420 lb
- Capacidad del tanque de combustible92.5 gal (EE.UU.)
- Sistema de enfriamiento9.5 gal (EE.UU.)
- Aceite del motor3.4 gal (EE.UU.)
- Eje trasero: caja (diferencial)3.7 gal (EE.UU.)
- Mando final: cada uno0.7 gal (EE.UU.)
- Servotransmisión0.7 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)91.1 gal (EE.UU.)
- Tanque hidráulico40.9 gal (EE.UU.)
- Longitud de transporte35 pie
- Longitud de la máquina17.4 pie
- Radio de giro de la cola8.5 pie
- Espacio libre del contrapeso4.3 pie
- Altura de la cabina: bajada11 pie
- Altura de la cabina: bajada con OPG11 pie
- Altura de la cabina: levantada18.9 pie
- Altura de la cabina: levantada con OPG18.9 pie
- Distancia entre ejes9 pie
- Ancho de embarque9.8 pie
- Espacio libre sobre el suelo0.8 pie
- Longitud del tren de rodaje17.4 pie
- Alcance máximo39.4 pie
- Altura máxima42.7 pie
- Altura de descarga mínima14.8 pie
- Profundidad máxima9.9 pie
- Altura del pasador de la pluma30.4 pie
- Modelo de motorCat® C4.4
- Capacidad para biodiéselHasta B20¹
- EmisionesCumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y a Stage IIIA de la UE.
- Nota (1)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con ventilador, sistema de admisión de aire, sistema de escape y alternador con una velocidad del motor a 2.200 rpm. La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación.
- Nota (2)¹ Los motores Cat son compatibles con combustible diésel mezclado con los siguientes combustibles de baja intensidad de carbono** hasta un 100 % de biodiésel FAME (fatty acid methyl ester, éster metílico de ácido graso)* o un 100 % de combustible diésel renovable, HVO (hydrotreated vegetable oil, aceite vegetal hidrotratado) y GTL (gas-to-liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte con su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) a fin de obtener más detalles. * Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat. ** Las emisiones de gases de efecto invernadero del tubo de escape generadas por combustibles de menor intensidad de carbono son casi las mismas que con los combustibles tradicionales.
- Pendiente máxima65%
- Nota
El peso en orden de trabajo incluye el tanque de combustible lleno, el operador y una herramienta de 1.400 kg (3.086 lb). El peso varía según la configuración.
- PlumaMH 7,45 m (24' 5")
- BrazoParte delantera caída de 5,0 m (16' 5")
- PlumaMH 7,45 m (24' 5")
- BrazoParte delantera caída de 5,0 m (16' 5")
- Nota (1)El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,05 kg (2,31 lb) de refrigerante, que tiene un equivalente de CO2 de 1,502 toneladas métricas (1,655 ton EE.UU.).
