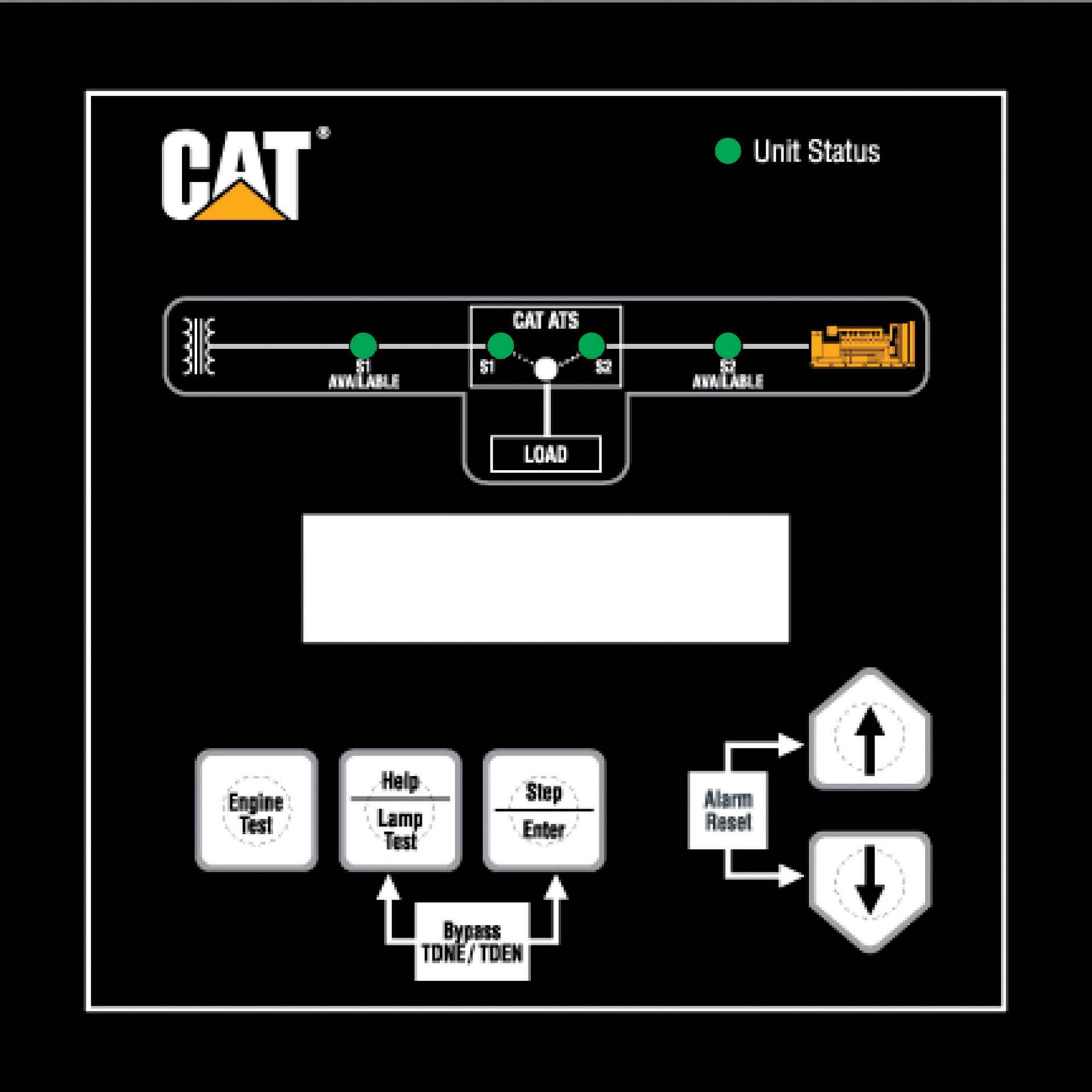

CONTROLADOR ATC-300+
ESPECIFICACIONES
Sin información
INFORMACIÓN GENERAL
El ATC-300+ es un controlador ATS integral y multifuncional basado en microprocesadores. Es un dispositivo autónomo, compacto y montado en un panel que está diseñado para reemplazar al relé tradicional y a los paneles lógicos de estado sólido. El controlador ATC-300+ ofrece flexibilidad programada para abordar las necesidades de cualquier sistema. Funciona con todos los voltajes del sistema entre 120 y 600 V, de una sola fase y tres fases a 50 o 60 Hz. Además, se proporciona un período sin potencia de control. El controlador vigila el estado del voltaje entre las tres fases y la frecuencia de la fuente 1 y 2 de potencia, además de poder programarse para la operación de una fase. El Controlador ATC-300+ proporciona la información necesaria para asegurarse de que el ATS funcione correctamente a través de una serie de funciones programadas de detección y sincronización.
INFORMACIÓN GENERAL
El ATC-300+ es un controlador ATS integral y multifuncional basado en microprocesadores. Es un dispositivo autónomo, compacto y montado en un panel que está diseñado para reemplazar al relé tradicional y a los paneles lógicos de estado sólido. El controlador ATC-300+ ofrece flexibilidad programada para abordar las necesidades de cualquier sistema. Funciona con todos los voltajes del sistema entre 120 y 600 V, de una sola fase y tres fases a 50 o 60 Hz. Además, se proporciona un período sin potencia de control. El controlador vigila el estado del voltaje entre las tres fases y la frecuencia de la fuente 1 y 2 de potencia, además de poder programarse para la operación de una fase. El Controlador ATC-300+ proporciona la información necesaria para asegurarse de que el ATS funcione correctamente a través de una serie de funciones programadas de detección y sincronización.
- Gama de clasificación120 a 600 V, de una fase y tres fases a 50/60 Hz
- Tipo de transferenciaDepende de la aplicación del interruptor
- Tipo de interruptorDepende de la aplicación del interruptor
- Voltaje de control de entrada65 a 145 Vca, 50/60 Hz
- Mediciones de voltaje utilitariosFuente 1 VAB Fuente 2 VAB<br>Fuente 1 VAC Fuente 2 VBC<br>Fuente 1 VCA Fuente 2 VCA
- Gama de medición de voltaje0 a 790 VCA rms (50/60 Hz)
- Precisión de medición de voltaje+/-2% del voltaje nominal de entrada
- Mediciones de frecuencia deFuente 1 y fuente 2
- Gama de medición de frecuencia40 Hz a 70 Hz
- Precisión de medición de frecuencia+/- 0,1Hz
- Desconexión de subvoltaje50% al 90% del voltaje nominal
- Alcance de subvoltaje(Desexcitación +2%) al 99% del voltaje nominal del sistema
- Gama de desconexión de subfrecuencia90 al 97% de la frecuencia nominal del sistema
- Gama de alcance de subfrecuencia(Desexcitación +1Hz) al 99% de la frecuencia nominal del sistema
- Gama de desconexión de sobrefrecuencia103 al 110% de la frecuencia nominal del sistema
- Gama de alcance de sobrefrecuencia101% a (desexcitación - 1Hz) de la frecuencia nominal del sistema
- Gama de temperaturas de operación-20 a 70grados C (-4 a +158grados F)
- Gama de temperatura de almacenamiento-30 a 85grados C (-22 a +185grados F)
- Humedad de funcionamiento0 a 95% de humedad relativa (sin condensación)
- Entorno de operaciónResistente a amoníaco, metano, nitrógeno, hidrógeno e hidrocarburos
- Relé de arranque del grupo electrógeno5A, 1/6hp a 250 Vca, Vca 5A a 30 VCC con carga máxima de 150W
- Relés K1, K2<br>10A, 1 a 3hp a 250 VCA</br><br>10A a 30 VCC</br>
- Pruebas aplicablesComponente reconocido por UL<br>Cumple con el objetivo de UL991 y UL1008<br>Cumple con IEC 1000-4-2, 1000-4-3, 1000-4-4
- Continuación de pruebas aplicables1000-4-5, 1000-4-6, 1000-4-11<br>CISPR 11, Clase A<br>FCC Parte 15, Clase A<br>CSS 22.2-178
- Compatibilidad del recintoNEMA 1, NEMA 3R y NEMA 12<br>Placa delantera del Controlador ATC-300+ resistente a rayos UV
