CONTROLADOR ATC-900
ESPECIFICACIONES
Sin información
INFORMACIÓN GENERAL

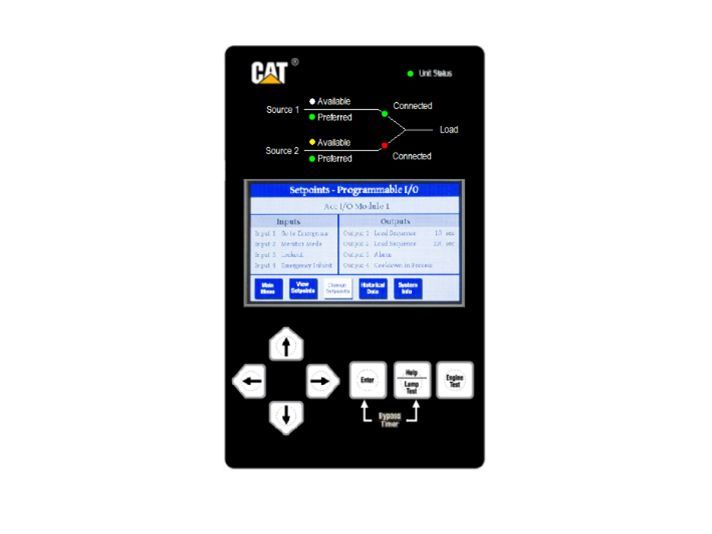

El Controlador ATC-900 es un dispositivo monitor programable basado en microprocesadores para los interruptores de transferencia Cat. Las operaciones de acceso de datos y programación se realizan con los botones táctiles de función del Controlador ATC-900 junto con una pantalla LED alfanumérica numerada fácil de leer. Tanto los botones funcionales como la ventana de la pantalla son parte del tablero delantero del dispositivo, montado en la puerta. Un botón de ayuda incorporado proporciona asistencia al usuario mediante mensajes en la pantalla.
La opción de comunicación permite monitorear y controlar varios interruptores de transferencia, de manera local o remota desde un solo lugar. Dependiendo de la aplicación, el usuario puede personalizar el Controlador ATC-900 para cumplir con una aplicación en particular. El Controlador ATC-900 está equipado para mostrar información histórica ya sea a través del tablero delantero o comunicaciones mod bus a un equipo personal. Disponible con el tiempo de funcionamiento de la fuente 1 y 2, el tiempo disponible y el tiempo de conexión, así como el tiempo de energización de la carga, la cantidad de transferencias, la fecha, la hora y el motivo de las últimas 16transferencias.
INFORMACIÓN GENERAL
El Controlador ATC-900 es un dispositivo monitor programable basado en microprocesadores para los interruptores de transferencia Cat. Las operaciones de acceso de datos y programación se realizan con los botones táctiles de función del Controlador ATC-900 junto con una pantalla LED alfanumérica numerada fácil de leer. Tanto los botones funcionales como la ventana de la pantalla son parte del tablero delantero del dispositivo, montado en la puerta. Un botón de ayuda incorporado proporciona asistencia al usuario mediante mensajes en la pantalla.
La opción de comunicación permite monitorear y controlar varios interruptores de transferencia, de manera local o remota desde un solo lugar. Dependiendo de la aplicación, el usuario puede personalizar el Controlador ATC-900 para cumplir con una aplicación en particular. El Controlador ATC-900 está equipado para mostrar información histórica ya sea a través del tablero delantero o comunicaciones mod bus a un equipo personal. Disponible con el tiempo de funcionamiento de la fuente 1 y 2, el tiempo disponible y el tiempo de conexión, así como el tiempo de energización de la carga, la cantidad de transferencias, la fecha, la hora y el motivo de las últimas 16transferencias.
- Gama de clasificación120 a 600 V, de una fase y tres fases a 50/60 Hz
- Tipo de transferenciaDepende de la aplicación del interruptor
- Tipo de interruptorDepende de la aplicación del interruptor
- Voltaje de control de entrada120 Vca (50/60 Hz) (gama de operación de 65 a 160 Vca)
- Mediciones de voltaje utilitariosFuente 1, fuente 2 y carga<br>(VAB, VBC, VCA para sistema de tres fases)
- Gama de medición de voltaje0 a 700 Vca
- Precisión de medición de voltaje+/-1% de escala completa
- Mediciones de frecuencia deFuente 1 y fuente 2
- Gama de medición de frecuencia40 Hz a 80 Hz
- Precisión de medición de frecuencia+/- 0,1Hz
- Desconexión de subvoltajeTipo disyuntor del 50% al 97% del voltaje nominal del sistema<br>Tipo contactor del 78% al 97%
- Alcance de subvoltaje(Desexcitación +2%) al 99% del voltaje nominal del sistema
- Gama de desconexión de subfrecuencia90 al 97% de la frecuencia nominal del sistema
- Gama de alcance de subfrecuencia(Desexcitación +1Hz) al 99% de la frecuencia nominal del sistema
- Gama de desconexión de sobrefrecuencia103 al 110% de la frecuencia nominal del sistema
- Gama de alcance de sobrefrecuencia101% a (Desexcitación +1Hz) de la frecuencia nominal del sistema
- Gama de temperaturas de operación-20 a 70grados C (-4 a +158grados F)
- Humedad de funcionamientoHasta el 90% de humedad relativa (sin condensación)
- Compatibilidad del recinto<li>NEMA 12 (montaje estándar)</li><lNEMA 4/4X</li><li>NEMA 3R</li><li>Placa delantera resistente a los rayos UV</li>
- Aplicación de voltaje del sistema120 a 600 Vca (50/60 Hz) (de una o tres fases)
