ESPECIFICACIONES
Rendimiento de la bomba: dirección96 gal/min
Bomba del ventilador21 gal/min
Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal/min
Flujo del cilindro de inclinación: flujo de la parte delantera53 gal/min
INFORMACIÓN GENERAL

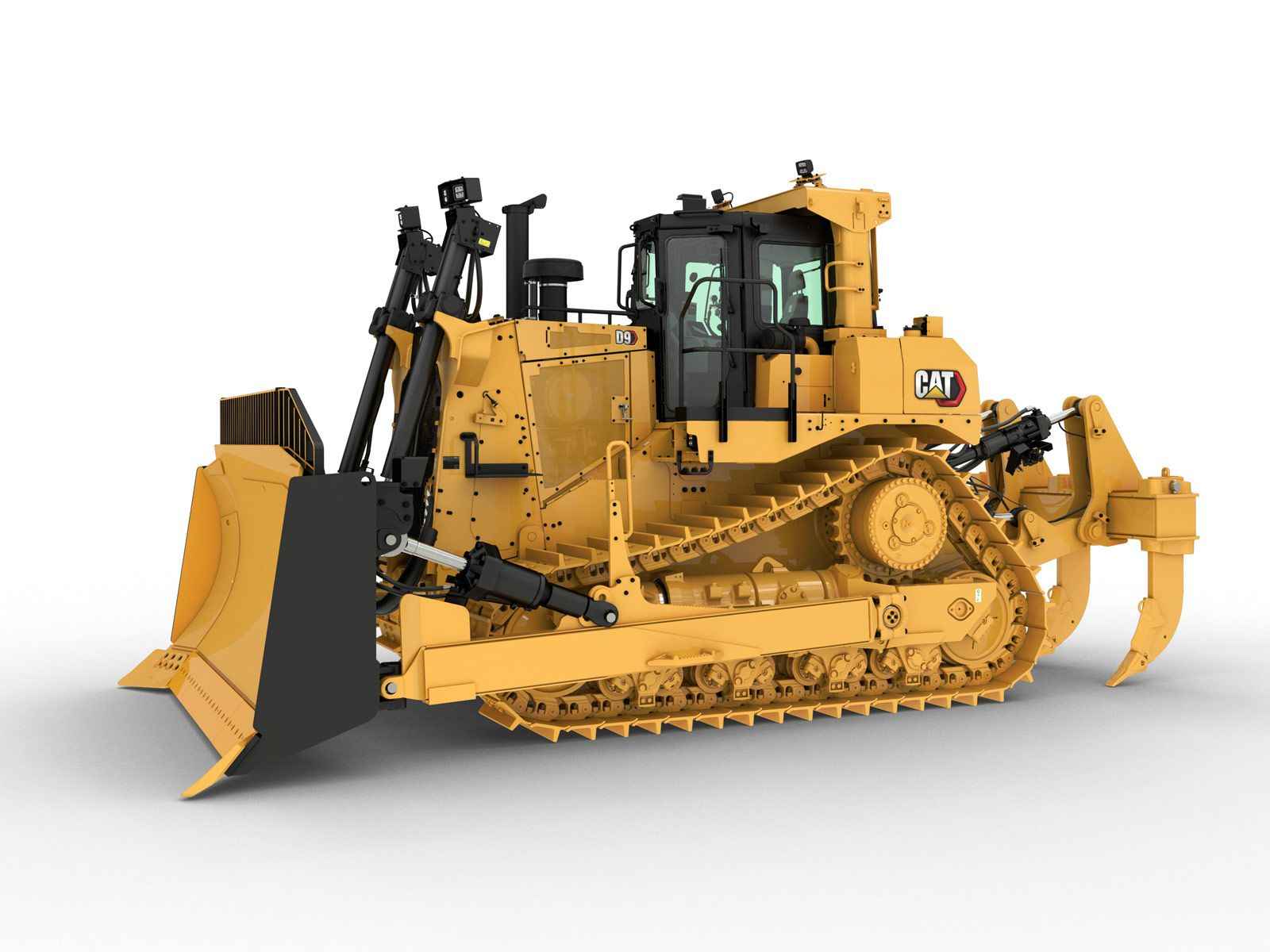

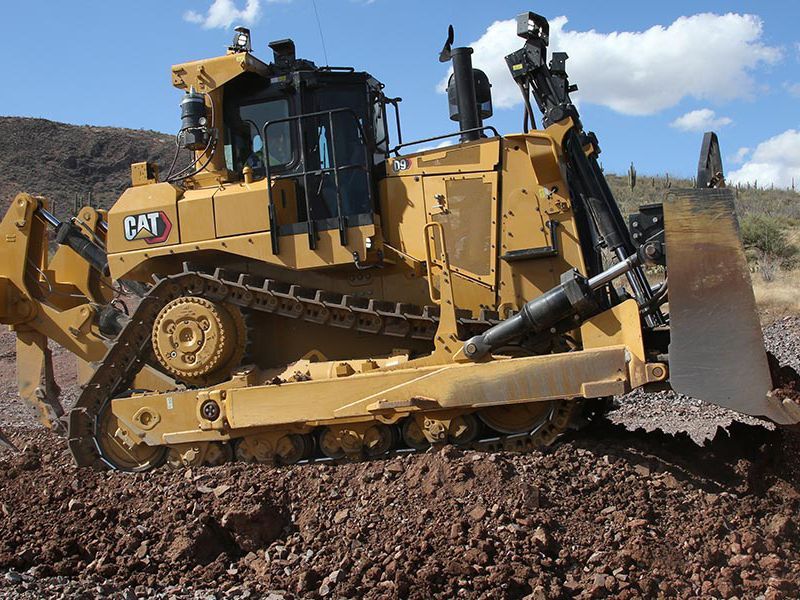

El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
INFORMACIÓN GENERAL
El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
- Controles hidráulicosRendimiento de la bomba: dirección96 gal/minAjuste de la válvula de alivio del cilindro de inclinación2799 lb/pulg²Bomba del ventilador21 gal/minDesgarrador: levantamiento: ajuste de la válvula de alivio3800 lb/pulg²Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal/minDesgarrador: paso: ajuste de la válvula de alivio3800 lb/pulg²Flujo del cilindro de inclinación: flujo de la parte delantera53 gal/minSistema de dirección: presión5874 lb/pulg²Capacidad del tanque24 gal/minCapacidad del tanque24 gal EE.UU./minRendimiento de la bomba: dirección96 gal EE.UU./minTipo de bombaPistón engranado al volanteBomba del ventilador21 gal EE.UU./minNota (1)El rendimiento de la bomba de la dirección se midió a 1.750 rpm del motor y 30.000 kPa (4.350 lb/pulg²).Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal EE.UU./minNota (2)El rendimiento de la bomba del implemento se midió a 1.750 rpm del motor y 20.000 kPa (2.900 lb/pulg²).Flujo del cilindro de inclinación: flujo de la parte delantera53 gal EE.UU./minNota (3)El rendimiento de la bomba del ventilador se mide a 1.750 rpm del motor y 17.000 kPa (2.470 lb/pulg²)Ajuste de la válvula de alivio del cilindro de levantamiento3800 lbf/pulg²
- Motor: equivalente a Tier 2/3 de la EPA de EE.UU.Potencia del motor: neta SAEJ1349/ISO9249452 hpPotencia del motor: ISO 14396479 hpCalibre5.7 pulg³Modelo de motorCat® C18Carrera7.2 pulgEmisionesEquivalente a Tier 2 o Tier 3 de la EPA de EE.UU.Cilindrada1106 pulg³Nota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.Potencia del motor: bruta SAE J1995487 hpNota (2)No se requiere reducción de potencia hasta una altitud de 4.267 m (14.000').
- Motor: Tier 4 final de la EPA de EE.UU./Stage V de la Unión EuropeaCalibre5.7 pulg³Potencia del motor: neta SAEJ1349/ISO9249440 hpCarrera7.2 pulg³Modelo de motorCat® C18Cilindrada1106 pulg³EmisionesTier 4 de la EPA de EE.UU./Stage V de la Unión EuropeaPotencia del motor: bruta SAE J1995477 hpNota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.Potencia del motor: ISO 14396468 hpNota (2)No se requiere reducción de potencia hasta 2.499 m (8.200').
- CAPACIDADES DE FLUIDOSTanque de combustible (llenado por salpicadura)254 gal (EE.UU.)Bastidores de los rodillos (cada uno)12 gal (EE.UU.)Tanque de DEF (solo Tier 4)9.5 gal (EE.UU.)Aceite del eje pivote8 gal (EE.UU.)Tanque de combustible (llenado rápido)248 gal (EE.UU.)Tanque del sistema hidráulico24 gal (EE.UU.)Sistema de enfriamiento21 gal (EE.UU.)Nota* Con filtros de aceite.Cárter del motor*10 gal (EE.UU.)Nota 2Se aceptan mezclas de biodiésel de hasta B20 (un 20% de mezcla por volumen) cuando se mezclan con ULSD de 15ppm (mg/kg) de azufre o menos. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.Tren de fuerza40 gal (EE.UU.)Nota 3En todos los motores diésel para uso fuera de carretera Tier 4 final se deben utilizar solo combustibles diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos.Mando final (cada uno)4 gal (EE.UU.)Nota 4El Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid) utilizado en los sistemas de Reducción Catalítica Selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
- Dirección y frenosDiámetro del freno15.5 pulgTipo de frenosDisco sumergido en aceite aplicado por resorteTipo de direcciónDiferencialCantidad de frenos8
- Hoja: universalCapacidad de la hoja (SAE J1265)21.7 yd³Inclinación máxima39.9 pulgAncho de la hoja (sobre las cantoneras)184.3 pulgPeso de la hoja12016 lbAltura de la hoja76.1 pulgPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)111362 lbProfundidad máxima de excavación23.9 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.Espacio libre sobre el suelo en levantamiento máximo56 pulg
- Desgarrador: vástago sencilloFuerza de penetración máxima* (vertical del vástago)35520 lbfPeso10701 lbMáxima profundidad de penetración (punta estándar)48.5 pulgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110205 lbFuerza de dislocación74637 lbfCantidad de portavástagos1Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.7 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Desgarrador: vástago individual, desgarramiento profundoFuerza de penetración máxima* (vertical del vástago)38667 lbfPeso10981 lbMáxima profundidad de penetración (punta estándar)68 pulgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110485 lbFuerza de dislocación74412 lbfCantidad de portavástagos1Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior32.2 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.

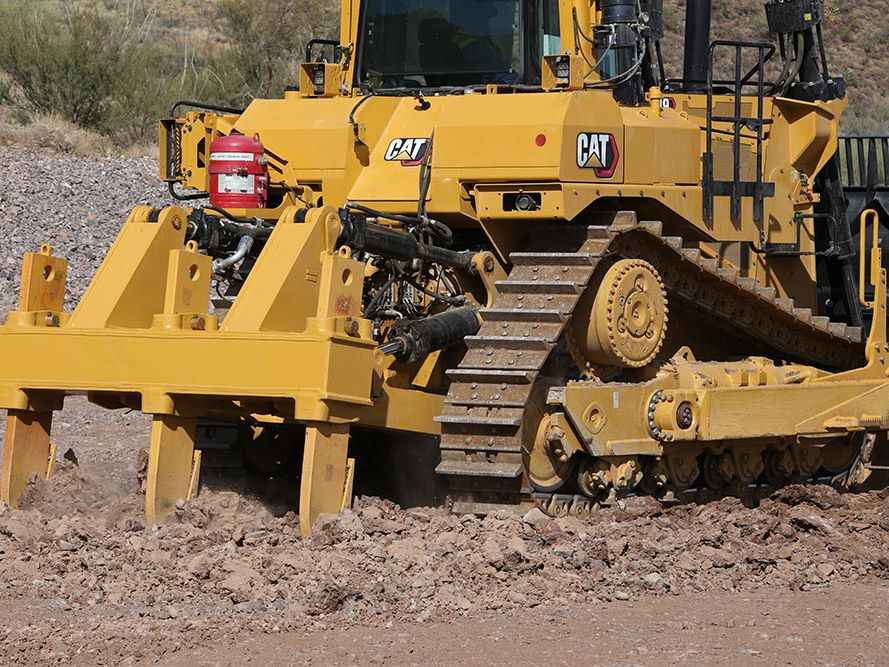

- Desgarrador: vástagos múltiples, paralelogramo ajustableFuerza de penetración máxima: vertical del vástago34621 lbfPeso12136 lbMáxima penetración: punta estándar31.4 pulgPeso en orden de trabajo total*: (con hoja SU y desgarrador)111739 lbFuerza de dislocación: desgarrador de vástagos múltiples con un diente81156 lbfCantidad de portavástagos3Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.6 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- CabrestantesPeso*3950 lbCapacidad máxima del tambor - Longitud optativa del cable204 pieCapacidad de aceite4 gal (EE.UU.)Tamaño del casquillo del cable - Diámetro exterior2.4 pulgAncho del tambor12.6 pulgTamaño del casquillo del cable - Longitud2.8 pulgDiámetro del cable - Recomendado1.13 pulgModelo del cabrestantePA 140VSDiámetro del cable - Optativo1.25 pieNota* El peso mostrado corresponde solo al cabrestante base. No incluye la configuración de montaje, la configuración de control, el aceite o el cable. Con contrapeso: 3.700kg (8.150lb).Capacidad máxima del tambor - Longitud recomendada del cable257 pulgNota (2)Velocidad variable, impulsado hidráulicamente, sistema de frenado doble, guíacables de tres rodillos.
- Sistema de aire acondicionadoAire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 2,1 kg de refrigerante, que tiene un equivalente de CO2 de 3,003 toneladas métricas.
