ESPECIFICACIONES
Tanque de combustible (llenado por salpicadura)254 gal (EE.UU.)
Tanque de combustible (llenado rápido)248 gal (EE.UU.)
Sistema de enfriamiento26 gal (EE.UU.)
Cárter del motor*13 gal (EE.UU.)
INFORMACIÓN GENERAL

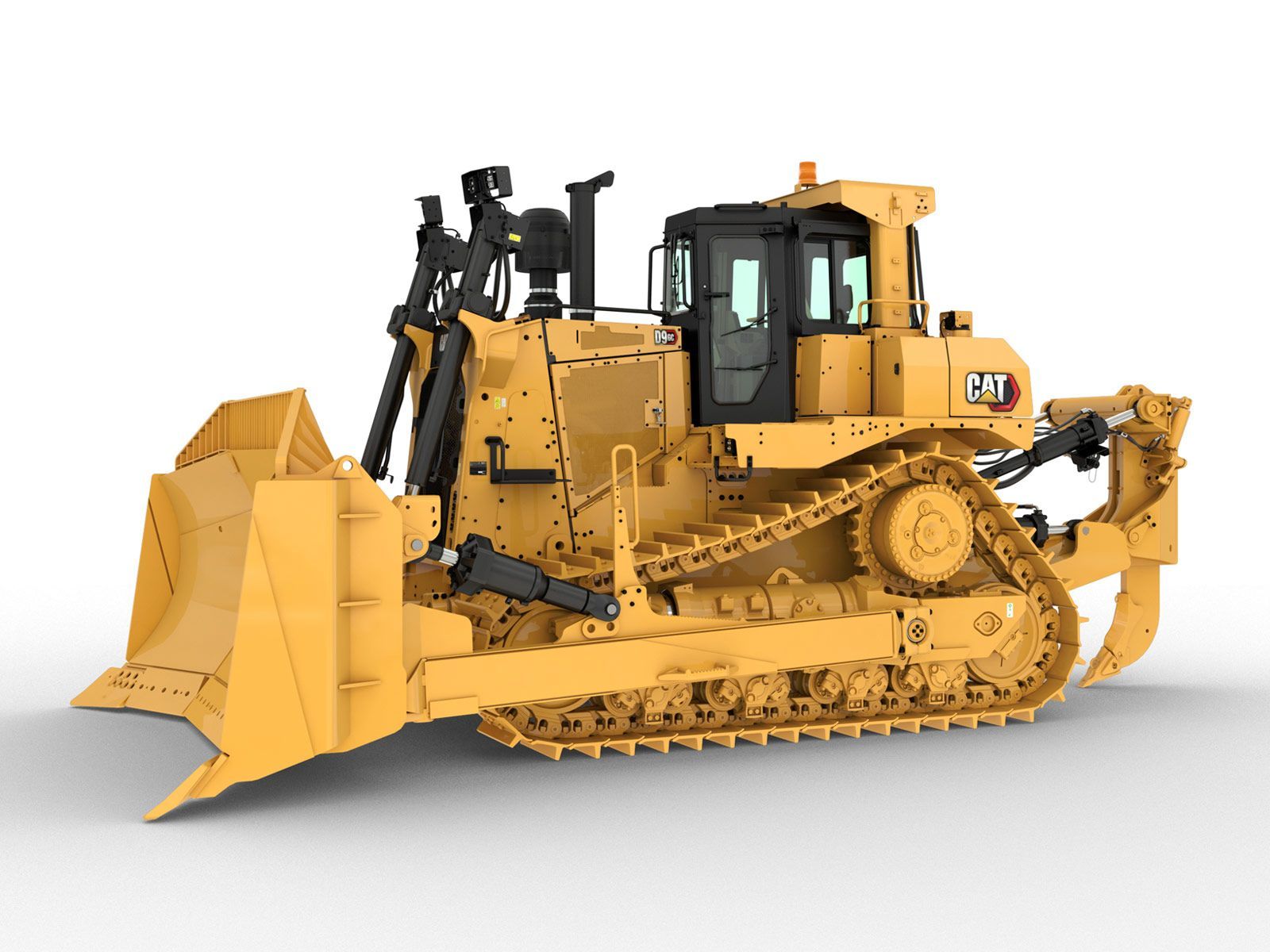

El productivo y conocido modelo Cat® D9 GC Dozer le ofrece rendimiento y confiabilidad en la forma de un tractor topador sencillo y económico. Es fácil de operar, simple de reparar y está fabricado con todos los componentes Cat que en conjunto entregan un rendimiento superior y alta disponibilidad. El modelo D9 GC se basa en el éxito del modelo D9R, que demostró ser efectivo y duradero y lleva siendo ampliamente utilizado alrededor del mundo durante los últimos 25 años. Los componentes, las piezas y los sistemas principales del modelo D9 GC les resultarán conocidos a quienes han tenido, operado y reparado un D9R. El D9 GC proporciona una confiabilidad y una vida útil sin iguales gracias a su diseño de eficacia comprobada. Hay una variedad de configuraciones y accesorios específicos para cada uso que hacen que el D9 GC sea el tractor topador ideal para distintos contextos.
INFORMACIÓN GENERAL
El productivo y conocido modelo Cat® D9 GC Dozer le ofrece rendimiento y confiabilidad en la forma de un tractor topador sencillo y económico. Es fácil de operar, simple de reparar y está fabricado con todos los componentes Cat que en conjunto entregan un rendimiento superior y alta disponibilidad. El modelo D9 GC se basa en el éxito del modelo D9R, que demostró ser efectivo y duradero y lleva siendo ampliamente utilizado alrededor del mundo durante los últimos 25 años. Los componentes, las piezas y los sistemas principales del modelo D9 GC les resultarán conocidos a quienes han tenido, operado y reparado un D9R. El D9 GC proporciona una confiabilidad y una vida útil sin iguales gracias a su diseño de eficacia comprobada. Hay una variedad de configuraciones y accesorios específicos para cada uso que hacen que el D9 GC sea el tractor topador ideal para distintos contextos.
- CAPACIDADES DE FLUIDOSTanque de combustible (llenado por salpicadura)254 gal (EE.UU.)Mando final (cada uno)4 gal (EE.UU.)Tanque de combustible (llenado rápido)248 gal (EE.UU.)Bastidores de los rodillos (cada uno)12 gal (EE.UU.)Sistema de enfriamiento26 gal (EE.UU.)Aceite del eje pivote8 gal (EE.UU.)Cárter del motor*13 gal (EE.UU.)Tanque del sistema hidráulico24 gal (EE.UU.)Tren de fuerza40 gal (EE.UU.)Nota* Con filtros de aceite.
- Controles hidráulicosRendimiento de la bomba: implemento62 gal/minDesgarrador: levantamiento: ajuste de la válvula de alivio3800 lb/pulg²Bomba del ventilador19 gal/minDesgarrador: paso: ajuste de la válvula de alivio3800 lb/pulg²Flujo del cilindro de inclinación: flujo del extremo de varilla36 gal/minTipo de bombaPistón engranado al volanteFlujo del cilindro de inclinación: flujo de la parte delantera44 gal/minNota (1)El rendimiento de la bomba del implement se mide a 1.900rpm del motor y 20.000kPa (2.900lb/pulg²).Ajuste de la válvula de alivio del cilindro de levantamiento3800 L/minNota (2)El rendimiento de la bomba del ventilador se mide a 1.900rpm del motor y 17.000kPa (2.470lb/pulg²).Ajuste de la válvula de alivio del cilindro de inclinación2799 lb/pulg²
- Dirección y frenosDiámetro del freno15.5 pulgCantidad de frenos8Diámetro del disco de embrague de dirección15.5 pulgTipo de embrague direcciónDisco sumergido en aceite aplicado a presiónTipo de direcciónEmbrague/frenoCantidad de discos de embrague de dirección6Tipo de frenosDisco sumergido en aceite aplicado por resorte
- Hoja: universalCapacidad de la hoja (SAE J1265)21.7 yd³Inclinación máxima39.9 pulgAncho de la hoja (sobre las cantoneras)183 pulgPeso de la hoja11744 lbAltura de la hoja76.1 pulgPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)110156 lbProfundidad máxima de excavación23.9 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.Espacio libre sobre el suelo en levantamiento máximo56 pulg
- Desgarrador: vástago sencilloFuerza de penetración máxima* (vertical del vástago)35520 lbPeso9464 lbMáxima profundidad de penetración (punta estándar)48.5 pulgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)108999 lbFuerza de dislocación74637 lbCantidad de portavástagos1Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.7 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610mm (24"), operador, hoja SU y el desgarrador indicado.
- Desgarrador: vástago individual, desgarramiento profundoFuerza de penetración máxima* (vertical del vástago)38667 lbPeso9744 lbMáxima profundidad de penetración (punta estándar)68 pulgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)109279 lbFuerza de dislocación74412 lbCantidad de portavástagos1Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior32.2 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610mm (24"), operador, hoja SU y el desgarrador indicado.
- Desgarrador: vástagos múltiples, paralelogramo ajustableFuerza de penetración máxima: vertical del vástago34621 lbPeso9156 lbMáxima penetración: punta estándar31.4 pulgPeso en orden de trabajo total*: (con hoja SU y desgarrador)108690 lbFuerza de dislocación: desgarrador de vástagos múltiples con un diente81156 lbCantidad de portavástagos3Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.6 pulgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610mm (24"), operador, hoja SU y el desgarrador indicado. Incluye (1) vástago, agregue 347kg (765lb) por cada vástago adicional.
- CabrestantesPeso*3950 lbCapacidad máxima del tambor - Longitud optativa del cable204 pieCapacidad de aceite4 gal (EE.UU.)Tamaño del casquillo del cable - Diámetro exterior2.4 pulgLongitud aumentada del tractor21.9 pulgTamaño del casquillo del cable - Longitud2.8 pulgAncho del tambor12.6 pulgModelo del cabrestantePA 140VSDiámetro del cable - Recomendado1.13 pulgNota* El peso mostrado corresponde solo al cabrestante base. No incluye la configuración de montaje, la configuración de control, el aceite o el cable. Con contrapeso: 3.700kg (8.150lb).Diámetro del cable - Optativo1.25 pieNota (2)Velocidad variable, impulsado hidráulicamente, sistema de frenado doble, guíacables de tres rodillos.Capacidad máxima del tambor - Longitud recomendada del cable257 pulg
