ESPECIFICACIONES
Carga de broca (una sola pasada)37400 lb
Inyección de agua de alto volumen - Máximo - Tanque sobre la plataforma - Capacidad200 gal (EE.UU.)
Profundidad de una sola pasada36 pie
Velocidad del dispositivo de levantamiento4.3 pie/s
INFORMACIÓN GENERAL

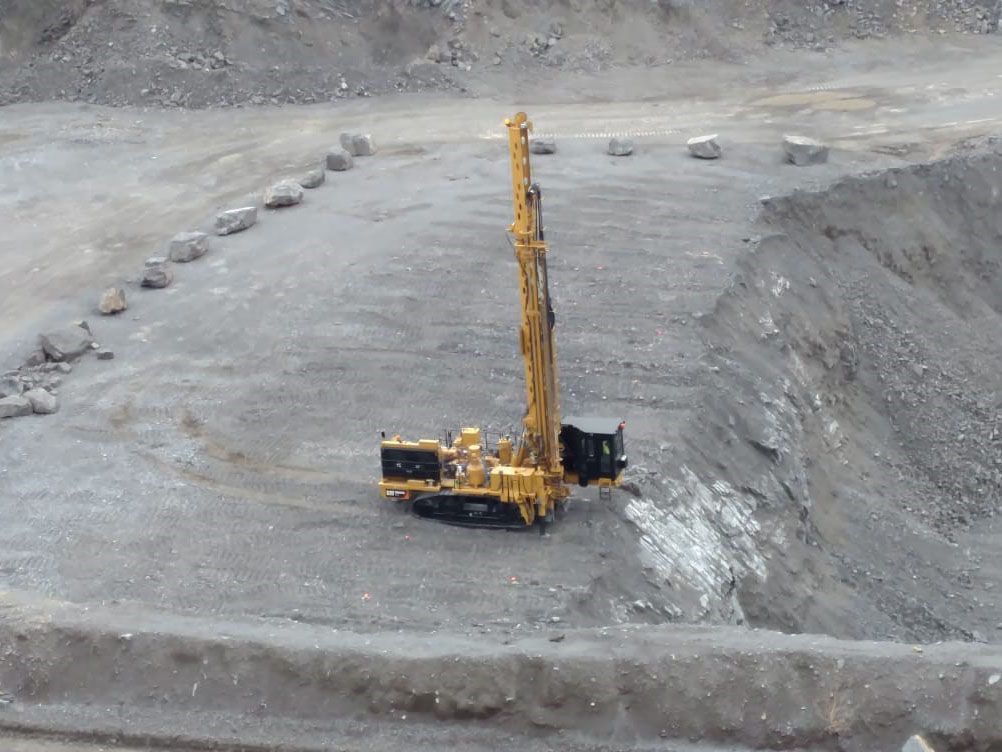

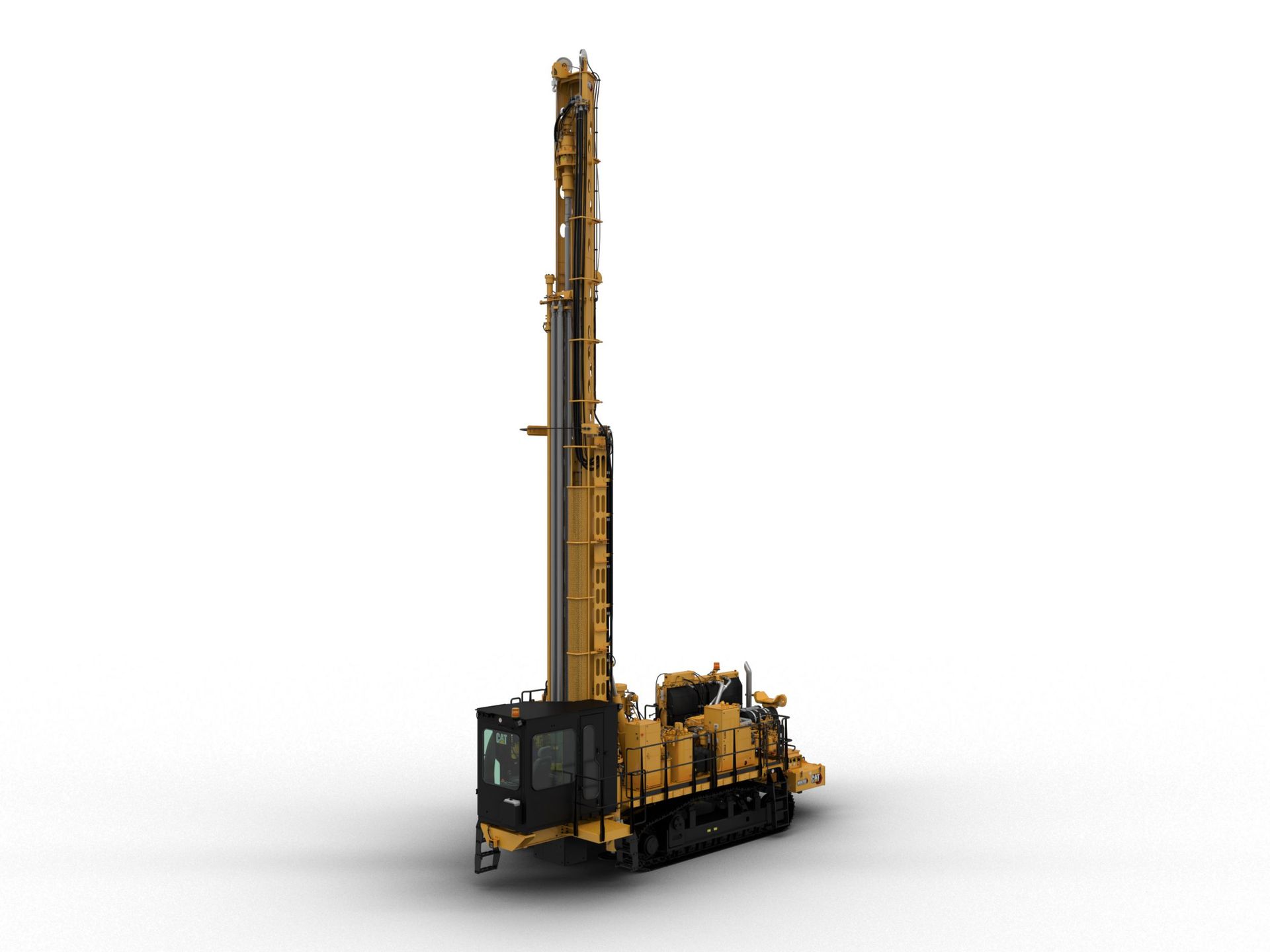

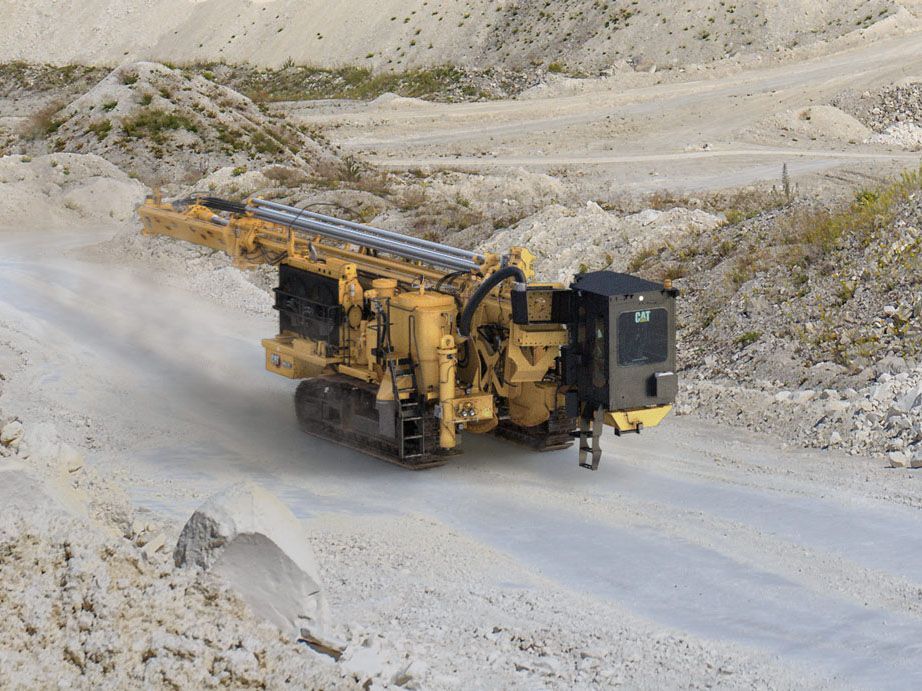

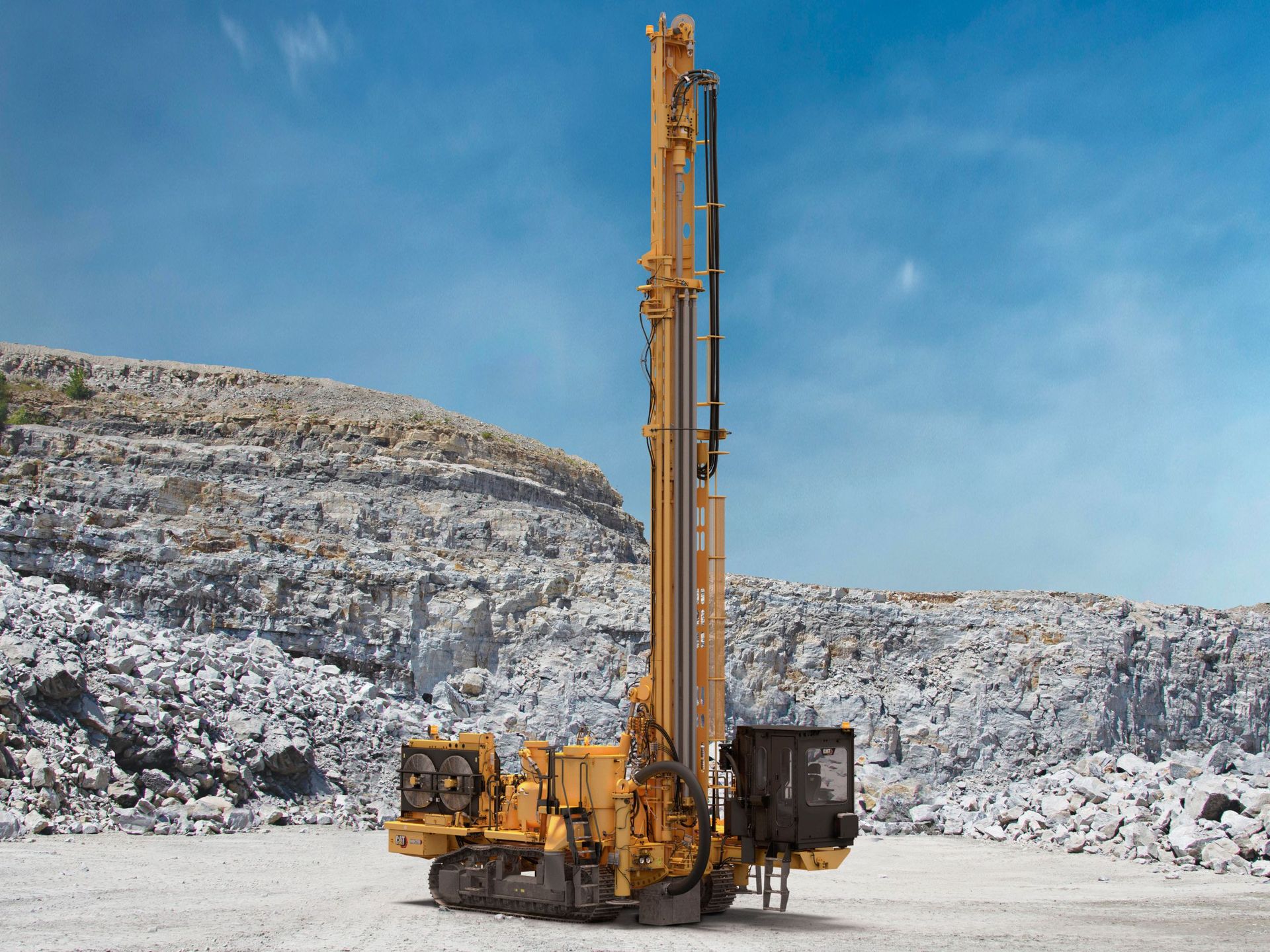

La Cat® MD6200 tiene el menor tamaño para el transporte de su clase. Se puede transportar por carreteras con el mástil instalado, por lo que no tiene más que subir a un camión cuando es hora de trasladarla a otro sitio. Su área de trabajo compacta le permite posicionarse más rápidamente, lo que reduce el tiempo necesario para recorrer los patrones de perforación y trasladarse de un orificio a otro. Su tren de rodaje sobredimensionado del estilo de una Excavadora Cat 336 proporciona esfuerzos de tracción y tracción en la barra de tiro superiores, y resiste las condiciones más exigentes. Diseñada para perforar agujeros de 127-200 mm (5,0-7,87 pulg) de diámetro, la MD6200 está optimizada para perforación de una pasada o varias pasadas en las dos modalidades de perforación giratoria y en fondo.
INFORMACIÓN GENERAL
La Cat® MD6200 tiene el menor tamaño para el transporte de su clase. Se puede transportar por carreteras con el mástil instalado, por lo que no tiene más que subir a un camión cuando es hora de trasladarla a otro sitio. Su área de trabajo compacta le permite posicionarse más rápidamente, lo que reduce el tiempo necesario para recorrer los patrones de perforación y trasladarse de un orificio a otro. Su tren de rodaje sobredimensionado del estilo de una Excavadora Cat 336 proporciona esfuerzos de tracción y tracción en la barra de tiro superiores, y resiste las condiciones más exigentes. Diseñada para perforar agujeros de 127-200 mm (5,0-7,87 pulg) de diámetro, la MD6200 está optimizada para perforación de una pasada o varias pasadas en las dos modalidades de perforación giratoria y en fondo.
- Especificaciones básicasCarga de broca (una sola pasada)37400 lbTier 4 Final de la EPA de EE.UU.: emisionesTier 4 final de la EPA de EE.UU.Velocidad del dispositivo de levantamiento4.3 pie/sCompresor: perforación giratoria32,6m³/min (1.150pies³/min) a 8,6bar (125lb/pulg²)Rango de profundidades de perforación: profundidad de una pasada36 piePerforación en ángulo disponible30° a -15° en incrementos de 5°Tier 4 final de la EPA de EE.UU. - Clasificación de potencia (ISO 14396)589 hpGama de diámetro del orificio140 a 200mm (5,5 a 7,87")Equivalente a Tier 2 de la EPA de EE.UU. - Clasificación de potencia (ISO 14396)587 hpCompresor: perforación DTH29,7m³/min (1.050pies³/min) a 24,1bar (350lb/pulg²)Equivalente a Tier 2 de la EPA de EE.UU.: motorC18 a 1.800rpmCapacidad de pliegueHasta 15.876 kg (hasta 35.000 lb)Equivalente a Tier 2 de la EPA de EE.UU.: emisionesEquivalente a Tier 2 de la EPA de EE.UU.Capacidad de levantamientoHasta 11.907 kg (hasta 26.250 lb)Tier 4 final de la EPA de EE.UU.: motorC18 a 1.800rpmRango de profundidades de perforación: profundidad de varias pasadasHasta 47,58m (hasta 156')
- Opciones para el control del polvoInyección de agua de alto volumen - Máximo - Tanque sobre la plataforma - Capacidad200 gal (EE.UU.)Inyección de agua más colector de polvo (1)Colector de polvo de 76,5m³/min (2.700pies³/min); incluye inyección de agua estándarInyección de agua de alto volumen - Máximo - Tanque debajo de la plataforma - Capacidad200 gal (EE.UU.)Inyección de agua más colector de polvo (2)Filtros autolimpiantes, puerta de limpieza del conducto para polvoInyección de agua: tanque montado debajo de la plataforma delantera200 gal (EE.UU.)Opciones (1)Cortinas antipolvo estático, encerradas en caja de cuatro ladosInyección de agua de alto volumen: máximo: capacidad total del tanque400 gal (EE.UU.)Opciones (2)Los elevadores hidráulicos de cortinas antipolvo levantan las cortinas antipolvo de la parte delantera y trasera (optativo) (recomendado con colector de polvo seco)Inyección de agua: tanque montado debajo de la plataforma delantera, componentesMedidor de flujo de agua, control de volumen, indicador de nivel de llenado del tanqueOpciones (3)Sistema de rociado de desplazamiento (optativo)
- Paquetes de mástilesProfundidad de una sola pasada36 pieBajada: sistema de dispositivo de levantamiento/bajada de un solo cilindro con capacidad nominalHasta 15.876 kg (hasta 35.000 lb)Profundidad de varias pasadasHasta 47,58m (hasta 156')Dispositivo de levantamientoHasta 11.907 kg (hasta 26.250 lb)
- Tubo de perforaciónTubos de 9,14m (30') - Admite cuatro (4) - Opción 56 pulgTubos de 9,14m (30') - Admite cuatro (4) - Opción 45.5 pulg
- Capacidad de vaciado y levantamientoCapacidad de vaciadoHasta 15.876kg (35.000 lb)
- Opciones del compresorPerforación DTHIncluye sistema de lubricación de la herramientaPerforación DTH: 1.050cfm/350lb/pulg²29,7m³/min (1.050pies³/min) a 24,1bar (350lb/pulg²) con un engrasador de herramienta de 113,5L (30gal EE.UU.)Perforación giratoriaSistema de lubricación de la herramienta optativoPerforación giratoria: 1.150 cfm/125lb/pulg²32,6m³/min (1.150pies³/min) a 8,6bar (125lb/pulg²)NotaCon los controles electrónicos del compresor y el control de volumen variable, el operador puede ajustar la salida de aire para una adaptación óptima de la herramienta, la descarga de aire y las condiciones del suelo. Tanto los compresores de alta presión como los de baja presión ofrecen esta función.
- Opciones de tanque receptorOpción (1)Baja presión de 8,6bar (125lb/pulg²)Opción (2)Alta presión de 24,1bar (350lb/pulg²)

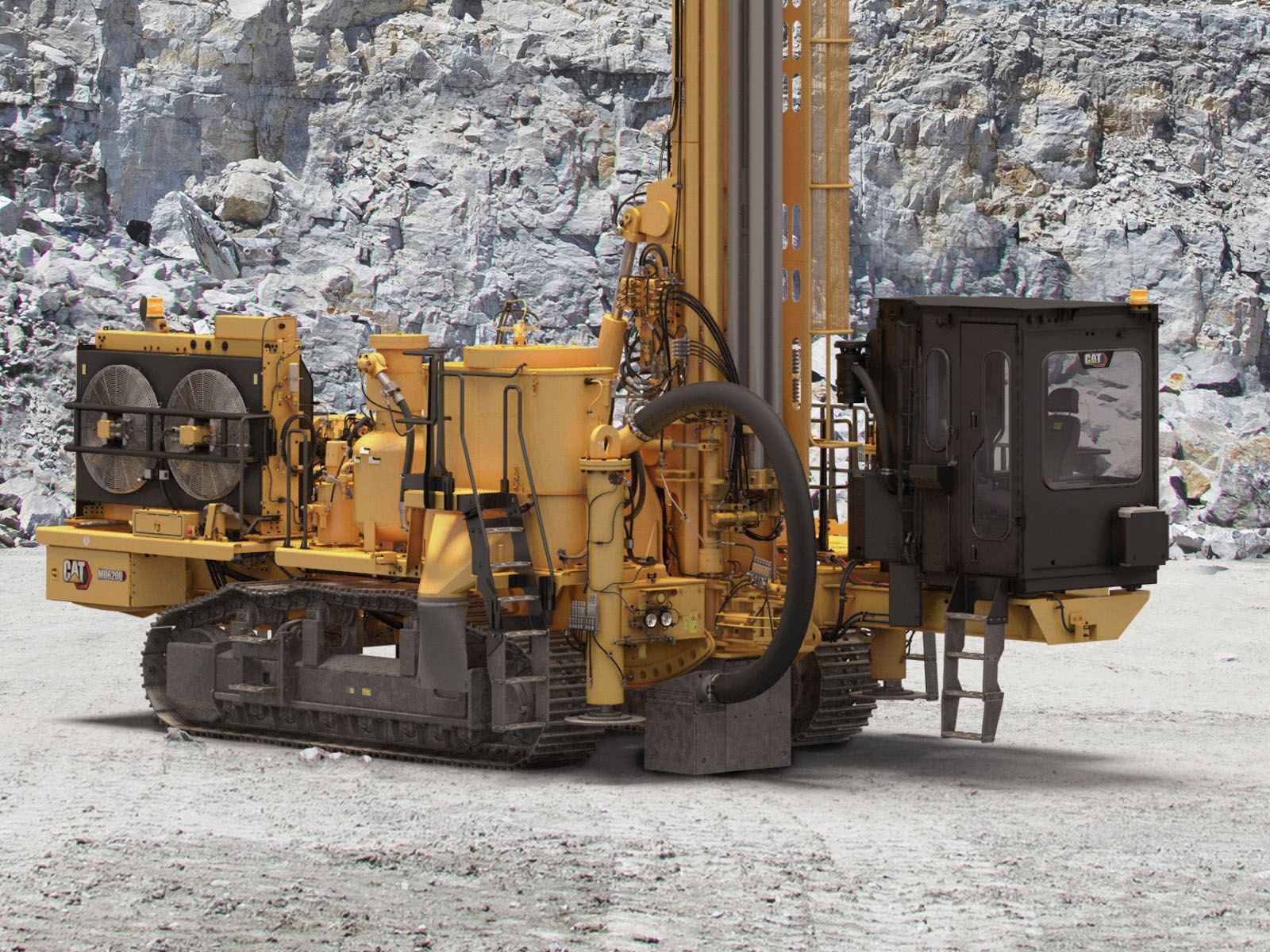

- EnfriamientoComponentes (1)Enfriadores con fácil acceso para la limpiezaComponentes (3)Funcionamiento a temperatura ambiente de hasta 52°C (125°F)Componentes (2)Todas las secciones básicas del enfriador se pueden reemplazarComponentes (4)Control del ventilador de velocidad variable automático
- Opciones de climaFluidos y lubricantes para clima estándar nivel 1 (1)Apto para temperaturas de hasta -1 °C (30 °F)Fluidos y lubricantes para climas árticos nivel 2, calentador de 120V o 240 V para el bloque de motor y el múltipleApto para temperaturas de hasta -18°C (0°F)Fluidos y lubricantes para clima estándar nivel 1 (2)Resiste altas temperaturas hasta 52°C (125°F)
- Bastidor y plataforma de trabajoCaracterísticas (1)Los gatos, el pivote del mástil y la plataforma están soldados integralmente al bastidor principal para ofrecer la máxima durabilidad y una larga vida útilComponentes (1)Tres soportes de nivelación para proporcionar nivelación con 7° de ángulo de banco (cualquier orientación)Características (2)Superficies resistentes al resbalamientoComponentes (2)Ganchos para remolque de servicio pesado (extremo que no perfora)Características (3)Capacidad del tanque de combustible de 833L (220gal EE.UU.)Componentes (3)Cuatro (4) orejetas de levantamiento para usar con cables o cadenas
- Opciones de acceso al bastidorOpción (1)Escaleras fijas de acceso al área de la cabinaOpción (2)Pequeña plataforma a la cabina que incluye escaleras fijas de acceso
- Plataforma de perforación: otrosComponentes (1)Engrasador de roscas del tubo de perforación con tanque de llenado remoto que también admite un balde de grasa desechable
- Características del motorCaracterística (3)Paquete Tier 4 final completo con paquete de DEF (Diesel Particulate Filter, Filtro de Partículas Diésel) y control de parada del motorCaracterística (2)Auxiliar de arranque con éterCaracterística (1)Motores de arranque dobles
- Paquete de la herramienta DTH (Down the Hole, Martillo de Fondo)Componentes (8)Amortiguador superiorComponentes (3)Llave de la plataformaComponentes (7)Se incluye el lubricador de la herramienta de perforación con selección de compresor DTH (Down the Hole, Martillo de Fondo)Componentes (4)Resorte amortiguadorComponentes (1)Buje de dos piezasComponentes (5)Resortes transversalesComponentes (2)Abrazaderas del posicionador del tuboComponentes (6)Sello del limpiador del tubo

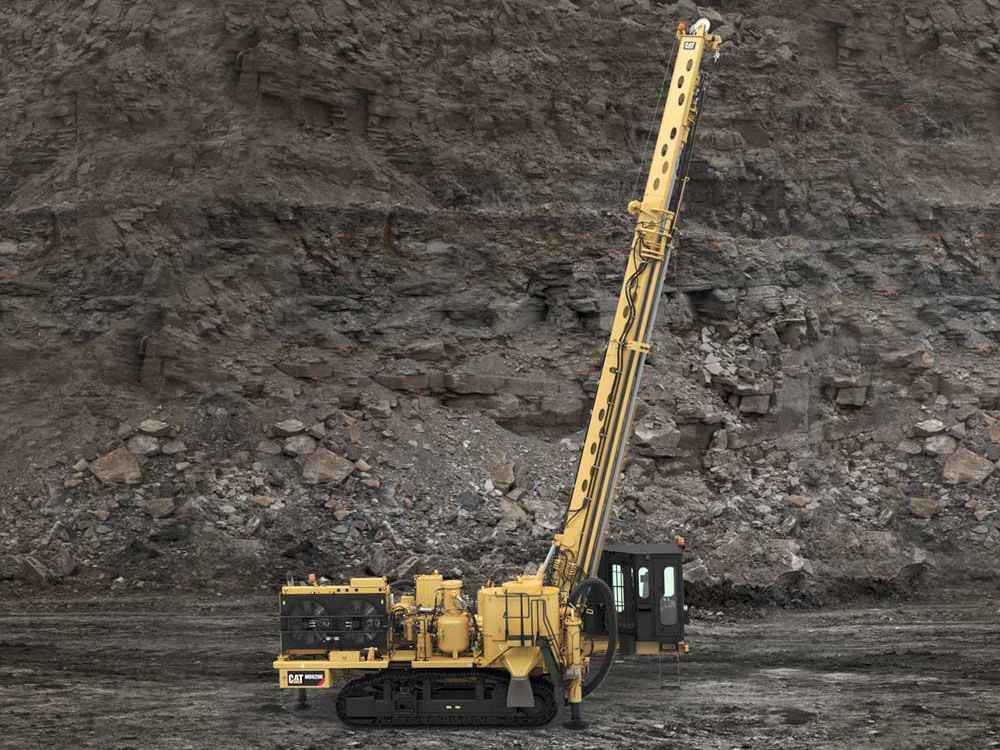

- Características del carrusel del mástil y el tuboCaracterísticas (1)Carrusel de tubo:<br>- Admite cuatro (4) tubos de 9,14m (30')Características (9)Buje de la plataforma de dos piezas (para perforación DTH de alta presión)Características (2)Paquete de perforación en ángulo estándar (0 a 30°, en incrementos de 5°)Características (10)Cabrestante superior con cable y gancho, además de control remoto; accionamiento de velocidad variable con una clasificación de 1.361kg (3.000lb)Características (4)Carrusel del tubo hidráulico con posicionamiento automático accionado hidráulicamente que acepta diámetros de tubo de hasta 152mm (6,0").Características (11)Diversa gama de asas de las llaves de desprendimiento hidráulico de 101 a 152mm (4,0 a 6,0")Características (5)La sarta de perforación se configura para cambiar la broca sobre la plataformaCaracterísticas (12)Cámara de circuito cerrado montada en el mástil para ver el funcionamiento de la unidad superior y del carrusel del tuboCaracterísticas (6)Sistema de dispositivo de levantamiento/bajada de cilindro únicoCaracterísticas (13)Posicionador de tubos para perforación en ángulo, manipulación de tubos de múltiples pasadasCaracterísticas (7)Bloque de llave de plataforma deslizanteCaracterísticas (14)Receptor manual del tubo: un (1) cable, un receptor del tubo, un posicionador del tubo y una cesta optativa para broca manualCaracterísticas (8)Configurada con buje de la plataforma de rodillo (para perforación de baja presión o tricónica)
- Paquete de la herramienta giratoriaComponentes (1)Buje de plataforma del rodillo de una piezaComponentes (5)Amortiguador superiorComponentes (2)Abrazaderas del posicionador del tuboComponentes (6)Sello del limpiador del tuboComponentes (3)Llave de la plataformaComponentes (7)Lubricador de la herramienta de perforación (optativo)Componentes (4)Sustituto de broca

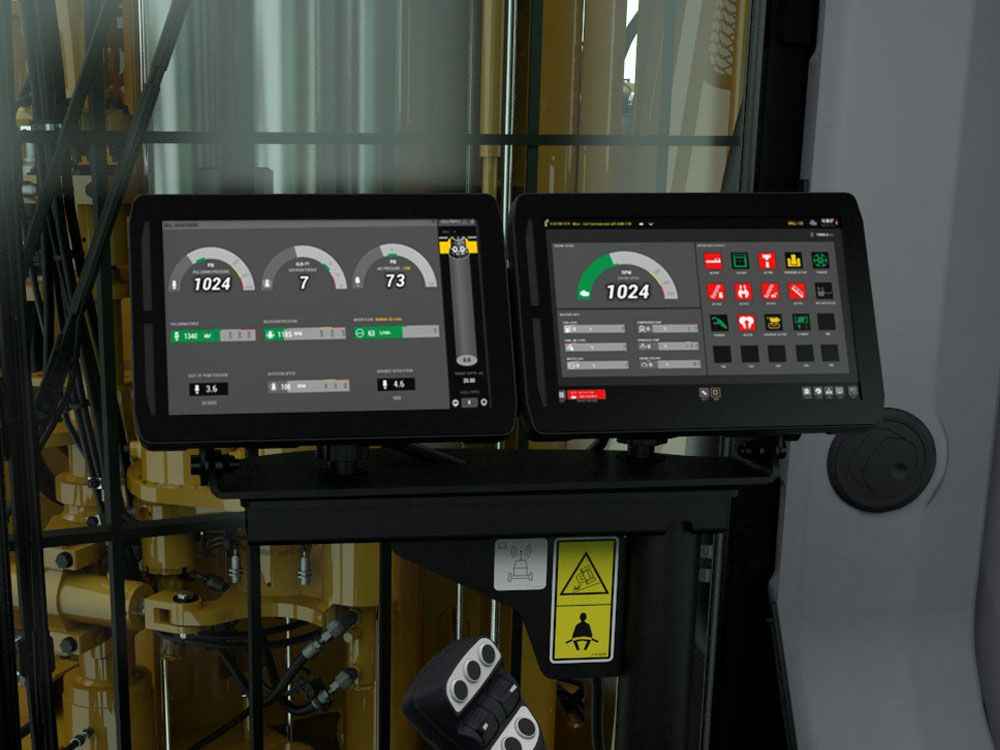

- Entorno del operadorDiseño de la cabina- La amplia cabina con FOPS tiene 1,9m² (20,5pies²) de espacio en el suelo<br>- Los montajes de amortiguación de caucho absorben las vibraciones mecánicas<br>- El diseño de la estación del operador integra un asiento ergonómico, controles de palanca universal con instrumentos completos, pantallas en color dobles de 254mm (10") de alta definición y un tomacorriente de 12V<br>- Pantalla adicional en color y de alta definición de 254mm (10") para cámaras de circuito cerrado<br>- Convertidor de corriente de 24V a 12V<br>- Opción de instalación de radio para comunicación y estéreo de entretenimiento<br>-Dos puertas abatibles hacia afuera y cerraduras con llave Cat<br>- Portadocumentos<br>- Zona de almacenamiento ideal para loncheraIluminación- Luces interiores LED, y palancas universales y teclados retroiluminados<br>- Reflectores para el perímetro de la perforadora y focos para el área<br>- Baliza del mástil y luz estroboscópica de desplazamiento (optativa)Paquetes para la cabina- La configuración estándar incluye un asiento de tela, una alfombra desmontable, ventanas con vidrios de un solo panel y un limpiaparabrisas para la ventana de la perforadora<br>- La configuración Premium incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles y un protector para la ventana de la perforadoraHVAC- Rejilla de calefacción en el piso<br>- Acceso al filtro desde la plataforma, intervalo de servicio de 500horas<br>- Ventilaciones de climatización para desempañar la ventana principalAsentamiento- El asiento gira, se traba y tiene un cinturón de seguridad retraíble de dos puntos/76mm (3"), se inclina (ajuste de 5°), tiene soporte lumbar y ajuste longitudinal del asiento de 80mm (3,1")Cámaras- Tres (3) cámaras CC (en el costado derecho e izquierdo) que proporcionan una cobertura de visión de 360° desde el asiento del operador; cámara en el mástil para ver el funcionamiento de la unidad superior y el carrusel del tuboVentanas- Grandes ventanas en la parte delantera, trasera y en el lado derecho de la cabina; perforadora con longitud total y con protector<br>- Parasoles de ventana (optativos)<br>- Limpiaparabrisas con tanque de lavador común<br>- Indicador de manómetro (optativo)
- Controles del sistema de operación: estándarComponentes (1)Controles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliaresComponentes (11)Control de eliminación de polvoComponentes (2)Control del par giratorioComponentes (12)Indicador de traba del mástilComponentes (3)Detenciones del desplazamiento del cabezal giratorio virtualComponentes (13)Sistema de control de velocidad del ventilador proporcional del ECM (Electronic Control Module, Módulo de Control Electrónico)Componentes (4)Indicador conectado/desconectado del posicionador de tubosComponentes (14)Intertraba de desplazamiento, límites de estabilidad de la máquinaComponentes (5)Medidor de profundidad de perforaciónComponentes (15)Intertraba de desplazamiento, tubo en orificiosComponentes (6)Rendimiento de perforación y sistema de visualizaciónComponentes (16)Intertraba de desplazamiento: mástil hacia arriba y trabado, o hacia abajo y estacionadoComponentes (7)Retraso de la parada del motorComponentes (17)Intertraba de desplazamiento, gatos retraídosComponentes (8)Indicadores de filtros del sistema hidráulico, de combustible, del compresor y del motorComponentes (18)Intertraba de desplazamiento, cabrestante estacionadoComponentes (9)Sensores de presión del gatoComponentes (19)Controles del entorno de la cabina (aire acondicionado, calefactor, velocidades del ventilador)Componentes (10)Registro de datos del estado de la máquina con advertencias y registros de códigos de falla con capacidad de exportaciónComponentes (20)Precableado para Terrain y funcionamiento autónomo
- Automatización y tecnologíaTipo (1)Preparación autónomaComponentes (3)Listo para Cat TerrainComponentes (1)Medidor de profundidad de perforaciónComponentes (4)Product Link Elite™Componentes (2)Asistencia para perforación (nivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automático, optativo, perforación automática de una sola pasada)
- SeguridadCaracterística (1)Ángulo de aproximación de 15° que facilita la carga y descarga en un transporte de caja bajaComponentes (6)Alarma sonora automática de desplazamientoComponentes (1)Siete (7) botones de parada de emergenciaComponentes (7)Los interruptores de desconexión y de arranque de la batería se pueden bloquearComponentes (2)Protector de la ventana abisagrado a lo largo de toda la longitud de la ventana de perforación delanteraComponentes (8)Dispositivos de retención de la manguera de aireComponentes (3)Intertrabas de seguridad condicionalesComponentes (9)Superficies de la plataforma resistentes al resbalamientoComponentes (4)Compuertas de cierre automáticoComponentes (10)Provisiones de levantamiento de la máquinaComponentes (5)Bocina electrónica que se activa con un botón en la cabinaComponentes (11)Cabina del operador certificada con estructura FOPS
- Paquetes de servicioPaquete (1)Básico: lubricación manual centralizada para todos los puntos de pivote, llenado de gravedad de combustible y aguaPaquete (3)Premium: sistema de lubricación automática, llenado rápido de combustible y agua, centro de servicio para drenaje y llenado de lubricante, más manguera de purga (optativa)Paquete (2)Estándar: sistema de lubricación automática, llenado rápido de combustible y agua (optativo)
