ESPECIFICACIONES
Capacidad máxima de pliegue110000 lb
Carga de la broca hasta118719 lb
Par de rotación hasta15400 lbf
Profundidad del orificio de una sola pasada hasta65 pie
INFORMACIÓN GENERAL

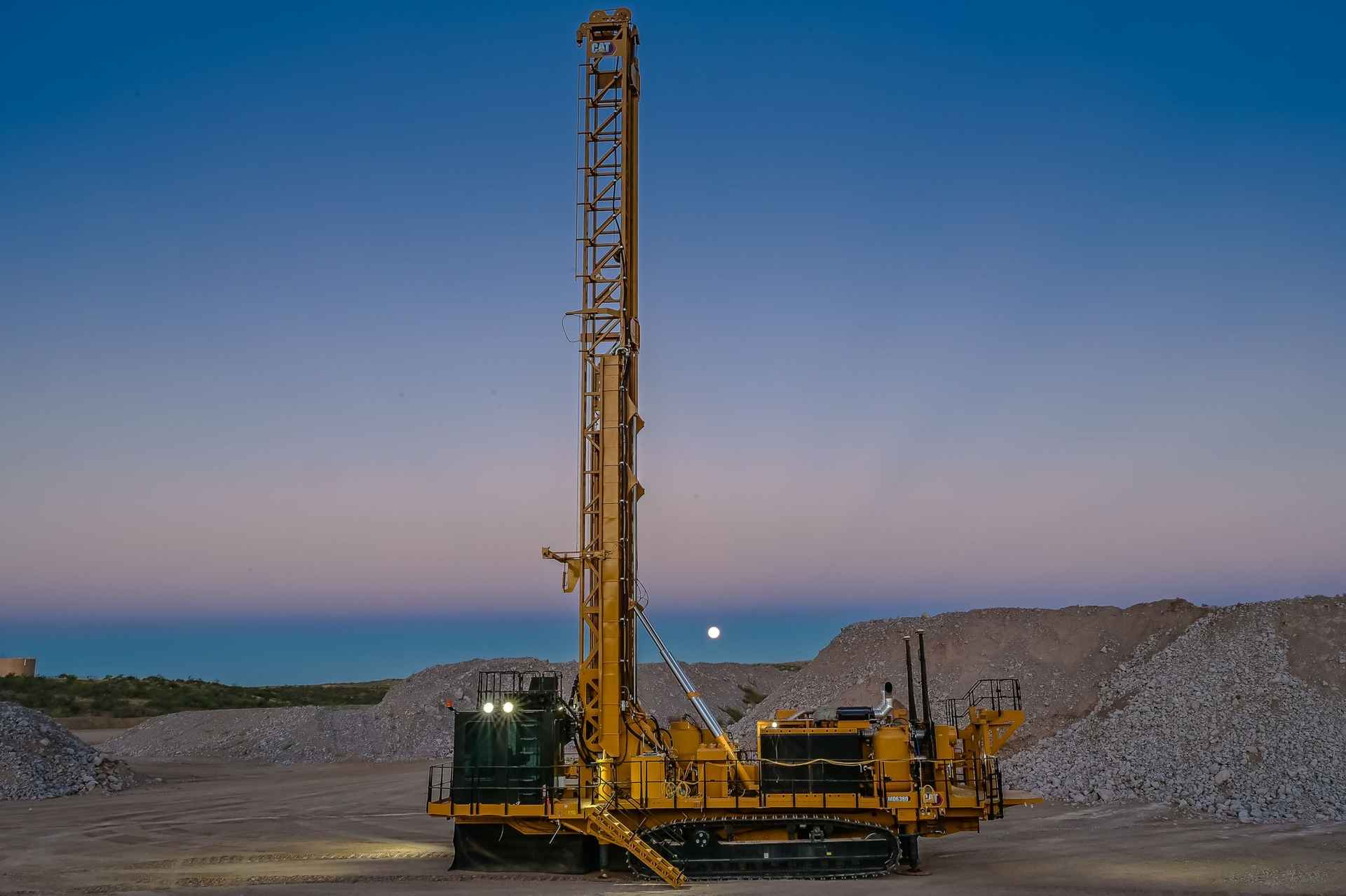

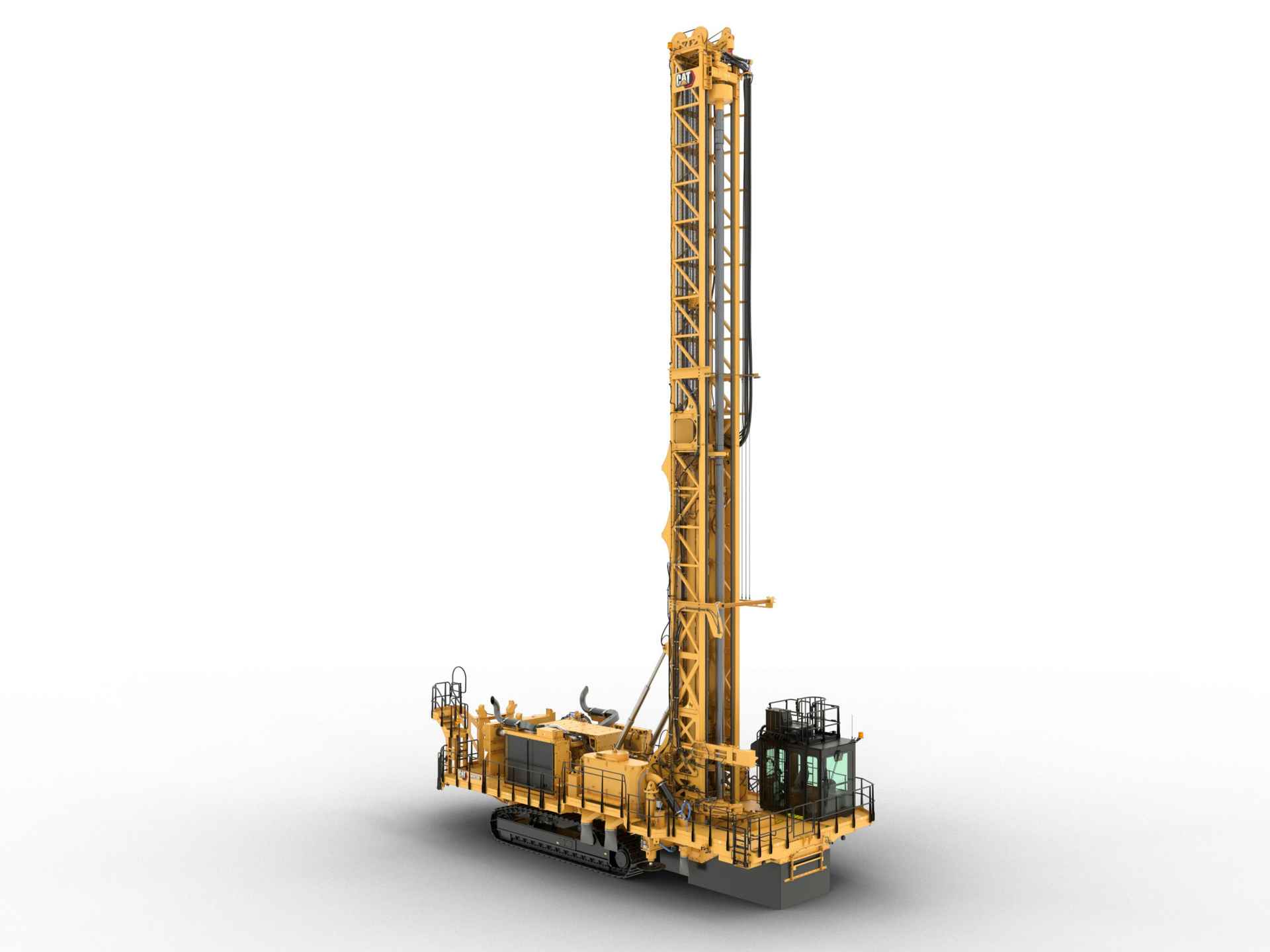

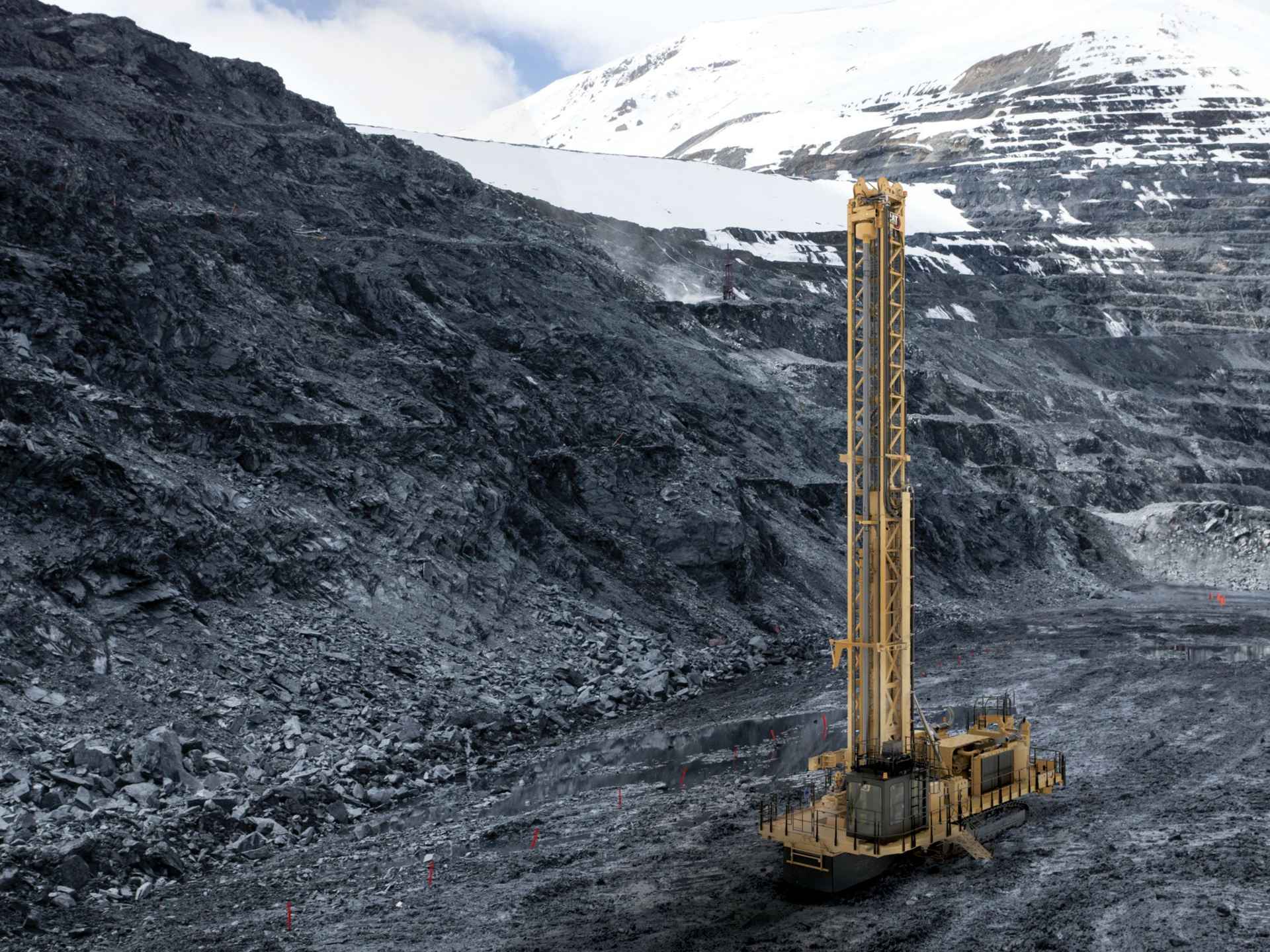

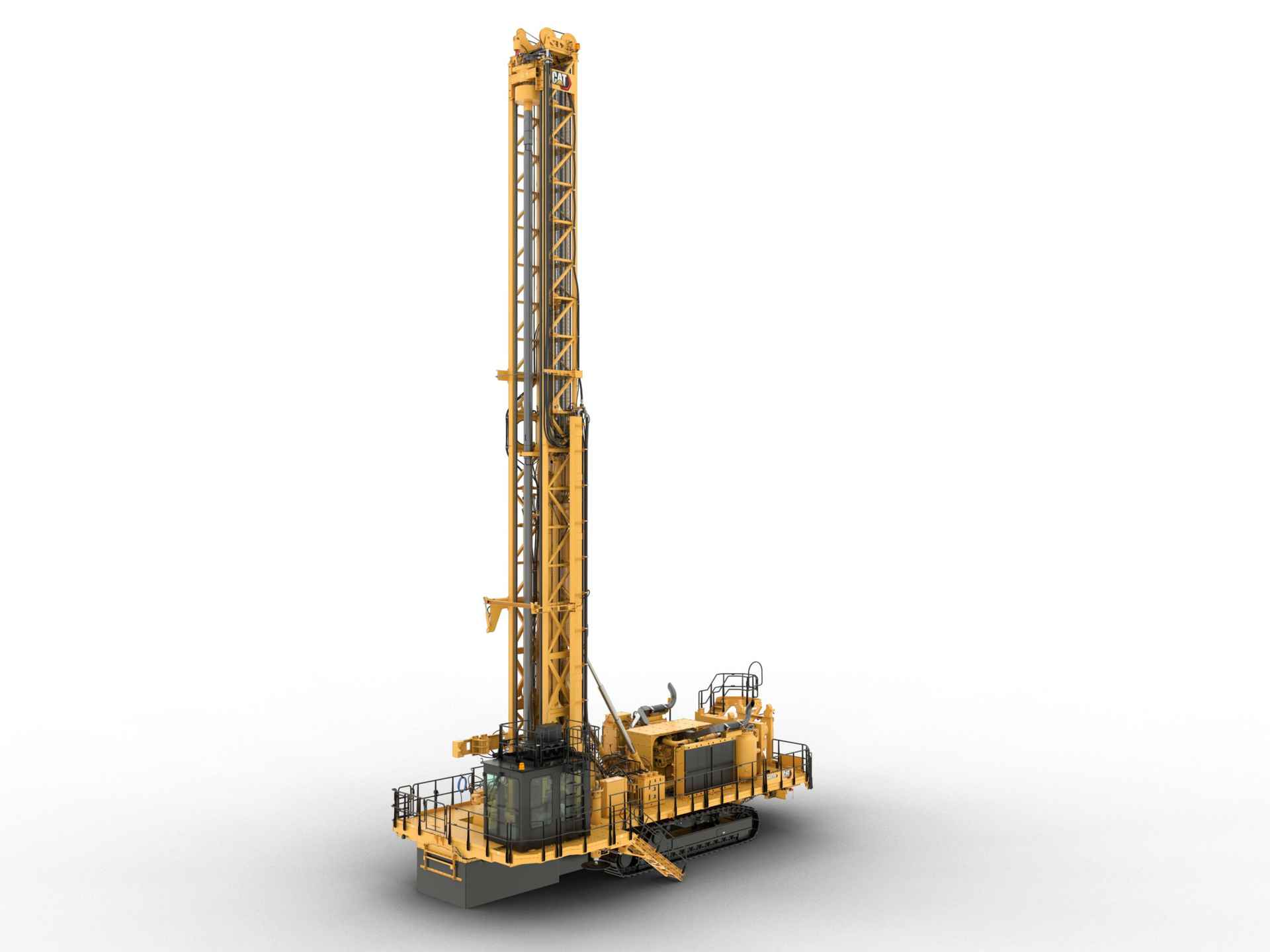

Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
INFORMACIÓN GENERAL
Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
- MástilCapacidad máxima de pliegue110000 lbProfundidad del orificio de varias pasadas hasta129 pieCarga de la broca hasta118719 lbNota (1)Perforación en ángulo o verticalPar de rotación hasta15400 lbfGama de diámetro del orificio251 a 381 mm (9,875 a 15")Profundidad del orificio de una sola pasada hasta65 pie
- Eliminación del polvoSistema de inyección de agua600 gal (EE.UU.)Sistema de inyección de agua (Nota 2)Llenado rápidoSistema de inyección de agua; capacidad total del tanque de alto volumen1400 gal (EE.UU.)Inyección de agua/Colector de polvo seco (Nota 2)Llenado rápidoInyección de agua/Colector de polvo seco600 gal (EE.UU.)Inyección de agua/Colector de polvo seco (Nota 1)Tanque debajo de la plataformaSistema de inyección de agua; capacidad total del tanque de alto volumen (nota 1)Tanque de 2.271 L (600 gal EE.UU.) montado debajo de la plataformaInyección de agua y colector de polvo seco (Nota 3)Sistema de recolección de polvo de 204 m³/min (7.200 pie³/min)Sistema de inyección de agua (Nota 1)Tanque debajo de la plataformaSistema de inyección de agua; capacidad total del tanque de alto volumen (nota 3)Llenado rápidoSistema de inyección de agua; capacidad total del tanque de alto volumen (nota 2)Tanque de 3.028 L (800 gal EE.UU.) montado sobre la plataforma
- Capacidad de vaciado y levantamientoCapacidad de vaciadoHasta 49.895 kg (110.000 lb)
- Compresor/Tanque receptorOpciónRotativa, de una etapa, de baja presión, de 101,9 m³/min (3.600 pie³/min) a 6,9 bar (100 lb/pulg²); con tanque receptor de baja presión para ASME/CRN/AU o CE
- EnfriamientoCaracterísticasFuncionamiento a temperatura ambiente de 52 °C (125 °F)
- Accesorios para el mástilAccesorios (1)Indicador de conexión/desconexión del posicionador de tubos (estabilizador) y enclavamientoAccesorios (3)Soporte de tubos hidráulico en la sección superior del mástilAccesorios (2)Un receptor de tubos hidráulico
- Cargador de tubosCaracterísticaSoportes de tubos izquierdo y derecho para tubos de perforación de 9,906 m (32,5')219 mm (8,625")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')324 mm (12,75")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada273 mm (10,75")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')340 mm (13,375")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada235 mm (9,25") de diámetro- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')
- Llave para desprendimientoAsa variable- 219, 235 y 273 mm (8,625", 9,25" y 10,75")<br>- 324 y 340 mm (12,75" y 13,375")
- Paquete de la herramienta de perforaciónBuje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")
- ResortesAmortiguador con adaptador de amortiguador superior (disponible en opciones estándar o prémium)- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")

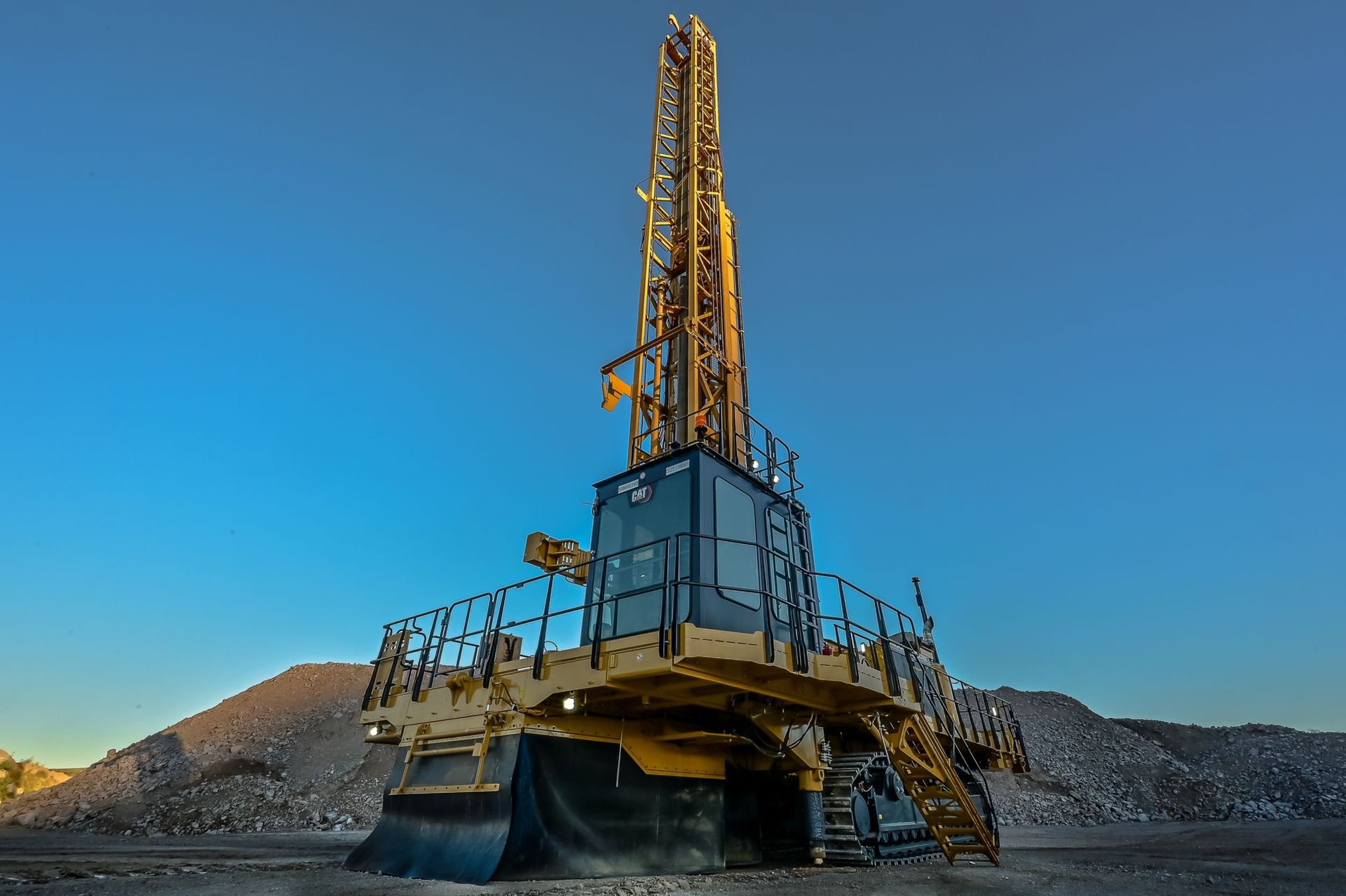

- Entorno del operadorCabina Premium- Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles<br>– Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera<br>– Protector extraíble de la ventana de la perforadora, protector de la ventana delantera y asiento para el instructorCabina: estándar- Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor
- FluidosPaquete de servicio estándar- Solo llenado rápido de combustible y agua<br> - Sistema de lubricación automáticoPaquete de servicio: Premium- Centro de servicio para llenado y drenaje de lubricante<br>- Llenado rápido de combustible y agua<br>- Sistema de lubricación automático
- BateríasNota (2)Seis (6) baterías selladas<br>- Requerido para paquetes de autonomía completa o parcialNota (1)Cuatro (4) baterías selladas
- Opciones de climaFluidos y lubricantes para clima estándar nivel 1 (1)– Gama de temperatura de -1 °C (30 °F) a 52 °C (125 °F)Fluidos y lubricantes para clima ártico nivel 2– Apto para temperaturas de hasta -18 °C (-0,4 °F)
- Automatización y tecnologíaComponentes (6)Product Link™Componentes (1)Perforación automática de una sola pasada/Asistencia para perforadoraComponentes (5)Controles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliaresComponentes (2)Perforación automática de varias pasadas/Drill AssistTipo (1)Opción de instalación de radio para la comunicación y radio de entretenimientoComponentes (3)Medidor de profundidad de perforaciónTipo (2)Terrain for Drilling integrado con cables y mazos de cablesComponentes (4)Nivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automático
